ПРИМЕНЕНИЕ ВЫСОКОСКОРОСТНОГО КОНВЕЙЕРНОГО МЕТОДА ПРИ МОНТАЖЕ СВЕТОПРОЗРАЧНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ВЫСОТНЫХ ЗДАНИЙ

APPLICATION OF THE HIGH-SPEED CONVEYOR METHOD IN THE INSTALLATION OF TRANSLUCENT ENCLOSING STRUCTURES OF HIGH-RISE BUILDINGS

Anastasia Nochukina

student, Department of Industrial and Civil Engineering, Ryazan Institute (branch) Moscow Polytechnic Institute,

Russia, Ryazan

Galina Manoshkina

Senior lecturer, Ryazan Institute (branch) Moscow Polytechnic Institute,

Russia, Ryazan

АННОТАЦИЯ

В статье рассмотрен один из новых методов высокоскоростного монтажа светопрозрачных ограждающих конструкций высотных зданий, использующий принцип конвейера. Описана технология и отражены преимущества данного способа по сравнению с традиционным модульным монтажом.

ABSTRACT

The article considers one of the new methods of high-speed installation of translucent enclosing structures of high-rise buildings using the conveyor principle. The technology is described and the advantages of this method compared to traditional modular installation area reflected.

Ключевые слова: фасад, конвейер, светопрозрачный фасадный модуль, направляющий профиль.

Keywords: front, conveyor belt, translucent facade module, guiding profile.

В современном высотном строительстве чаще всего применяются светопрозрачные фасады или, по-другому, светопрозрачные ограждающие конструкции. Тенденции направлены на сокращение сроков строительства и упрощение технологии возведения, поэтому конвейерный метод монтажа светопрозрачных ограждающих конструкций позволяет решить данную проблему. При таком способе монтажа ускоряется процесс сборки, а сам фасад обладает улучшенными характеристиками по прочности, тепло- и влагостойкости, пригодности к ремонту, пожаробезопасности.

В настоящее время в России для высотных зданий в основном используется модульный монтаж. Модульные элементы поднимаются на необходимую высоту с помощью монтажного крана, перегружаются на плиту перекрытия и затем производится их горизонтальное перемещение по монтажному горизонту. Минусы традиционного способа монтажа: возможное повреждение изделия от климатических и техногенных факторов во время «свободного» подъема; подъем тяжелых грузов для бетонных работ на выше расположенных этажах производится в одном рабочем пространстве с хрупкими светопрозрачными фасадными модулями, что также может привести к их повреждению; «холостой» ход из-за чередования подъема и спуска грузоподъемного механизма. Чтобы уменьшить влияние перечисленных факторов, можно использовать высокоскоростной конвейерный метод монтажа светопрозрачных ограждающих конструкций, суть которого описывается в данной статье.

Конвейерное производство — это система поточной организации производства, при которой производство разделено на простейшие короткие операции, а перемещение деталей осуществляется автоматически [1].

Для исключения технологического простоя из-за «холостого» хода необходимо организовать бесперебойную доставку светопрозрачных ограждающих конструкций к монтажному горизонту подобно конвейеру. Чтобы решить этот вопрос, необходимо закрепить вертикальные направляющие профили от низа до верха здания с шагом, равным ширине модульного элемента. Сначала эти профили будут использоваться для создания траектории движения и удержания фасадного модуля во время подъема, а затем – для его крепления к несущим конструкциям здания.

После изготовления на специализированных заводах светопрозрачные фасадные модульные элементы складываются в паллеты по 4-8 штук. При этом общая масса паллеты не должна превышать 15 т. Для переноса и перекатки на паллетах устанавливаются петли. Чтобы исключить повреждение или загрязнение фасадных модулей, они могут быть дополнительно накрыты и закреплены специальной лентой.

Паллеты с фасадными модулями доставляются на панелевозах в крытый временный склад, расположенный на строительной площадке. С помощью кран-балки сначала разгружают панелевозы, а затем ею же грузят модульные элементы в автомобили для доставки к строящемуся зданию.

Для устройства фасада из модулей размером 6х3 м на несущие конструкции (плиты перекрытия или колонны) устанавливаются кронштейны. Шаг установки по горизонтали равен ширине модульных элементов (3 м), по вертикали – не более высоты модуля (6 м). К кронштейнам крепятся направляющие профили, создающие траекторию движения (рисунок 3 а, б). С помощью лебедки, которая устанавливается на верхних отметках здания, ограждающие конструкции по направляющим поднимаются с нулевой отметки до монтажного горизонта. К тросу лебедки крепится подъемная платформа, которая в свою очередь закреплена колесным узлом к направляющим профилям.

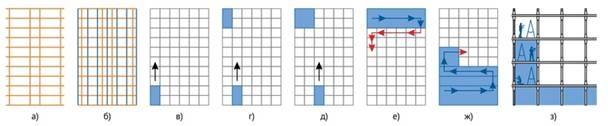

Рисунок 1. Конвейерная технология: а), б) на каркас здания крепят направляющие профили; в), г), д), е) способ монтажа сверху вниз; ж) способ монтажа снизу вверх; з) общий вид фасада конвейерного метода

Для доставки модулей с приобъектного склада до строящегося здания используют автомобиль с краном-манипулятором. С его помощью модули переводятся в необходимое положение и закрепляются к подъемной платформе, на которой они поднимаются до монтажного горизонта. После установки модуля платформа свободно спускается, освобождая рельсы для подъема следующего модульного элемента. Таким образом организуется конвейер. Для монтажа ограждающих конструкций звено монтажников делится на две части: одни занимаются доставкой элементов до монтажного горизонта, другие устанавливают его в проектное положение и закрепляют (рисунок 3 в). Монтажники, находясь на монтажном горизонте, после установки модуля переходят на другой этаж или соседнюю захватку и приступают к монтажу вновь поднятого модуля. Монтаж ведется сверху вниз (рисунок 3 в, г, д, е), модульные элементы устанавливаются ярусами (этажами), т. е. полностью закрывается ярус и появляется возможность приступить к «чистовым» отделочным работам [2; 3].

Для монтажа ограждающих конструкций снизу вверх (рисунок 3 ж) к направляющим профилям дополнительно крепится направляющий профиль (рельс), который создает траекторию подъема с относом от уже установленного фасада.

Стоит отметить, что применение конвейерного способа монтажа считается целесообразным при высоте здания более 9 этажей и площадях фасадов не менее 5 захваток, т. е. свыше 400 м² («нижняя» граница рационального использования конвейерного метода состоит из высоты 4-5 модулей, т. е. 8-10 этажей).

Таким образом, эффективность применения высокоскоростного конвейерного метода при монтаже светопрозрачных ограждающих конструкций высотных зданий выражается в следующих принципах: максимальная механизация и совмещение работ; унификация изделий; исключение технологического простоя из-за «холостого хода»; возможность возведения здания в стесненных условиях (так как не требуется установка монтажного крана); большая часть работ выполняется в заводских условиях, что повышает качество конструкций, экономичность и экологичность.
