МОДЕРНИЗАЦИЯ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ КОНТЕЙНЕРНОЙ АВТОМОЙКИ

Автомобиль в настоящее время – не роскошь, а необходимость, требующая ухода. С ростом городов и числа машин на дорогах, спрос на качественные автомоечные комплексы только увеличивается. Улучшить удобство клиентов можно модернизировав систему освещения.

В данной статье рассмотрим выбор и установку светильников для контейнерной автомойки самообслуживания в городе Гродно. Подходя ближе к вопросу подбора должно учитываться множество требований, таких как воздействие пыли на постах автомойки, светильники могут подвергаться попаданием струй воды со всех сторон.

Освещение автомойки должно обеспечивать видимость, достаточную для качественной мойки кузова и шасси автомобиля, уборки салона и выполнения других сопутствующих работ. Задача решается за счет создания осветительной системы, отвечающей важным условиям:

1. Уровень освещенности соответствует норме по СНиП в редакции СП 52.13330.2016 – не менее 150 Люкс на один квадратный метр.

2. Обеспечивается равномерность и однородность светового потока на всех участках помещения.

3. Пульсации свечения не должен превышать 5%.

4. Цветовая температура свечения – 4000 Кельвин. Это нейтральный оттенок белого света, наиболее соответствующий естественному освещению.

Осветительные установки (или так называемое искусственное освещение) создают необходимые условия освещения, которые обеспечивают зрительное восприятие (видение), дающее около 90% информации, получаемой человеком от окружающего его мира. Без искусственного освещения не может обойтись современный город, невозможны строительные и сельскохозяйственные работы, а также работа транспорта в темное время суток и под землей (в метрополитене). Оптическое излучение все в большей мере используется в современных технологических процессах в промышленности и сельском хозяйстве, становится неотъемлемой частью фотохимических производств, играет все более возрастающую роль в повышении продуктивности птицеводства и животноводства, урожайности растительных культур.

В последние годы особое значение имели работы по созданию и освоению производства светодиодных источников света, открывших новые перспективы высококачественного освещения и эффективного использования электроэнергии.

Наиболее распространенными источниками света, применяемыми в осветительных установках, являются лампы накаливания, люминесцентные лампы низкого давления, а также дуговые лампы высокого давления – ртутные люминесцентные, ксеноновые трубчатые, металлогалогенные с излучающими добавками и натриевые трубчатые.

При выборе источников света следует учитывать их срок службы, световую отдачу, цветопередачу, а также ряд других характеристик.

Выбор светильника во многом зависит от места и способа его установки на объекте.

Помещение автомобильной мойки отличается повышенной влажностью и воздушной средой с высоким содержанием разогретого пара. На потолок и стены попадают не только капли, но и струи воды с растворенными компонентами моющих средств.

Поэтому следует выбирать светильники с защитой класса IP65-IP67. Они выпускаются в герметичных корпусах, оснащенных гермовводами для подключения электрического кабеля. Необходимо подбирать модели с корпусом из материала, стойкого к коррозии – алюминия, нержавеющей стали и специального пластика.

Светильники должны иметь матовый светорассеивающий из стекла. Светопропускание пластиковых рассеивателей быстро ухудшается под воздействием неблагоприятной внешней среды. Они желтеют и теряют начальную прозрачность. Соответственно, снижается уровень освещенности.

При проектировании осветительных установок целью расчета является определение числа и мощности ламп светильников, необходимых дня обеспечения заданной освещенности.

Для расчета освещения применяются два основных метода: коэффициента использования светового потока и точечный метод. Метод коэффициента использования светового потока, предназначен для расчета общего равномерного освещения при отсутствии крупных затеняющих предметов. В ходе этого метода идет расчет индекса помещения.

Индекс помещения — это безразмерная величина (), отражающая геометрические пропорции комнаты (соотношение площади пола к высоте стен), используемая для точного расчета освещения. Он помогает определить коэффициент использования светильников: чем «колодезнее» комната (высокая при малой площади), тем ниже индекс. Применяется проектировщиками для расчета необходимого количества и мощности светильников, обеспечивая равномерное освещение с учетом отражения света от стен и потолка.

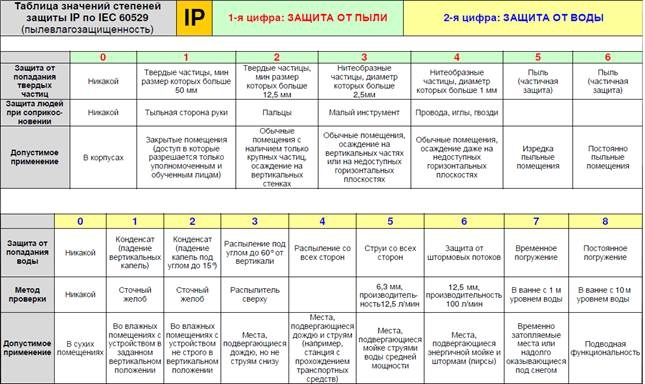

Таблица 1

Расшифровка степеней защиты IP

Индекс помещения определяется по формуле:

А – длина помещения, м;

В – ширина помещения, м.

 – расчетная высота от условной рабочей поверхности до светильника, м.

Высокий индекс: Характерен для больших, низких помещений. Свет используется эффективно.

Низкий индекс: Характерен для узких, высоких помещений (похожих на колодец). Требуется больше светильников, так как свет теряется на стенах.

При модернизации систем электроснабжения немаловажное место занимает расчет оценки экономической эффективности. Для оценки экономической эффективности необходимо учитывать стоимость электроэнергии для частных предпринимателей в РБ, стоимость ламп, продолжительность их работы и потребляемую ими энергию. В нашем случае заменим лампу ЛПП 22 1-18 со световым потоком 1350 лм, на светодиодную лампу HB LED с тем же световым потоком.

Произведя расчет потребления электроэнергии за год для ламп ДРЛ и светодиодных получаем:  , .

Затраты на электроэнергию для данных ламп будут равны: , .

Сумма для приобретения ламп: ,                       .

Расчет вложенных инвестиций за год для каждой лампы: , .

Значит показатель экономичности:

Таким образом, замена ламп ДРЛ на светодиодные в целях повышения экономии электроэнергии и бюджета является выгодной. После произведения расчетов было выяснено, что светодиодные лампы экономичнее ламп ДРЛ в 1,81 раза.

Рассчитать срок окупаемости при замене существующих ламп на светодиодные можно по формуле:

где Т – срок окупаемости.

К – капиталовложения (инвестиции), руб.

П – прибыль, руб. в год.

В капиталовложение входит только затраты на покупку светодиодных ламп, которые равны  руб. Прибыль – это разница между затратами на оплату электроэнергии ламп ДРЛ и светодиодных ламп.

Из проведенного расчёта следует, что при замене ДРЛ ламп на светодиодные лампы срок окупаемости составит 602 дня.

Список литературы:

1. Козловская В. Б. Проектирование систем электрического освещения: учебно-методическое пособ ие для студентов / В. Б. Козловская, В. Н. Радкевич, В. Н. Сацукевич. – Минск: БНТУ, 2008. – 133 с.
2. СНиП 23-05-95. Естественное и искусственное освещение. – М. : ГУП ЦПП, 2003 г. – 54 с.
3. Электрическое освещение : учебник / В. Б. Козловская, В. Н. Радкевич,. В. Н. Сацукевич. – Минск : Техноперспектива, 2011. – 543 с.
