РАСЧЕТ КОЛИЧЕСТВА ЗАНЯТЫХ ВОЛОКОН СЕТИ СВЯЗИ

CALCULATION OF THE NUMBER OF BUSY COMMUNICATION NETWORK FIBERS

Gushchina Daria Andreevna

Master's Student, Department of Automation, Telemechanics, and Communications, Belarusian State University of Transport,

Belarus, Gomel

Matusevich Vyacheslav Olegovich

Scientific supervisor, PhD in Engineering, Department of Automation, Telemechanics, and Communications, Belarusian State University of Transport,

Belarus, Gomel

АННОТАЦИЯ

Проведено исследование занятости волокон в магистральном кабеле.

ABSTRACT

A study of fiber occupancy in a trunk cable was conducted.

Ключевые слова: волоконно-оптический кабель, сеть связи.

Keywords: fiber-optic cable, communication network.

Основой сети связи дистанции составляет магистральный оптоволоконный кабель, на котором построена вся система. Со временем к этой системе добавляются новые участки, и существующей оптоволоконной сети на участках может не хватать, что вызовет сбои в работе, перегрузки системы и снизится качество связи. Во избежание последствий, предлагаю рассчитать количество занятых волокон в магистральном кабеле.

Для расчета числа волокон необходимо знать: топологию сети, количество занятых цифровых потоков. Для упрощения расчетов выбираем, что на одно волокно можно подключить максимум 64 потока с равной скоростью 64 кбит/с.

На рисунке 1 представлено количество ц цифровые потоки на участках сети связи без учета резервирования. Некоторые указанные потоки проходят транзитом через оборудование От.3 и От.2 без выделения.

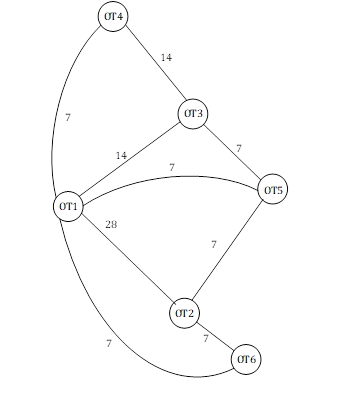

Рисунок 1. Количество цифровых потоков на участках сети связи без учета резервирований

Пример расчета количество цифровых потоков для участка ДУ(От1) – От3:

N_{(ДУ(От1) – От3)} = 14Е₁+7Е₁ +7Е₁ = 35Е₁.

В таблице 1 приведены результаты расчета потоков и пересчитаны для систем STM.

Таблица 1

Количества цифровых потоков для каждого из участков без учета резервирования

Для повышения надежности работы цифровой сети связи используется резервирование по схеме «1+1» по разнесенным трассам, которые формируются в процессе использования кольцевой топологии данной сети [1, c. 171]. Для определения количества цифровых потоков дорожной сети с учетом резервирования по направлениям выбираю три кольца: первое (ДУ(От1) – От3 – От5 – От2 – ДУ(От1)), второе (ДУ(От1) – От3 – От4 – От5 – От4 – От3 – От10 – От2  – ДУ(От1)), третье (ДУ(От1) – От3 – От5 – От2 – От6 – От2 – ДУ(От1)).

Количество цифровых потоков во всех участках устанавливается равным сумме количества цифровых потоков всех участков кольца. Если на некоторых участках одного кольца передается один и тот же цифровой поток, то повторно этот поток учитывать не надо [2, c. 53]. Так как поток ДУ(От1) – От3 – От5 – От2 – ДУ(От1) есть и во всех трех кольцах, то учитывать буду только в первом кольце. Кольцо II и кольцо III имеют часть с плоским кольцом, поэтому общее количество цифровых потоков, передачу которых необходимо организовать в этой части плоского кольца, равно сумме количества потоков между каждой из станций.

Расчета для резервирования кольца I(ДУ(От1) – От3 – От5 – От2 – ДУ(От1)):

N_(I)= N_{(От1 – От3)} + N_{(От3 – От5)} + N_{(От5 – От2)} + N_{(От2 – От1)} =  28 Е₁ + 14 Е₁ +7 Е₁ + 35 Е₁ = 84 Е₁.

В таблице 2 приведены результаты расчета с учетом резервирования.

Таблица 2

Количества цифровых для каждого из участков с учетом резервирования

На участке ДУ(От1) – От3 на схеме цифровой сети связи необходимо указать 8 волокон с номерами от 1 до 8. Волокна 1 и 2, 3 и 4 предназначены для организации передачи основного потока цифровой сети связи на данном участке, а волокна 5 и 6, 7 и 8 – резервных потоков входящих в кольце. Похожее количество и распределение будет на участке ДУ(От1) – От2.

В результате расчетов можно сделать вывод: что сеть связи имеет свободные потоки для будущего расширения системы.
