РАЗРАБОТКА ЭСКИЗОВ И 3D МОДЕЛЕЙ ВАКУУМНОГО КОНТАКТОРА С НОРМАЛЬНО ЗАМКНУТЫМИ КОНТАКТАМИ
АННОТАЦИЯ
В данной статье представлены эскизы и 3D модели вакуумного контактора КВ2 с нормально замкнутыми контактами.
Ключевые слова: вакуумный контактор КВ2, вакуумный контактор КВ2 с нормально замкнутыми контактами, эскизы и 3D модели вакуумного контактора КВ2 с нормально замкнутыми контактами.
В настоящее время на АО «Чебоксарский электро-аппаратный завод» ведется НИОКР на тему «Контакторы вакуумные серии КВ2-630, с нормально замкнутыми главными контактами». Необходимость данной разработки определяется острой потребностью Курской атомной электростанции в конкурентоспособных в отечественных комплектующих для систем управления, автоматики и защиты электрооборудования.
Цель нашего исследования - проектирование вакуумного контактора КВ2-630 с нормально замкнутыми главными контактами, продолжительного режима работы. КВ2-630 с нормально замкнутыми контактами предназначены для расширения области применения контакторов, в целях размыкания главной цепи, при временной или длительной подаче напряжения на цепь управления контактора.
База исследования – акционерное общество «Чебоксарский электро-аппаратный завод».
Для разработки эскизов и 3D моделей вакуумного контактора с нормально замкнутыми контактами мы провели ряд расчетов:
1. Определили оптимальные размеры и параметры электромагнита:
- выбрали конструктивную формы электромагнита;
- определили основные размеров электромагнита;
- определили размеры обмоточного пространства электромагнита;
- определили площади поперечного сечения обмоточного пространства магнитопровода;
- определили размеры и обмоточные данной катушки;
- определили размеры электромагнита с внешним притягивающимся якорем.
3. Выполнили расчет катушек электромагнита постоянного тока:
- выбрали вид намотки обмотки катушки электромагнита;
- рассчитали обмотки катушки электромагнита постоянного тока;
4. Выполнили поверочный расчет магнитной системы электромагнита.
Эскизы и 3D модели вакуумного контактора КВ2-630 с нормально замкнутыми контактами представлены на рисунках 1-3.

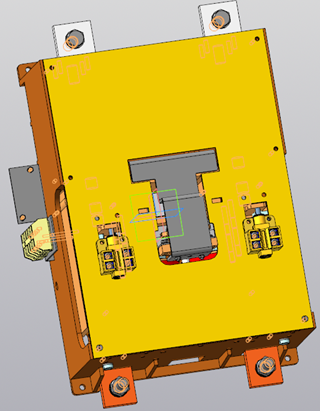

Рисунок 1. КВ2-630 с нормально-замкнутыми главными контактами

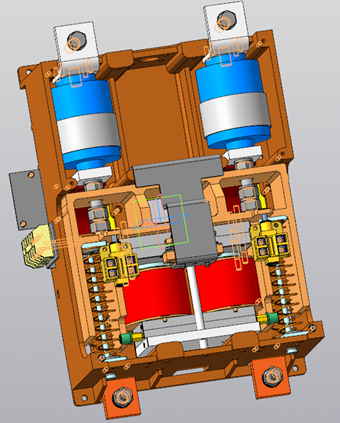

Рисунок 2. КВ2-630 с нормально-замкнутыми главными контактами (без лицевой панели)

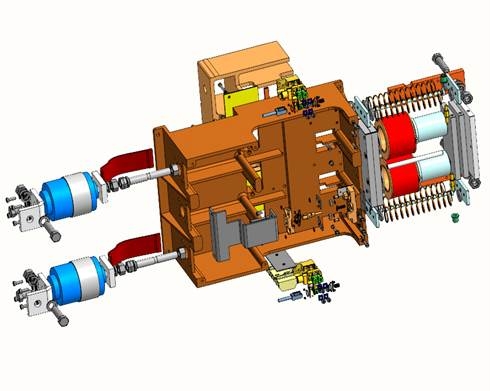

Рисунок 3. КВ2-630 с нормально-замкнутыми главными контактами (в разобранном виде)
Далее представляем эскизы оригинальных деталей и узлов представлены на рисунках 4-12.

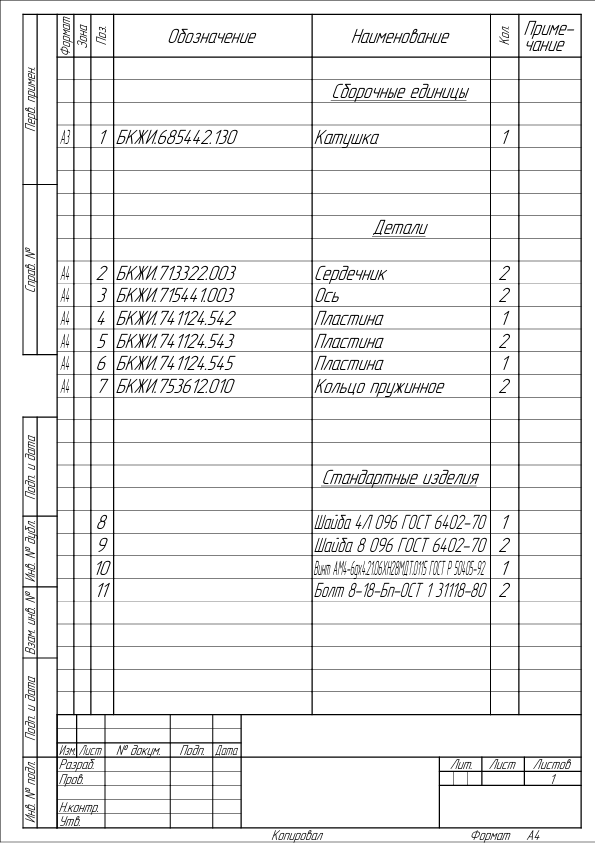

Рисунок 4. Спецификация магнитной системы

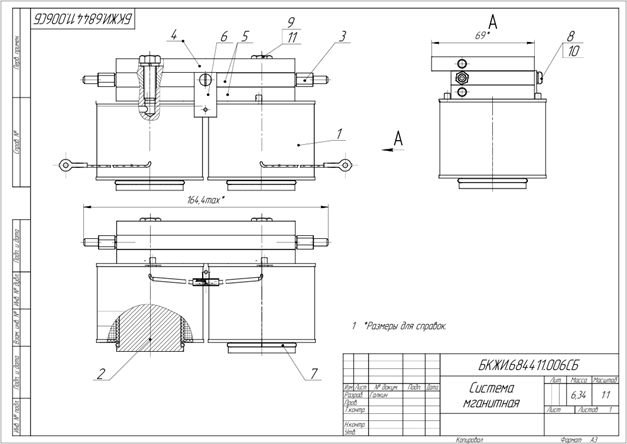

Рисунок 5. Сборочный чертеж магнитной системы

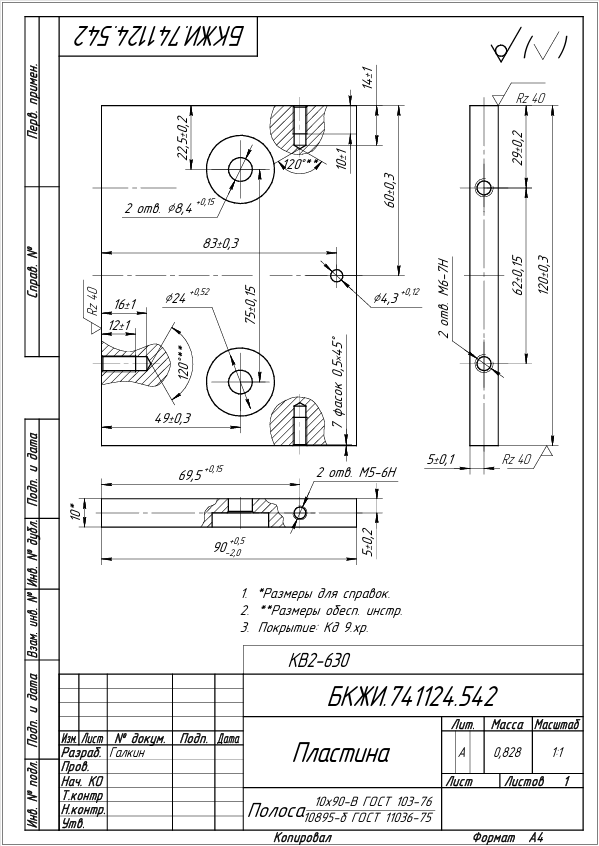

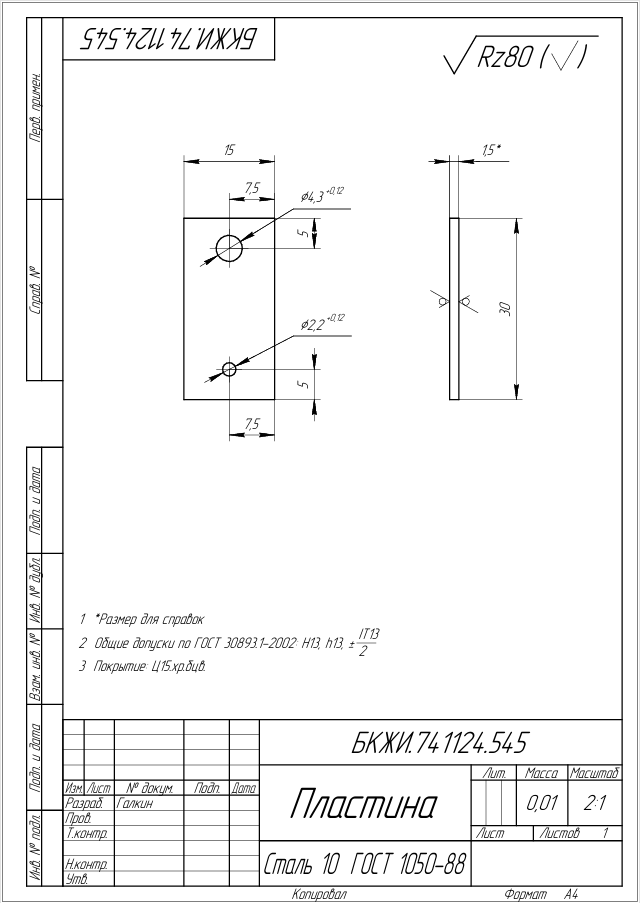

Рисунок 6. Пластина

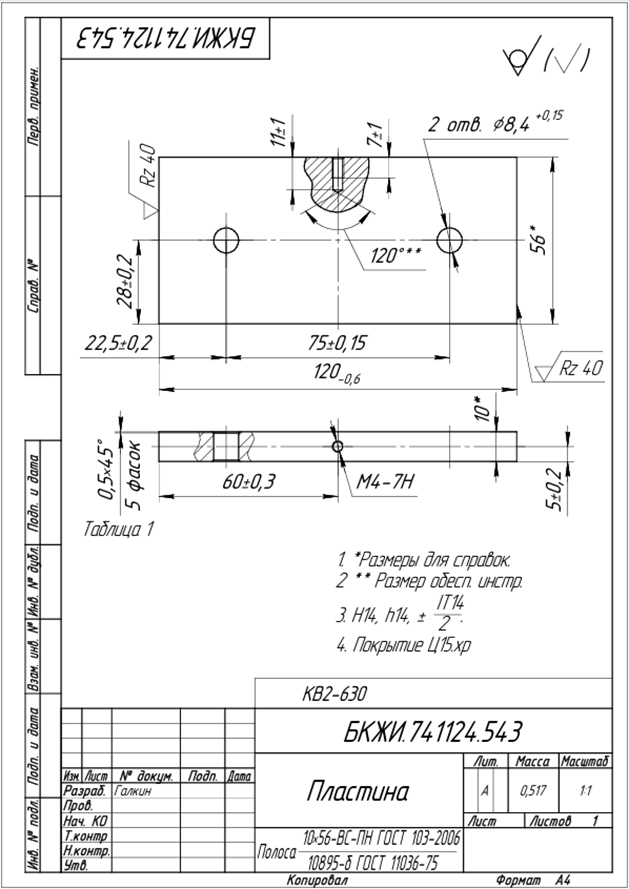

Рисунок 7. Пластина
Рисунок 8. Пластина

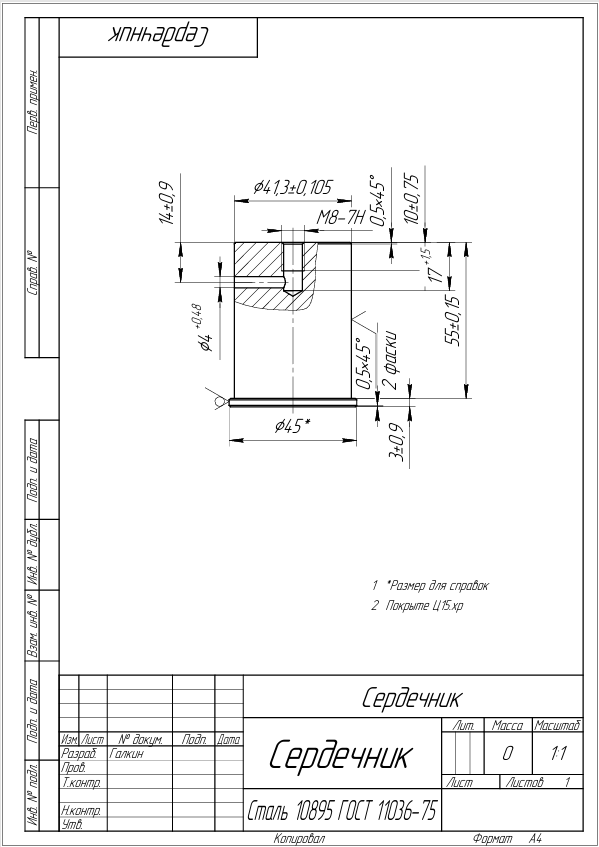

Рисунок 9. Сердечник

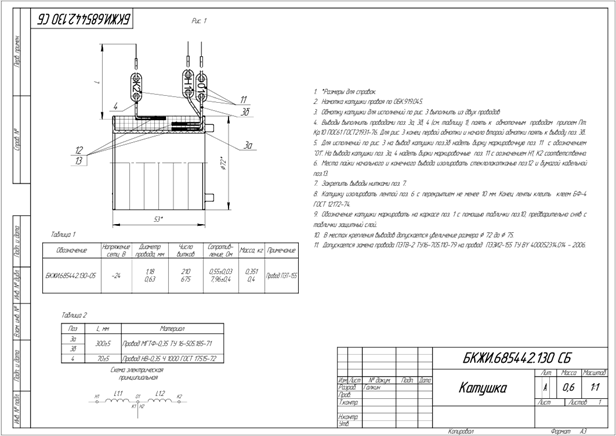

Рисунок 10. Катушка

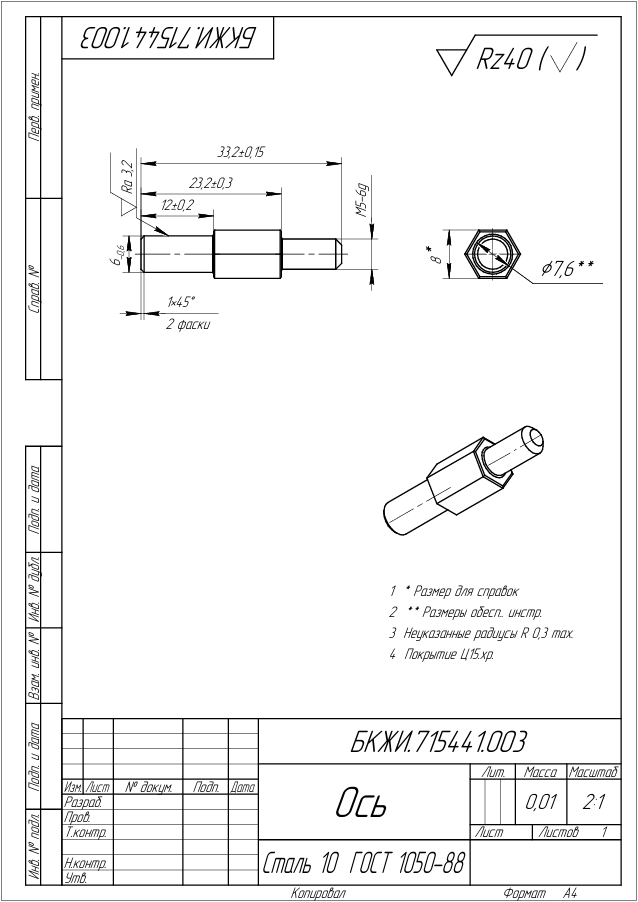

Рисунок 11. Ось

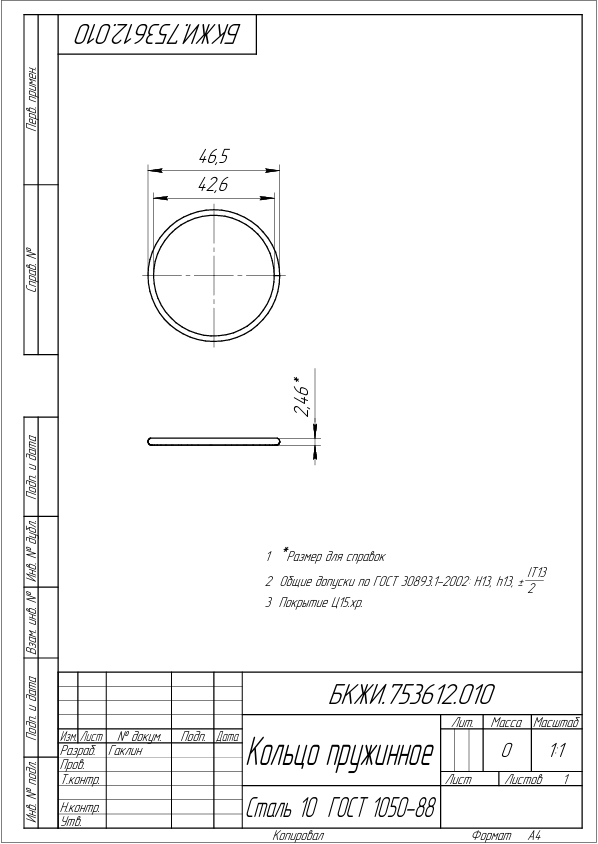

Рисунок 12. Кольцо пружинное

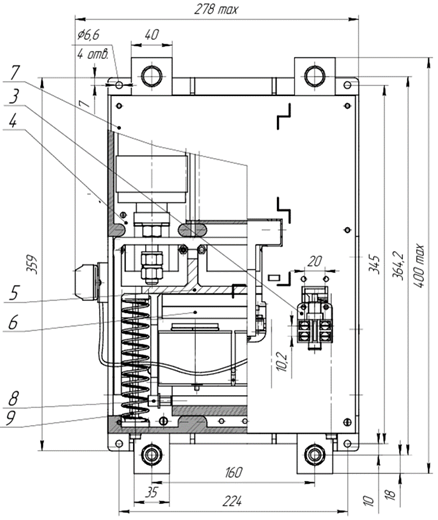

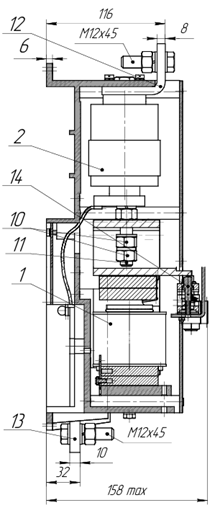

Габаритные и установочные размеры контакторов КВ2-630-2 приведены на рисунке 13 (а,б).
а)
б)
Рисунок 13. Контактор КВ2-630-2 Контактор КВ2-630-2 состоит из следующих частей: а) - система магнитная, б) - дугогасительный блок
1 - блок контакт, 4 - корпус, 5 - траверса, 6 - пластина, 7 - крышка, 8 – ось, 9 - пружина, 10 - гайка, 11 - шпилька, 12 - шина, 13 - вывод подвижного контакта,14 - контактный узел
Таким образом, в ходе нашей работы проведены расчеты основных параметров электромагнита, включая выбор конструктивной формы, определение размеров, обмоточных данных и магнитных проводимостей. Результаты расчетов показали соответствие проектируемой системы требованиям по силе срабатывания и энергоэффективности.
Созданы эскизы и трехмерные модели контактора, которые позволили визуализировать конструкцию и проверить её соответствие техническим требованиям.
Практическая значимость работы заключается в создании конкурентоспособного отечественного продукта, способного заменить импортные аналоги и удовлетворить потребности электротехнической отрасли.
Список литературы:
- КОНТАКТОРЫ ВАКУУМНЫЕ СЕРИИ КВ2 // https://www.cheaz.ru/assets/images/production/7-na/2-kontaktors/1-vakuum/1-kv-2/РЭ%20КВ2%20изм.27%20для%20заказчика.pdf (дата обращения: 22.05.2025).
- Нейман Л.А. Электрические и электронные аппараты. Общие вопросы проектирования электрических аппаратов постоянного низкого напряжения / Нейман Л.А: Учеб. Пособие – Новосибирск: Изд. НГТУ, 2020. – 156 стр.
- Софронов Ю.В. Проектирование электромеханических аппаратов автоматики / Ю.В. Софронов, Г.П. Свинцов, Н.Н. Николаев: Учеб. Пособие – Чебоксары: Изд. Чуваш. Ун-та, 1986. – 58 стр.
