СРАВНЕНИЕ ОТРАЖЕНИЯ ЭЛЕКТРОМАГНИТНЫХ ВОЛН ОТ КИРАЛЬНОГО И ХОЛЕСТЕРИЧЕСКОГО СЛОЕВ

Жидкие кристаллические структуры остаются интересными в связи с возможностью их использования в различных областях науки и техники. В частности, в термографии, создают такой состав жидкокристаллического вещества, из которого делают индикаторы для определенных диапазонов температуры и для многих конструкций. Пленочные жидкие кристаллы наносят на транзисторы, интегральные схемы. Жидкие кристаллы применяются для обнаружения паров химических соединений и для обнаружения гамма изучения и ультрафиолетового излучения. Но самая перспективная область применения жидких кристаллов – это информационная техника[2].

Жидкие кристаллы – это такое состояние, в которое переходят вещества при определенных условиях (давление, концентрация, температура). Жидкие кристаллы обладают такими свойствами как текучесть и анизотропия.

Жидкие кристаллы разделяют на две большие группы:

1) Термотропные жидкие кристаллы, образуются в ходе нагревания твердого вещества и существуют в определенном интервале температур и давлений.

2) Лиотропные жидкие кристаллы, которые являются двух- или более компонентной системой, образуются в смеси стержневых молекул данного вещества и воды (или других полярных растворителей).

К термотропым жидким кристаллам относятся киральные жидкие кристаллы и холестерические жидкие кристаллы. Киральность обозначает свойство объекта не совмещаться со своим отражением в плоском зеркале. Киральность является проявлением асимметрии левого и правого в природе. Киральная молекула не содержит инверсных осей, поперечных плоскостей, центров симметрии. Холестерические жидкие кристаллы – это жидкие кристаллы, в которых длинные оси образуют спирали, которые очень чувствительны к перепадам температуры из-за малой энергии образования этой структуры [3].

Целью данной работы сравнение зависимости коэффициента отражения электромагнитной волны от кирального и холестерического слоев от угла падения в заданном диапазоне частот и их сравнение. Рассмотрены E- поляризованная и H- поляризованная волна проходящая через жидкий кристалл. Е-поляризация это вертикальная поляризация электромагнитной волны относительно оси распространения волны, Н – поляризация это горизонтальная поляризация электромагнитной волны относительно оси распространения волны.

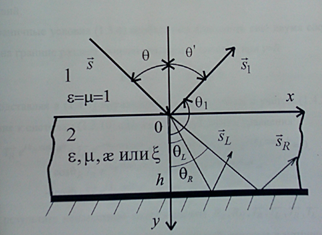

Рисунок 1. Падение электромагнитной волны на киральный слой.

Формулы для коэффициентов отражения от кирального слоя [4].

Для случая падающей волны E- поляризации

Для случая падающей волны H- поляризации

Расчёт коэффициентов отражения проводился для Е-поляризованной волны при значениях параметров ; ; ;   в диапазоне частот от ω=2*10^15 Гц до ω=4*10^15 Гц.

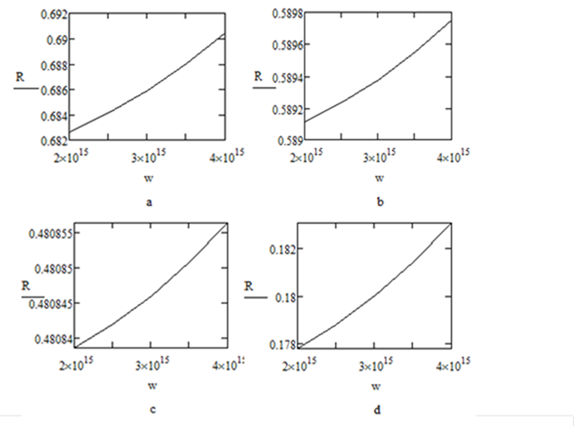

Рисунок 2: Графики коэффициента отражения для волны Е-поляризации при углах падения a)0 b)30 c)45 d)75

Холестерики могут образовываться двумя группами соединений: производными оптически активных стероидов, главным образом холестерина, и нестероидными соединениями, обладающими хиральностью (алкил-, алкокси-, ацилоксизамещенные азометины, производные коричной кислоты, азо- и азоксисоединений и др.). Для жидких кристаллов характерным является ориентация дипольных молекул в определенном направлении, которое определяется единичным вектором— называемым «директором»[5].

Расчеты зависимости коэффициента отражения холестерического слоя при различных углах падения подробно был рассмотрен в работе [1]. Графики, полученные в этой работе (рис. 3) позволяют нам провести сравнительный анализ отражения электромагнитной волны от киральных и холестерических слоев в заданном диапазоне частот.

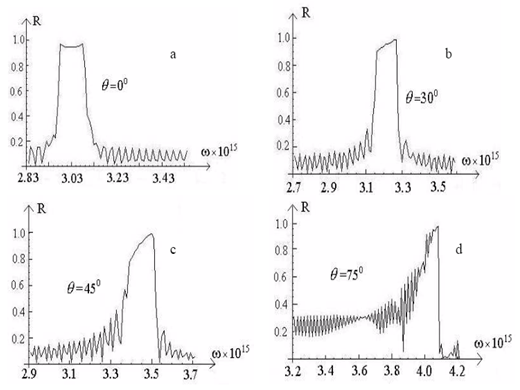

Рисунок 3: Графики коэффициента отражения холестерического слоя при углах падения а) 0, b) 30, c) 45, d) 75 градусов.

Вывод:

Полученные зависимости показывают, что в диапазоне частот, в котором коэффициент отражения электромагнитной волны от холестерического слоя   может принимать все значения от 0 до 1, коэффициент отражения от кирального слоя возрастает с ростом частоты, но единицы не достигает. Т.о. в этом диапазоне частот в холестерическом слое происходит полное отражение волны, которое при возрастании угла падения смещается в сторону больших частот. Это объясняется, в частности, более сложной структурой холестерических жидких кристаллов.
