ОБЕСПЕЧЕНИЕ БЕЗОПАСНОГО ПРОВЕДЕНИЯ РАБОТ НА ВОЗДУШНЫХ ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ С ИСПОЛЬЗОВАНИЕМ ПЕРЕНОСНОГО ЗАЗЕМЛЕНИЯ

ENSURING SAFE WORK ON OVERHEAD POWER LINES USING PROTECTIVE GROUNDS

Vladislav Velichko

Master, Department of Electric and Thermal Power Engineering, Orenburg state University,

Russia, Orenburg

АННОТАЦИЯ

В статье представлена информация об использовании переносного заземления при проведении работ на воздушных линиях электропередачи. Приведены опасные для жизни факторы, от которых переносное заземление обеспечивает защиту.

ABSTRACT

The article provides information on the use of protective grounds when working on overhead power lines. The life-threatening factors from which protective grounds provides protection are given.

Ключевые слова: воздушная линия электропередачи; переносное заземление; статический заряд, наведенное напряжение.

Keywords: overhead power line; protective grounds; static charge, induced voltage.

Обеспечение безопасного проведения работ электромонтерами-линейщиками во многом зависит от правильного использования переносного заземления. Его применяют, когда линия электропередачи или ее часть выводится из эксплуатации для проведения работ с использованием процедур отключения питания.

Перед началом работ необходимо принять меры предосторожности, чтобы быть уверенным, что воздушная линия не находится под напряжением и будет обесточена до тех пор, пока работы не будут завершены. В число технических мероприятий по обеспечению электробезопасности входит установка переносного заземления [1].

Аналогичные мероприятия выполняются при вводе в эксплуатацию новых линий электропередачи, когда процесс строительства приближается к завершению и на линию может быть подано напряжение от любого источника.

Установка переносных заземлений при работе в электроустановках позволяет защитить персонал от воздействия зарядов статического электричества на линиях электропередачи, наведенного напряжения, а также случайного включения линии под напряжение.

Когда отключенная линия электропередачи и линия под напряжением расположены параллельно друг другу, отключенная линия может накапливать статический заряд под воздействием электрического поля линии, находящейся под напряжением, из-за близости линий.

Величина статического напряжения, «воспринимаемого» отключенной линией, зависит от длины параллельных участков, погодных условий и многих других факторов [2].

Тем не менее, необходимо понимать, что любой электростатический заряд на линии может быть опасен, поэтому установка переносного заземления на линии должна быть произведена в обязательном порядке.

Проводник переносного заземления, наложенный на фазный провод линии электропередачи, позволяет статическому заряду свободно стекать на землю. Статическое напряжение на линии не создается и, тем самым, обеспечивается безопасность работ электромонтеров.

Когда отключенная линия параллельна линии, находящейся в работе и несущей нагрузку, на обесточенную линию может быть наведено напряжение таким же образом, как на вторичную обмотку трансформатора.

Если отключенная линия заземлена в точке, удаленной от точки проведения работ, то величина наведенного напряжения на рабочем месте электромонтера может принимать смертельно опасные значения – требуется установка переносного заземления.

Установка переносного заземления на отключенную линию электропередачи защищает от опасности подачи напряжения на линию в результате случайного включения или контакта с находящейся под напряжением линией, которая пересекает обесточенную линию или примыкает к ней.

Процедуры, установленные для контроля работы оборудования в энергосистеме, практически предотвращают случайное включение линии электропередачи под напряжение.

Однако, если линия все-таки окажется под напряжением, то заземление, обеспечивающее путь для протекания тока короткого замыкания, приведет к срабатыванию релейной защиты, которая инициирует отключение высоковольтного выключателя на конце линии, находящейся под напряжением, за доли секунды.

В течении этого небольшого промежутка времени будет происходить короткое замыкание на линии, на которой выполнялось производство работ. В таких ситуациях переносное заземление позволяет защитить электромонтера от поражения электрическим током (рисунок 1).

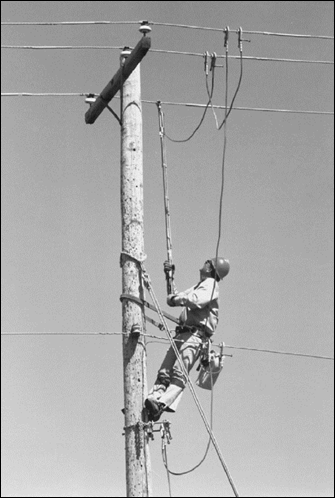

Рисунок 1. Переносное заземление, установленное на четырехпроводной трехфазной линии электропередачи

Линейный проводник, установленный со стороны опоры, является заземленным нейтральным проводником. Заземляющие проводники создают короткозамкнутый контур на землю с низким электрическим сопротивлением вокруг рабочего места линейщика.

Список литературы:

1. Узелков Б.А. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ: учеб. пособие. 2007. – 630 с.
2. The Lineman's and Cableman's Handbook, Thirteenth Edition (13th Edition) by Thomas M. Shoemaker, James E. Mack, McGraw-Hill Hardcover, 1184 Pages, Published 2017
