ОСОБЕННОСТИ  ВНЕДРЕНИЯ  ИННОВАЦИОННОЙ  ТЕХНОЛОГИИ  PASSIVE   OPTICAL  NETWORK  (PON)  НА  ПРИМЕРЕ  ООО  «ВИРТУАЛЬНЫЙ  ДАЛЬНЕГОРСК»

Гаврилов  Олег  Владимирович

студент  6  курса,  филиал  ДВФУ,  РФ,  г.  Дальнегорск

Е-mail ganna110271@ mail.ru

Каргина  Ганна  Павловна

научный  руководитель,  старший  преподаватель,  филиал  ДВФУ,  РФ,  г.  Дальнегорск

Шилло  Любовь  Александровна

научный  руководитель,  старший  преподаватель,  филиал  ДВФУ,  РФ,  г.  Дальнегорск



С  каждым  днём  сеть  Интернет  всё  прочнее  входит  в  нашу  жизнь,  доступом  к  ней  нуждаются  все  категории  населения  от  детей  до  пожилых  людей.  Сеть  Интернет  постоянно  расширяет  свои  возможности,  поэтому  чтобы  удовлетворить  желания  своих  абонентов,  провайдер  должен  идти  в  ногу  со  временем  и  осуществлять  качественный,  скоростной  и  не  дорогой  доступ.

Основной  рынок  предоставления  услуг  доступа  в  сеть  Интернет  в  городе  Дальнегорске  уже  охвачен  всеми  тремя  операторами  связи  «Ростелеком»,  «Интелеком»  и  «Виртуальный  Дальнегорск»,  для  увеличения  прибыли  компании  необходимо  совершенствовать  предоставляемые  услуги  и  наращивать  абонентскую  базу.  «Ростелеком»  является  монополистом  по  предоставлению  аренды  оптического  канала  до  г.  Владивосток  и  сам  диктует  цену,  поэтому  увеличивать  скорость  доступа  или  снижать  стоимость  без  потери  качества  ООО  «Виртуальный  Дальнегорск»  в  данный  момент  не  может.  Для  увеличения  прибыли  предприятию  необходимо  вести  политику  расширения  абонентской  базы  клиентов  компании.

Внедрение  технологии  Passive  optical  network(PON)  дает  возможность  компании  первой  выйти  на  рынок  предоставления  широкополосного  доступа  к  сети  Интернет  в  местах  застройки  частного  сектора  и  за  счёт  этого  увеличить  абонентскую  базу,  что  несомненно  увеличит  прибыль  компании.

Основная  проблема,  стоящая  перед  современными  интернет  операторами  –  так  называемая  проблема  «последней  мили»,  предоставление  как  можно  большей  полосы  пропускания  при  минимальных  затратах.

Отличительной  особенностью  технологии  Passive  optical  network  является  то,  то  между  центральным  оборудованием  на  стороне  оператора  Optical  line  terminal  (OLT)  и  устройством  устанавливаем  на  стороне  клиента  Optical  network  terminal  (ONT),  полностью  отсутствует  активное  оборудование.  При  необходимости  ответвления  или  деления  оптического  канала,  в  ключевом  узле  устанавливается  пассивный  делитель  (сплиттер),  в  результате  чего  построенная  сеть  не  нуждается  в  электропитании  и  обслуживании.

PONстроится  по  принципу  «дерева»,  когда  центральный  оптический  канал  при  помощи  пассивного  делителя  разделяется  на  несколько  (рисунок  1).  В  зависимости  от  выбранного  делителя  и  нужд  оператора,  канал  может  делиться  равномерно  и  не  равномерно  [1].



Рисунок  1.  Архитектура  PON  сети



В  зависимости  от  выбранной  технологии  PON  (таблица  1)  и  приобретённого  оборудования,  количество  подключаемых  абонентов  и  протяженность  сети  может  быть  разной.  Так  при  использовании  технологии  GPON  на  одно  оптическое  волокно  можно  подключить  до  128  абонентский  устройств  со  скоростью  магистрального  канала  до  2,488  Гбит/с  нисходящего  потока,  а  протяжённость  сети  может  составлять  до  60  км.  При  использовании  BPON  или  EPON  протяженности  сети  составит  лишь  до  20  км,  а  количество  абонентов  не  может  превышать  32  при  скорости  нисходящего  потока  до  1,244  Гбит/с.  Это  позволяет  оператору  более  гибко  подходить  к  выбору  технологии  и  оборудования,  в  зависимости  от  требований  и  задач  стоящим  перед  ним  [2].

Таблица  1.

Технические  характеристики  PON

Наименование

APON

BPON

EPON  (GEPON)

GPON

Стандарт

G.983

ITU  G.983

IEEE  802.3ah

ITU  G.984.6

Полоса  пропускания  для  нисходящего  потока

155  Мбит/с

622  Мбит/с

1,244  Гбит/с

2,488  Гбит/с

Полоса  пропускания  для  восходящего  потока

155  Мбит/с

155  Мбит/с

1,244  Гбит/с

1,244  Гбит/с

Емкость



32

32

128

Максимальная  длина  передачи,  км



20

20

60

Затухание  линии  PON



26  дБ

22  дБ



К  основным  преимуществам  PONследует  отнести:

·     экономия  оптического  волокна,  так  как  на  одном  волокне  одновременно  может  быть  подключено  до  128  абонентов;

·     возможность  подключения  удаленных  участков,  до  60  км;

·     широкая  пропускная  способность  линии,  до  2,488  Гбит/с  по  нисходящему  потоку;

·     надежность,  в  архитектуре  сети  полностью  отсутствует  активное  оборудование  требующее  обслуживания;

·     экономичное  расширение  сети;

·     возможность  работы  сети  как  в  симметричном  так  и  ассиметричном  режиме;

·     гибкость,  позволяет  предоставлять  абонентам  именно  тот  уровень  сервиса,  который  им  требуется  [3].

Одним  из  крупнейших  частных  секторов  в  Дальнегорске  является  район  ул.  Черняховского.  Данный  район  располагается  не  далеко  от  магистральной  линии  ООО  «Виртуальный  Дальнегорск»,  имеет  плотную  застройку  и  находится  вне  пределах  сети  всех  операторов  города,  что  даёт  возможность  первыми  войти  на  этот  рынок  и  получить  максимальную  прибыль.

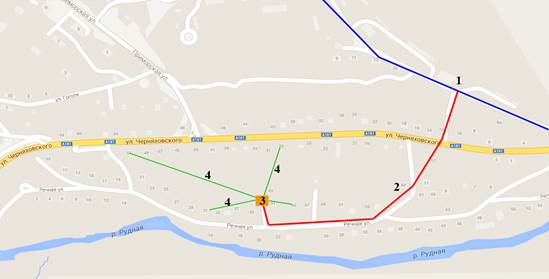

Рисунок  2.  Схема  подключения  м.  района  Черняховского



На  рисунке  2  представлена  схема  подключения  микрорайона  Черняховского,  где  1  —  магистральный  оптоволоконный  канал  ООО  «Виртуальный  Дальнегорск»,  2  —  новая  оптическая  линия,  3  —  оптический  вынос  с  делителем,  4  —  подключение  абонентов.

Смета  затрат  на  приобретение  нового  оборудования  представлена  в  таблице  2

Таблица  2.

Смета  затрат  на  оборудование

Наименование

Кол-во

Цена,  руб.

Сумма,  руб.

Станционное  оборудование  OLT  LTE-2X

1  шт.

101  947,00

101  947,00

Муфта  оптическая  SNR-FOSC-D

1  шт.

960,00

960,00

Делитель  оптический  планарный  SNR-PLC-1x64

1  шт.

5  625,12

5  625,12

Кабель  оптический  AlphaMile  Микро  ADSS,  02

500  м.

5  605,24

5  605,24

Зажим  анкерный  клиновой  AlphaMile  806-01-35

8  шт.

110,00

880,00

Итого

115  017,36



Данные  таблицы  3  свидетельствуют  о  том,  что  сумма  всего  необходимого  оборудования  для  внедрения  технологии  PON  в  микрорайоне  Черняховского  будет  равна  115  017  рублей.  Так  как  компания  обладает  оборудованием  и  квалифицированным  персоналом  для  проведения  всех  инсталляционных  работ  (обварка  оптики  и  настройка),  дополнительных  средств  на  привлечение  сторонних  организаций  не  потребуется.

Помимо  оборудования  для  прокладки  новой  линии  и  организации  выноса,  для  подключения  абонента  потребуются  дополнительные  средства  на  оборудование  устанавливаемое  на  стороне  клиента  а  так  же  оптический  кабель  от  выноса  (делителя)  до  дома  абонента,  смета  расходов  представлена  в  таблице  3.

Таблица  3.

Смета  расходов  на  одно  подключение  (NTE-2)

Наименование

Кол-во

Цена  руб.

Сумма  руб.

Eltex  NTE-2  (B+)

1  шт.

2  868,00

2  868,00

Кабель  оптический  AlphaMile  Микро  ADSS

250  м.

2  802,00

2  802,00

Зажим  анкерный  клиновой  AlphaMile  806-01-35

2  шт.

110,00

220,00

Итого

5  670,00



Данные  таблицы  3  свидетельствуют  о  том,  что  сумма  оборудования  для  подключения  одного  клиента  составит  5  670  рублей.  Так  как  дома  клиентов  расположены  на  разной  удалённости  от  делителя,  то  для  расчётов  была  взята  максимальная  длина,  при  подключении  абонентов  находящихся  в  непосредственной  близости  от  делителя  стоимость  подключения  будет  ниже  на  сумму  стоимости  оптического  кабеля.

Абонентское  устройство  NTE-2  (рисунок  3),  обладает  некоторыми  недостатками:

1.  Имеет  всего  1  Ethernetпорт,  в  следствии  чего  для  подключения  больше  одного  устройства  к  сети  Интернет  абоненту  потребуется  устанавливать  дополнительное  оборудование;

2.  Отсутствует  беспроводная  сеть  WiFi.



Рисунок  3.  Абонентское  устройство  EltexNTE -2



Для  абонентов,  которые  будут  использовать  больше  одного  LAN  порта  и  которым  необходим  доступ  к  беспроводной  сети  WiFi,  составим  смету  расходов  (таблица  4)  с  использованием  оборудования  Eltex  NTE-RG-1402G-W.

Таблица  4.

Смета  расходов  на  одно  подключение  (NTE-RG-1402G-W)

Наименование

Кол-во

Цена,  руб.

Сумма,  руб.

NTE-RG-1402G-W

1  шт.

4  672,00

4  672,00

Кабель  оптический  AlphaMile  Микро  ADSS

250  м.

2  802,00

2  802,00

Зажим  анкерный  клиновой  AlphaMile  806-01-35

2  шт.

110,00

220,00

Итого

7  474,00



Данные  таблицы  4  свидетельствуют  о  том,  что  сумма  оборудования  для  подключения  одного  клиента  составит  7  474  рублей  и  на  1  804  рубля  больше  при  использовании  NTE-2.

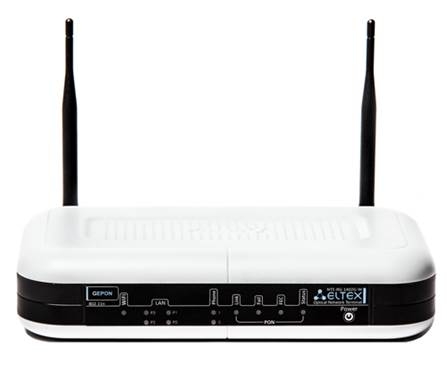

Eltex  NTE-RG-1402G-W  (Рисунок  3)  обладает  большим  функционалом:

·     4  порта  LAN  10/100/1000  Base-T  ;

·     1  порт  USB;

·     2  порта  FXS  ;

·     WiFi  (802.11n,  300  Мбит/c,  2.4  GHz)



Рисунок  3.  Абонентское  устройство  Eltex   NTE-RG-1402G-W



Так  как  в  смете  на  подключение  было  заложена  максимальная  удаленность  от  выноса  до  крайних  домов  застройки,  то  стоимость  подключения  можно  сократить  до  5  000  рублей  при  использовании  Eltex  NTE-2  и  7  000  рублей  при  использовании  Eltex  NTE-RG-1402G-W.

Оценка  эффективности  внедрения  PON

Для  комплексной  оценки  эффективности  предлагаемого  мероприятия  целесообразно  использовать  следующие  показатели:

·     чистая  приведенная  стоимость  (NPV);

·     индекс  рентабельности  (PI);

·     срок  окупаемости  (PP).

Показатель  NPV  представляет  собой  разницу  между  всеми  денежными  притоками  и  оттоками,  приведёнными  к  текущему  моменту  времени  (моменту  оценки  инвестиционного  проекта).  Он  показывает  величину  денежных  средств,  которую  инвестор  ожидает  получить  от  проекта,  после  того,  как  денежные  притоки  окупят  его  первоначальные  инвестиционные  затраты  и  периодические  денежные  оттоки,  связанные  с  осуществлением  проекта.

Предположим,  что  норма  дисконта  является  постоянной  в  течение  всего  расчетного  периода,  тогда  чистую  приведенную  стоимость  определим  по  формуле  (1)



,  (1)



где:  NCFt  —  чистые  дисконтированные  денежные  потоки  в  периодах  t;

t  —  срок  действия  проекта;

r  —  ставка  дисконтирования;

n  —  число  периодов  реализации  проекта;

IC  —  первоначальные  затраты.

Ставкой  дисконтирования  (r)  называется  уровень  рентабельности  на  инвестированный  капитал.  Процедура  дисконтирования  потока  средств  делается  для  того,  чтобы  рассчитать  ожидаемую  выручку.  При  индексе  потребительских  цен  —  8  %,  ставке  рефинансирования  —  8,25  %,  предпринимательский  риск  —  12  %,  тогда  ставка  дисконтирования  будет  равна  —  28  %.

Так  как  нам  не  известно  сколько  абонентов  будет  подключено  и  какой  тарифный  план  они  выберут,  то  рассчитаем  два  варианта:  при  50  %  загрузке  выноса  (24  абонентов),  100  %  загрузке  выноса  (48  абонентов).

Предположим,  что  80  %  абонентов  подключатся  на  тарифный  план  «SMART  WIDE  5400»  стоимостью  590  рублей  и  20  %  на  тарифный  план  «SMART  WIDE  9000»  стоимостью  990  рублей.  Рассчитаем  чистый  денежный  поток  за  год  в  таблице  5.

Таблица  5.

Чистый  денежный  поток  за  год

Кол-во  абонентов

SMART  WIDE  5  400

SMART  WIDE  9000

CF   за  год,  руб.

24

141  600

47  520

189  120

48

269  040

118  800

387  840



Данные  таблицы  5  свидетельствуют  о  том,  что  чистый  денежный  поток  при  24  абонентах  189  120  рублей  и  при  48  абонентах  387  840  рублей.

Согласно  сметы  затрат  на  приобретение  оборудования  (таблица  2)  IC  =115  017  рублей.

Чистые  дисконтированные  денежные  потокив  периодах  t  (NCFt)  рассчитаем  по  формуле  (2)



,  (2)



где  CFt  —  чистые  денежные  потокив  периодах  t.





По  формуле  (1)  рассчитаем  NPVпри  двух  вариантах  загрузки  выноса.





Индекс  рентабельности  инвестиций  (PI)  рассчитывается  как  отношение  суммы  дисконтированных  денежных  потоков  к  первоначальным  инвестициям,  формула  (3)



,  (3)



где:  NCFt  –  чистые  дисконтированные  денежные  потокив  периодах  t;

I  —  инвестиции.





Согласно  проведенных  расчётов  индекс  рентабельностипри  подключении  28  и  48  клиентов  PI>1,  следовательно  при  этих  условиях  проект  рентабелен.

Срок  окупаемости  (РР)  определяется  как  сумма  числа  лет,  предшествующих  году  окупаемости  и  отношение  невозмещенной  стоимости  на  начало  года  окупаемости  к  притоку  наличности  в  течение  года  окупаемости.  Срок  окупаемости  определим  по  формуле  (4)



,  (4)



где:  IC  —  первоначальные  затраты;

NCFt  —  чистые  дисконтированные  денежные  потокив  периодах  t.





Из  проведенных  расчётов  видно,  что  при  24  абонентах  проект  окупится  через  10  месяцев  (0,8х12),  а  при  48  абонентах  через  5  месяцев  (0,4х12).



Список  литературы:

1.Взгляд  операторов  на  PON  //  Официальный  сайт  компании  «Eltex»  /  [Электронный  ресурс]  —  Режим  доступа:  —  URL:  http://eltex.nsk.ru/pressroom/articles/vzglyad_operatorov_na_pon.php  (дата  обращения:  05.12.2014).

2.Скляров  О.К.  Волоконно-оптические  сети  и  системы  связи:  учебное  пособие.  СПб.:  Лань,  2010.  —  268  с.

3.GePON  Turbo,  PON,  OLT  LTE  //  Оптимальные  коммуникации  /  [Электронный  ресурс]  —  Режим  доступа:  —  URL:  http://www.oc.ru/katalog/multicervice/nte/  (дата  обращения:  05.12.2014).
