ТЕХНОЛОГИЯ U-ЛАЙНЕР ДЛЯ РЕКОНСТРУКЦИИ РАСПРЕДЕЛИТЕЛЬНЫХ ГАЗОПРОВОДОВ

АННОТАЦИЯ

В статье рассмотрена технология U-лайнер для реконструкции распределительных газопроводов.

Ключевые слова: газопровод, технология U-лайнер.

Лет 10-15 тому назад прокладка газопровода сопровождалась перекрытием движения, выкапыванием глубоких траншей, из-за чего жители городов сталкивались с большими неудобствами. Но инженерные коммуникации не вечны, поэтому требуется капитальный ремонт трубопроводов, а нередко и их замена.

U-лайнер – это одна из основных технологий реконструкции газопроводов без выкапывании траншей.

Данная технология была разработана специалистами всемирно известной немецкой компании REHAU.

Суть метода заключается в том, что в восстанавливаемый газопровод протягивается пластмассовая труба, поперечное сечение которой временно уменьшено.

После восстановления ее первоначальной формы, новая труба по принципу CLOSE-FIT (плотно прилегающий) сидит в старом газопроводе.

U-лайнер изготавливается из высокопрочного полиэтилена (РЕ-НD). Благодаря специальному термомеханическому методу формирования, трубе придается ее характерная U-образная форма. Поперечное сечение трубы при этом уменьшается. В зависимости от ее размеров, на один барабан можно наматывать и транспортировать на строительную площадку до 1600 м трубы. При помощи лебедки труба разматывается с барабана и протягивается в восстанавливаемый трубопровод. Вследствие U-образного поперечного сечения при протягивании трубы потребуется лишь небольшое тяговое усилие.

После монтажа специально разработанных запорных деталей, U-лайнер подвергается строго определенному процессу обратной деформации. При этом труба разогревается при помощи пара под давлением. Таким образом, активируется специфическая для данного материала способность "вспоминания формы" трубы, и U-лайнер приобретает свою первоначальную круговую форму. U-лайнер плотно прилегает к внутренней стенке старой трубы и, таким образом, сидит CLOSE-FIT в старом трубопроводе.

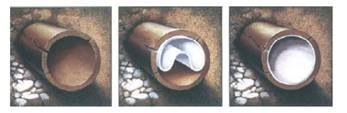

Рисунок 1. Способность "вспоминания формы" трубы

Можно было бы предположить, что подаётся пар под высоким давлением, уровень которого способен изменить конфигурацию свёрнутой трубы. Но это не так. Именно высокая температура активизирует специфические свойства материала, благодаря которым пластик принимает свою изначальную форму – в данном случае круглую.

Кроме того, монтаж и ремонт трубопроводов по технологии U-Liner, практически, не вызывает снижение пропускной способности магистрали. Обусловлено это тем, что коэффициент шероховатости внутренней поверхности полимерных труб приблизительно равен 0,01 мм. Таким образом, в полости инженерной коммуникации не образуются отложения, а трение рабочей среды о стенки минимально. Процесс восстановления трубопровода не зависит от степени его износа – он может быть даже в аварийном состоянии. Причина кроется в том, что элемент U-образной конфигурации, приняв округлую форму, становится самонесущей трубой, воспринимающей все рабочие нагрузки

Основные преимущества:

- экономия при реконструкции газопроводных сетей.

- прокладка трубы до 600 м без промежуточных соединений.

- минимальная площадка для проведения работ.

- срок службы полимерных труб до 50 лет.

- старая труба выполняет роль защитной оболочки.

Разработка REHAU существенно выигрывает у традиционного траншейного способа. Это утверждение подкрепляется следующими цифрами: санация трубопроводов таким методом выполняется раз в 10-14 быстрее, а экономия с учётом конкретных условий объекта составляет 10-30 процентов.

Список литературы:

1. Агапчев В.И., Премяков Н.Г. Восстановление изношенных трубопроводов путем введения в них пластмассовых труб. Прикладная синергетика и проблемы безопасности. // Сборник научных трудов / Редкол.: Р.Г. Шарафеев и др. – Уфа: ГУП «Уфимский полиграфкомбинат», 2003, с. 43-47.
2. Ладыгин И.В. Есть ли бестраншейные технологии в России. Трубопроводы и экология. – 2001; №4. – с. 25-28.
3. Храменков С.В., Примин О.Г., Орлов В.А. Бестраншейные методы восстановления трубопроводов. – М.: Прима-Пресс. М., 2002, с. 283
