МОНЕТА (АБУ-ДАБИ, ОАЭ)

АННОТАЦИЯ

В статье рассмотрена уникальность здание «Монета» и его архитектурная форма.

Ключевые слова: сфера, двумерный круг, плоскостная ферма, золотое сечение, ромбоподобные формы.

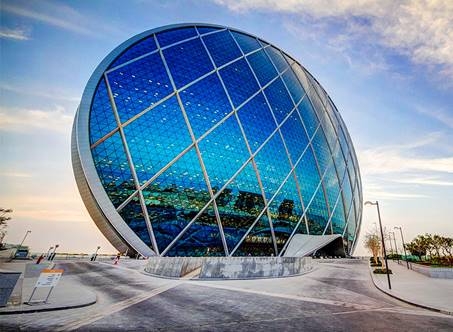

Рисунок 1. Внешний вид [2]

Королями небоскребов за последние годы стали арабы, которые таким образом демонстрируют свое богатство. Поэтому выбор монеты для формы одного из зданий вполне логичен. Этот небоскреб — штаб-квартира строительной компании «Альдар» (рис.1.). Кстати, это еще одна тенденция в мире небоскребов: многие из них изначально строятся по заказу конкретной богатой компании. Дизайн разработали катарские архитекторы. Здание было построено в 2010 году всего за семь месяцев и стало первым круглым небоскребом в мире, стоимость составила около 1 млрд. дирхамов

(270 млн.долларов).

Круг символизирует единство, стабильность, рациональность. Это также символ бесконечности, без начала и конца, совершенства, окончательный геометрический символ. Он представляет собой полноту, которая охватывает все пространство и время.

Сфера, двумерный круг, провозглашается Булле идеальной и совершенной формой, поскольку никакая перспектива не может изменить ее внешний вид.

Штаб-квартира Альдара - первое сферическое здание на Ближнем Востоке, высотой примерно 110 метров с 23 этажа. Здание имеет диаметр 120,9 метра; ширина его колеблется от 10 метров на концах до 36,4 метров в середине. Его структурный дизайн состоит из центрального бетонного сердечника для переноса боковых нагрузок окружающей среды, а опорные колонны с периферийной диагональной сеткой образуют оболочку здания. Здание состоит из 6400 тонн стали; 55 000 м² палубных панелей; и 25 000 кубометров бетона, и имеет площадь стекла 25 000 квадратных метров (3200 панелей из стекла). Общая площадь брутто будет составлять 61 900 м², а общая чистая площадь - 51 361 м². Он включает в себя множество сложных элементов, таких как периферические диагональные колонны, внешнее кольцо, внутреннее кольцо, центральные кольцевые колонны, диагональные узлы и плоскостная ферма, соединяющая внешние, внутренние и центральные колонны на всех уровнях пола. Крыша является неотъемлемой частью здания с основными балками на одной линии с колоннами (рис.2) [6].

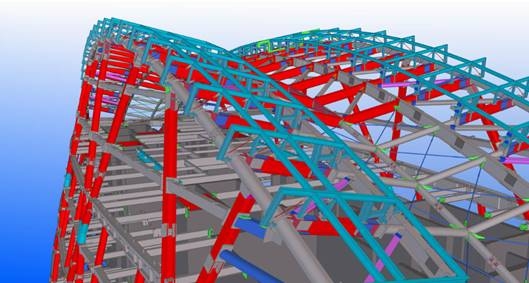

Рисунок 2. Крыша здания

Чтобы воплотить в жизнь масштабную круговую концепцию, вопросы визуальной стабильности, гармонии и динамизма оказались крайне важными. Реальная задача фасада состояла в том, чтобы найти две точки, в которых здание должно быть расположено на земле - и для этого развитие объема началось с использования одного из самых старых правил в архитектуре: правила пропорции, основанного на золотом сечении.

Золотое сечение - это не просто эстетическая пропорция, важная для художников, но вездесущий космический принцип, который вызывает структурную дифференциацию. Действительно, это соотношение появляется в произведениях природы (таких как человеческое тело, тела животных, растений и кристаллов рис.3.) и естественно предпочитается человеческим разумом и глазом. Пропорции греческого храма отражают приятное эстетическое соотношение золотого сечения.

При применении соотношения золотого сечения к круглому фасаду здания круг был разделен на пентаграмму, на которой человеческое тело сопоставлено с головой и четырьмя конечностями в пяти точках пентаграммы. Соответственно, архитекторы смогли найти две точки устойчивости круглого фасада; две точки круга, где здание будет встречаться с землей, создавая идеальный баланс.

Эти руководящие принципы создали начальную массивность и динамическую форму здания ( рис.3.) [3].

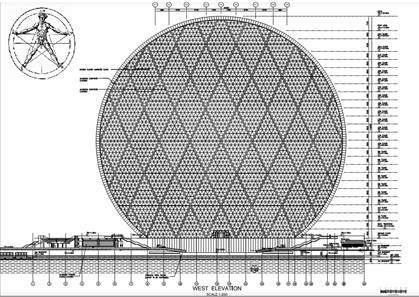

Рисунок 3. Гармонические пропорции

В отличие от обычных четырехсторонних зданий, круглое здание бросает вызов подходу к строительству, подвергая сомнению типичную структуру крыши (рис.2.). Это трехгранное здание опирается на элемент, похожий на застежку-молнию, сплошное стекло и структурную ленту, которая соединяет две основные грани вместе, создавая тонкую непрерывную поверхность, которая является вертикальной и горизонтальной, боковой и лицевой, окна и крыши. Этот боковой элемент, структурная «основа» проекта, блестяще создает сплав между фасадом и крышей и учитывает монолитную форму объекта.

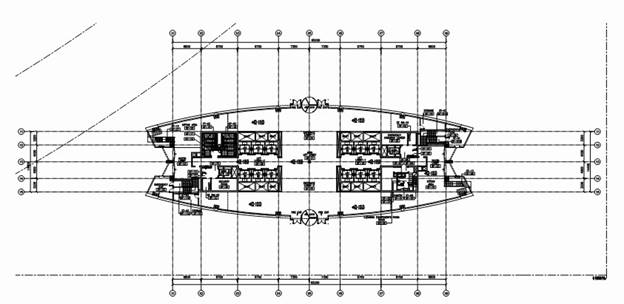

Рисунок 4. План первого этажа

Фасад из гнутого стекла стала одним из ее самых сложных компонентов. Чтобы решить проблему искривления фасада, треугольные куски плоского стекла, объединенные в ромбоподобные формы, соединились, как головоломка, работающая с диагональной сеткой и очень сложной геометрией кожи.

Как часть генерального плана, круглое здание обращено к дороге на западно-восточном возвышении, позволяя видеть закат и восход солнца в стекле. Стеклянные фасады не только отражают окружающую среду проекта и яркий новый город, в котором он родился, но также позволяют взглянуть на свое отражение и образ в гораздо большей вселенной.

Проект был разработан в соответствии с системой рейтинга LEED Совета по экологическому строительству США. Это одно из первых экологически чистых официальных зданий в Абу-Даби, которое состоит из материалов, пригодных для вторичной переработки, таких как сталь, бетон и стекло, и включает в себя установку централизованного охлаждения, а также эффективные системы освещения и водоснабжения. Здание максимизирует естественное освещение, по периметру каждого этажа располагаются помещения для встреч и офисы. Подземная автоматизированная вакуумная система сбора отходов также включена для повторного использования всех отходов здания. Эта система, первая в своем роде в в Абу-Даби, направляет мусор непосредственно на местную станцию ​​перегрузки отходов для переработки и уплотнения.

Это строительство было завершено с учетом факторов окружающей среды, и теперь оно способно достичь самой низкой награды в серебряном рейтинге LEED Совета по экологическому строительству США. Эффективность здания классифицируется как 82%, что делает его наиболее эффективным проектом для площади пола.
