Библиографическое описание:
Гондаренко В.Ю. СОВЕРШЕНСТВОВАНИЕ СИСТЕМЫ УЧЕТА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ НА РУДНИКЕ «КАЛЬМАКЫР» АО «АЛМАЛЫКСКИЙ ГМК» // Студенческий: электрон. научн. журн. 2019. № 39(83). URL: https://sibac.info/journal/student/83/160003 (дата обращения: 29.03.2024).

СОВЕРШЕНСТВОВАНИЕ СИСТЕМЫ УЧЕТА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ НА РУДНИКЕ «КАЛЬМАКЫР» АО «АЛМАЛЫКСКИЙ ГМК»

Гондаренко Вадим Юрьевич

слушатель академии Государственного управления при президенте республики Узбекистан,

Узбекистан, г.Алмалык

Согласно постановления КМ Р. Узбекистан № 150 от 05.06.09 г. «О дополнительных мерах по совершенствованию системы учета и контроля потребления электрической энергии» на подстанциях «Алмалыкского ГМК» взамен индукционным счетчикам были установлены электронные типа «Меркурий-230» ART-00 PQRSIDN. Данный тип счетчиков имеет функцию режим суммирования фаз по «модулю», т.е. направление тока не имеет значения при подключении.

Экскаваторы типа ЭКГ-15 работающие на рудниках «Кальмакир» в определенные моменты времени работают в генераторном режиме, а значит поток электрической энергии направлен в сторону линии электропередач.

Недостатком существующего положения является учет электрической энергии в генераторном режиме, счетчик производит учет как потребление.

Для устранения этого недостатка на линиях электропередач (ЛЭП) питающих экскаваторы установили двунаправленные счетчики, которые будут учитывать электроэнергию по двум направлениям, а именно при работе в генераторном и двигательном режимах. Это позволит вести учет, как в режиме потребления электроэнергии, так и в режиме отдачи ее в электросеть. За счет чего появится возможность производить оплату только за потребленную часть электрической энергии.

На электрических подстанциях откуда подается электрическая энергия руднику ведется учет электрической энергии иразность между электроэнергией, полученной по счетчикам, установленным на вводных ячейках меньше, чем по счетчикам, установленным непосредственно на потребителях (далее по тексту дебаланс). На вводных ячейках установлены счетчики фирмы «ElsterMetronica», которые не имеют функции режим суммирования фаз по «модулю». Учитывая этот фактор можно судить о том, что величина дебаланса покажет долю сгенерируемойэл.энергии. Расчетным путем установлено, что на подстанции №1 величина дебаланса составляет 4,63 %.

По подстанции №2 6кВ величина дебаланса составила 10,53%.

В качестве эксперимента на подстанции №3 на одной из ЛЭП-10 был установлен последовательно двунаправленный счетчик, с целью определения величины сгенерируемой электрической энергии, которая составила 4,58 % (см. таб№1)

Таблица 1.

Показания двух счетчиков установленных последовательно:

Подстанция-3

Показания счетчика

16.02.2019 00:00

Показания счетчика

16.03.2019 00:00

коэффициент

Расход эл.энергии, кВт

ЛЭП-10 №04413829

515,261

547,488

4800

154689,6

ЛЭП-10

№03352635

89,506

120,32

4800

147907







дебаланс

6782







дебаланс

4,58%



По подстанции № 2 35 кВ на Л-35-О-1 был установлен последовательно двунаправленный счетчикс целью определения величины сгенерируемой электрической энергии, которая составила 6,14 % (см. Таблица №2).

Таблица 2.

Показания двух счетчиков, установленных последовательно:

Подстанция-7

Показания счетчика

23.01.2019 00:00

Показания счетчика

06.02.2019 00:00

коэффициент

Расход эл.энергии, кВт

Л-О-35-1

№ 04415227

1265,608

1281,4

5250

82908

Л-О-35-1

№ 03352635

66,916

81,794

5250

78109,5







дебаланс

4798,5







дебаланс

6,14%



Таким образом установлено, что средняя доля электроэнергии в генераторном режиме составляет 5.36%.

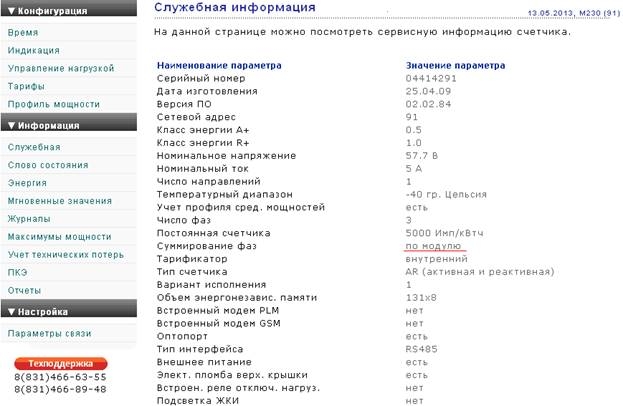

Рисунок 1. Информация о функциях счетчиков «Меркурий-230 ART-00» тип PQRSIDN в программе «Mercury»



Список литературы:

  1. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование автоматизированных электроприводов.Ч.3. Электрические машины постоянного тока в системах автоматизированного электропривода: учебное пособие.-Издание 2-е переработанное и дополненное.-Томск: Изд-во ТПУ,2007.
  2. Козин В. М., Марченко Я.Е. Управляющие устройства тиристорных преобразователей для электроприводов постоянного тока. Учебное пособие для ВУЗОВ. М: «Энергия» 1981г.
