ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ПРИ РАСЧЕТЕ ВЫСОТНЫХ ЭТАЖЕРОК ДЛЯ КОМБИНИРОВАННЫХ УСТАНОВОК ПЕРЕРАБОТКИ НЕФТИ

Современное промышленное производство, а в частности нефтеперерабатывающие заводы располагают свои установки в вертикальном положении [1]. Это обусловлено самой технологией и более эффективному использованию площади заводской застройки. Технологическая схема размещения оборудования вертикально вызывает необходимость проектирования и строительства этажерок высотой более 100 м [2].

В этой ситуации возникает необходимость выработать рациональные конструктивные решения сооружения, позволяющие одновременно обеспечить заданную надежность конструкции, ее соответствие требованиям технологического процесса и оптимальную стоимость [3,4].

Рисунок 1. Этажерка на объекте «Башнефть-Новойл»

Монтаж установки для переработки нефти начинают со сборки этажерок. Далее конструкцию наращивают с помощью самоподъемного крана, устанавливаемого на этажерке и закрепляемого на ней специальными хомутами. По мере наращивания этажерок кран переставляют выше и выше до полной сборки этажерок [5].

Высотная этажерка строится одновременно с установкой для переработки нефти и используется в дальнейшем на всем сроке эксплуатации оборудования. Для обеспечения обслуживания нефтеперерабатывающего оборудования, плановых ремонтов и предотвращения аварийных ситуация, этажерка должна обладать запасом надежности и стойкости. Этажерка представляет собой открытую рамную конструкцию, при расчете которой необходимо особо обратить внимание на ветровую нагрузку [6].

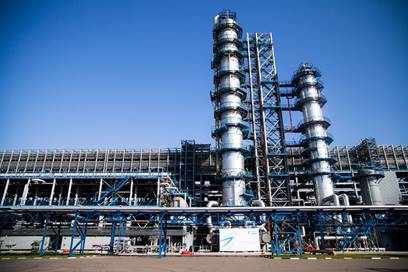

Рисунок 2. Этажерка комбинированной установки переработки нефти на Московском нефтеперерабатывающем заводе (МНПЗ)

Список литературы:

1. Вахрушева Н.С. Особенности объемно-компоновочных решений на нефтеперерабатывающих производствах // Молодые ученые - ускорению научно-технического прогресса в XXI веке. – 2016. – 694-698 с.
2. Самойленко М. Е. Оценка экономической эффективности различных конструктивных схем этажерок циклонных теплообменников при строительстве в сейсмической зоне // Вестник Донбасской национальной академии строительства и архитектуры. – 2017. – № 4. – 116-120 с.
3. СП 157.1328500.2014 Правила технологического проектирования нефтеперерабатывающих и нефтехимических комплексов
4. ВНТП 81-85 Нормы технологического проектирования предприятий по переработке нефти и производству продуктов органического синтеза
5. Куприянов В. Н., Альтапов С. Р. Моделирование ветровых воздействий изменением формы здания // Известия Казанского государственного архитектурно-строительного университета. – 2016. – № 2 (36).
6. СП 20.13330.2016Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*
