ТЕХНИКА ОТБОРА КЕРНА ПРИ СТРОИТЕЛЬСТВЕ ПОИСКО-РАЗВЕДОЧНЫХ СКВАЖИН НА МЕСТОРОЖДЕНИЯХ ОАО «ЛУКОЙЛ-ЗАПАДНАЯ СИБИРЬ»

Оздоев Ислам Курейшевич

магистрант, кафедра «Бурение нефтяных и газовых скважин», Институт геологии и нефтегазодобычи, ТИУ,

РФ, г. Тюмень

Варлаков Александр Сергеевич

магистрант, кафедра «Бурение нефтяных и газовых скважин», Институт геологии и нефтегазодобычи, ТИУ,

РФ, г. Тюмень

Аннотация. Керн позволяет получить максимально точную информацию о геологическом разрезе, определить условия залегания пластов, рассчитать петрофизическую зависимость и запасы полезных ископаемых. Точность расчетов будет зависеть от качества и полноты собранного керна. В статье авторы анализируют технику отбора керна при строительстве поиско-разведочных скважин на месторождениях ОАО «Лукойл-Западная Сибирь».



Успешность отбора керна является ключевым показателем эффективности поисково-разведочного бурения.

В понятие «успешность» компании-недропользователи вкладывают следующие показатели:

  • высокий процент выноса керна;
  • максимальная представительность керна (геометрия, сохранность свойств, упаковка);
  • высокая рейсовая проходка;
  • высокая механическая скорость бурения;
  • отсутствие непроизводительного времени;
  • применение дополнительных устройств, расширяющих сферу применения керноотборного оборудования;
  • возможность проведения первичного описания керна;

Устройства отбора проб керна являются одними из наиболее эффективных оболочек, применение которых позволяет осуществлять подбор репрезентативного керна диаметром 100 мм с регулярным проникновением до 27 м.

Существенным преимуществом данных снарядов является конструкция регулировочной головки:

  • требуемый зазор между башмаком кернорвателя и бурильной головкой достигается без извлечения керноприемника и его подвески с помощью имеющегося в конструкции регулировочного винта;
  • путем несложных операций и вращения регулировочной гайки достигается четко заданный зазор;
  • все это повышает безопасность труда персонала и эффективность выполняемых работ.

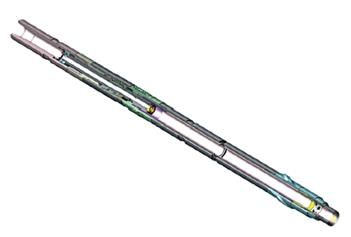

Рисунок 1. Общий вид снаряда УКР-185/100

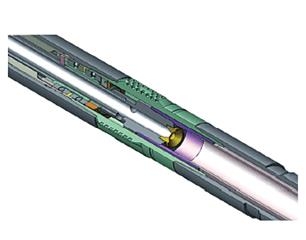

Рисунок 2. Конструкция регулировочной головки

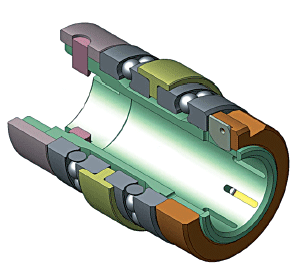

Рисунок 3. Конструкция шаровой подвески



Также преимуществом данного устройства является конструктивная особенность узла подшипника подвески, а именно наличие двухрядного подшипника. Специальные высокопрочные стали, высокая твердость и чистота поверхности колеи качения, используемые для изготовления зажимов подшипников, обуславливают их высокую стойкость в процессе эксплуатации, что важно для качественного подбора керна.

Компоновка кернорвателей состоит из цангового и рычажкового кернорвателей:

  • Цанга в своей конструкции имеет продольные наплавки композиционного высокопрочного материала, нанесенного на внутреннюю поверхность, что снижает до минимальных значений ее износ при отборе керна, и, соответственно, обеспечивает его надежный отрыв и удержание.
  • Рычажки выполнены из легированной конструкционной стали высокой прочности, рабочая поверхность также армирована композиционным износостойким материалом тип – ZX-100, что исключает их износ.

Корпус и керноприемник изготавливаются из цельнотянутых легированных стальных труб. Применением объемной термической обработки достигаются высокие механические свойства, и достаточная твердость, что обеспечивает высокую стойкость и прочность резьбовых соединений, а также высокий ресурс работы изделия.

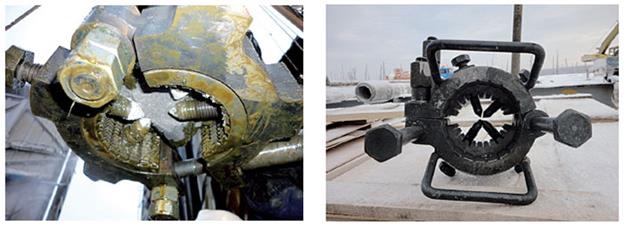

Рисунок 4. Внешний вид приспособления для фиксации керна ПФК-121/100



Для эффективного развития керноотборного направления компании ежегодно проводят различные мероприятия, направленные на:

  • увеличение процента выноса керна;
  • повышение механической скорости бурения с отбором керна;
  • увеличение рейсовых проходок;
  • повышение представительности керна.

В качестве наиболее актуальных на ближайший период рассматриваются следующие мероприятия:

  • разработка и внедрение полимерного раствора в качестве изолирующего агента;
  • испытание и внедрение сигнализатора заклинки керна;
  • испытание и внедрение транспортировочной рамы для керна;
  • разработка и внедрение системы для фиксации керна закачкой гипса или иного состава.

Выполнение данных мероприятий позволит нашей компании повысить эффективность собственных разработок на данном сегменте нефтесервисного рынка в условиях жесткой конкуренции.



Список литературы:

  1. Абубакиров В.Ф., Буримов Ю.Г., Гноевых А.Н., Межлумов А.О, Близнюков В.Ю. Буровое оборудование: Справочник. В 2-х т Т.2. Буровой инструмент. - М.: ОАО "Издательство "Недра", 2003.– 494 с.: ил.
  2. Абатуров В.Г. Физико-механические свойства горных пород и породоразрушающий буровой инструмент. Учебное пособие для вузов. - Тюмень: Изд-во «Нефтегазовый университет», 2007. - 238с.
  3. Бергиштейн О.Ю. и др. Совершенствование методов и средств отбора керна в глубоком бурении. - М.: Недра, 1977.
  4. Справочник по бурению геологоразведочных скважин.– СПб.: ООО "Недра", 2000. – 712с.
  5. Хайрулин Б.Ю. Разработка техники и технологии глубокого бурения с отбором керна повышенной информативности.
  6. Отбор керна из стенок скважины /Молчанов А.А., Мавлютов М.Р., Филиди Г.Н., Малинин В.Ф. – М: Недра. – 125с.
