АНАЛИЗ ПРОМЫСЛОВЫХ ДАННЫХ ПО ПРИМЕНЕНИЮ НАДДОЛОТНЫХ КАЛИБРАТОРОВ ДЛЯ БЕЗОРИЕНТИРОВАННОГО УПРАВЛЕНИЯ ЗЕНИТНЫМ УГЛОМ СКВАЖИНЫ

Аннотация. Одним из наиболее ответственных этапов проводки наклонных скважин является бурение участка, на котором применяются неориентируемые КНБК.

По данным инклинометрических исследований 20 скважин, пробуренных на месторождениях, нами выбраны все рейсы, в которых применялся только наддолотный калибратор. Высказанные ранее предположения отчетливо подтверждаются: компоновка может давать стабилизацию, падение и рост зенитного угла; прогнозировать результаты её применения практически невозможно. Приведем несколько характерных примеров.

На скв. 11512 (рисунок 1) в смежных рейсах одинаковыми КНБК получены, соответственно, падение и рост зенитного угла. Применяя между долотом и калибратором переводник длиной до 0,3 м, также можно получить непредви­денный результат, особенно при использовании долот с высокой фрезерующей способностью (скв. 1025, рейсы 2, 3). Увеличение длины переводника до 0,5 м обеспечивает стабильный рост зенитного угла (скв. 1025, рейсы 1, 2, 3, 4, 6), но при диаметре калибратора 211,5 мм последний даже с переводником не работает в качестве опорно-центрирующего элемента (скв. 1025, рейс 5). Компоновки с ЗД уменьшенного диаметра гарантируют эффективный набор зенитного угла (скв. 1071, рейс 1). Это подтверждается и работой этих компоновок по другим скважинам.

На скв. 5408 (рисунок 2) при зенитном угле значительно ниже проектного в интервале 2480 - 2560 м была применена компоновка с калибратором КЛС215,9. Вместо ожидаемого роста было получено снижение зенитного угла с 25 до 22 град.

Ситуация на скважине 5255 требовала увеличения угла, но было получено резкое его падение в интервале 2000 - 2175 м с 39 до 34,25°. На скв. 11512 в интервале 760 - 860 м зенитный угол снизился с 23,5 до 22,25° (долото типа МГВ, КЛС215,3); в следующем рейсе эта же компоновка в интервале 860 - 1000 м дала рост а с 22,25 до 24°. На скв. 1033 за один рейс по­ведение зенитного угла менялось несколько раз. Во всех рейсах с диаметрами калибраторов (D_K) менее 213,5 мм наблюдалось свободное падение зенитного угла (эти рейсы не показаны).

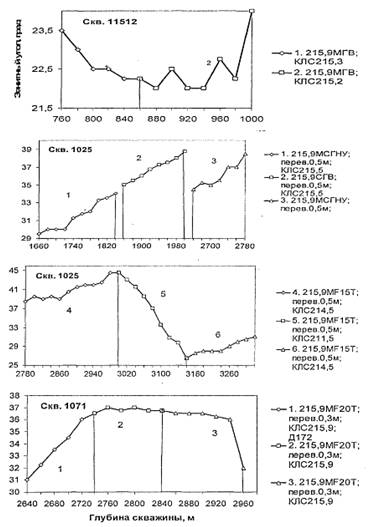

Рисунок 1. Изменение зенитного угла при использовании калибратора

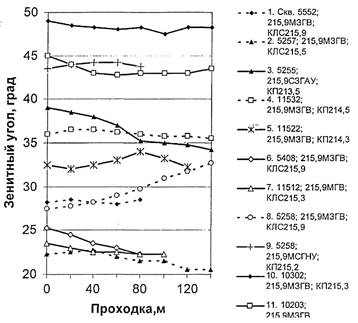

Рисунок 2. Влияние калибратора на изменение зенитного угла (компоновка без переводника)

В девяти рейсах были применены короткие переводники длиной 0,25 -0,3 м (рисунок 3), устанавливаемые между долотом и калибратором. Нестабильность работы КНБК сохраняется; при высокой фрезерующей способности долота результаты могут оказаться резко отрицательными (рейсы 2, 8).

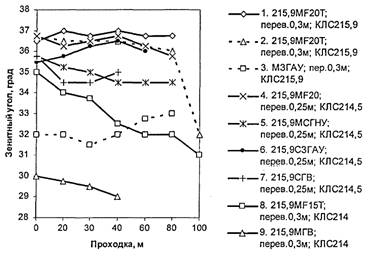

Рисунок 3. Изменение зенитного угла (переводник 0,25 - 0,3 м)

Были отработаны КНБК с переводниками длиной 0,5 - 0,51 м (рисунок 4). Во всех рейсах получен стабильный рост зенитного угла. Компоновка, по-видимому, не переходит в режим уменьшения а, так как достаточная длина нижнего плеча компоновки обеспечивает надежное взаимодействие долота с верхней стенкой скважины. Заметно снижается влияние износа калибратора.

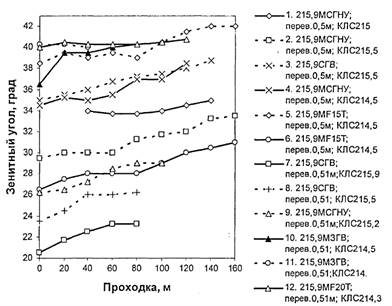

Рисунок 4. Изменение зенитного угла (переводник 0,5 м)

Если требуется менее интенсивный рост зенитного угла, можно перейти на долота с твердосплавным вооружением.

Выполненный анализ, результаты которого подтверждены и теоретическими расчетами, позволяет предложить представленные в таблице 2 рекомендации по применению компоновок с калибраторами. Для долот с высокой фрезерующей способностью (MF-20T, МС, С и др.) введено обозначение «ВФС»; с низкой (МЗ, СЗ, и др.) - НФС; диаметр долота - 215,9 мм.

Таким образом, компоновки без переводников и с переводниками длиной до 0,3 м следует считать ненадежными (не считая КНБК по п.п. 3,4).

Список литературы:

1. Булатов А.И. Бурение горизонтальных скважин / А.И. Булатов. - М.: Советская Кубань, 2008. - 592 c.
2. Вадецкий, Ю. В. Бурение нефтяных и газовых скважин / Ю.В. Вадецкий. - М.: Academia, 2015. - 175 c.
3. Комплексная программа повышения эффективности бурения // Сибирская нефть. – 2015. – №124.
