ФИЗИЧЕСКИЕ ПРИНЦИПЫ РАБОТЫ РАЗЛИЧНЫХ ТИПОВ МАТРИЦЫ ЭКРАНА

В данной работе проанализированы физические принципы работы экранов от самых первых до самых современных моделей. Рассмотрен переход от жидкокристаллических матриц к органическим светодиодам. Особое внимание уделено новейшим технологиям, определяющим вектор развития современной микроэлектроники.

Введение. Дисплейные технологии — главный способ передачи визуальной информации в современных устройствах. Экраны развивались, чтобы стать более энергоэффективными и улучшить качество цвета. На заре развития вычислительных технологий экраны были лишь средством вывода текстовой информации, но сегодня это сложная многослойная оптическая система, собирающая в себе достижения квантовой физики и микроэлектроники.

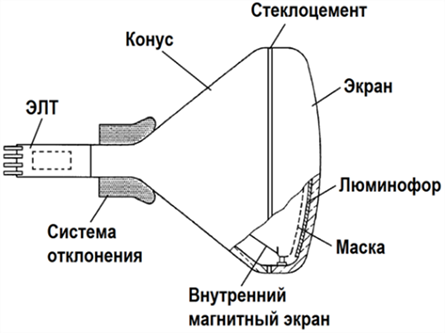

Первыми экранами в истории считаются электронно-лучевые трубки (ЭЛТ) – рисунок 1. Они работали по следующему принципу: создавался пучок электронов, который бомбардировал люминофорное покрытие внутренней стороны экрана. Кинетическая энергия электронов при соударении с люминофором переходила в энергию возбуждения атомов, что вызывало эмиссию фотонов и свечение. За этим стояла специальная система отклонения, чаще всего состоящая из катушки, которая сканировала лучом экран строка за строкой, создавая картинку. [1]

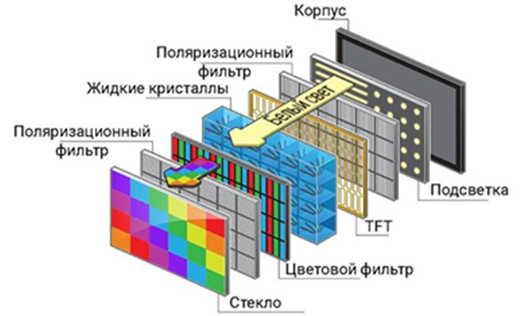

Существенные изменения в развитии экранов произошли в начале 21 века, когда на смену вакуумным технологиям пришли твердотельные, а именно жидкокристаллические (LCD) – рисунок 2. Главная идея заключалась в том, что молекулы жидких кристаллов меняют свою ориентацию под внешним электрическим полем, тем самым меняя проходящий через них свет. Структура экранов стала многослойной: экран состоял из подсветки, первого поляризатора, слоя жидких кристаллов, цветных фильтров (RGB) и второго поляризатора. Жидкие кристаллы в этой системе находятся между двумя электродами и меняют свое положение из-за напряжения: когда оно отсутствует, кристаллы находятся в “скрученном” состоянии и пропускают свет через фильтры, а когда напряжение появляется, молекулы жидких кристаллов выпрямляются и меняют угол падения света, тем самым регулируя его интенсивность для каждого субпикселя. Таким образом LCD-матрица стала разделена на отдельные пиксели, состоящие из трех цветов. Большим преимуществом стала удобная плоская конструкция, высокая четкость изображения и долговечность.

Рисунок 1. ЭЛТ

Рисунок 2. IPS

LCD имел несколько главных недостатков: малые углы обзора и низкую контрастность. Решение нашлось в технологии IPS (In-Plane Switching). Раньше в LCD матрицах молекулы жидких кристаллов располагались по спирали, поэтому при подаче напряжения они разворачивались перпендикулярно плоскости экрана. В новой технологии электроды расположены в одной плоскости, что заставляет молекулы жидких кристаллов вращаться параллельно экрану. С точки зрения оптики, это минимизирует рассеивание света, что обеспечивает лучшую цветопередачу и углы обзора до 178 градусов. Матрицы IPS обладают выдающимися характеристиками и низкой ценой, поэтому они до сих пор доминируют в огромном сегменте рынка, несмотря на другие лучшие технологии.

Рисунок 3. QLED

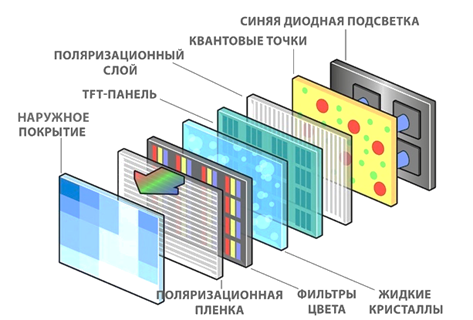

Развитие жидкокристаллических матриц получило новый импульс с внедрением технологии QLED (Quantum Dot Light-Emitting Diode), основанной на использовании полупроводниковых нанокристаллов – рисунок 3. В отличие от традиционных LCD-экранов, где белый свет подсветки разделяется фильтрами, в QLED применяется синий светодиод, активирующий слой квантовых точек (на основе фосфида индия InP или селенида кадмия CdSe). Физика процесса опирается на эффект размерного квантования: при уменьшении линейных размеров кристалла до единиц нанометров (величина, сравнимая с боровским радиусом экситона) происходит перестройка энергетического спектра и уширение запрещенной зоны полупроводника. Изменяя диаметр наночастиц, инженеры точно регулируют длину волны излучаемых фотонов в процессах фотолюминесценции, достигая монохроматического излучения высокой чистоты для зеленого и красного субпикселей. Математически прохождение светового потока сквозь последующие слои поляризаторов подчиняется закону Малюса: , где интенсивность  модулируется изменением угла  ориентации жидких кристаллов под действием поля управляющих TFT-транзисторов. Использование квантовых точек позволяет расширить цветовой охват до 100% пространства DCI-P3, минимизируя паразитные потери энергии на цветных фильтрах.

Новым технологическим прорывом стало решение отказаться от внешней подсветки в пользу органических светодиодов (Organic Light-Emitting Diode) [2]. Физика этих матриц качественно отличается от предыдущих технологий: в основу OLED легло явление инжекционной электролюминесценции в органических полупроводниках. Работу этой матрицы можно описать в три этапа: 1. При подаче напряжения происходит инжекция электронов из катода и дырок из анода. 2. Электроны переходят через слои субпикселя в эмиссионный слой. 3. В результате рекомбинации образуются экситоны – связанные состояния электрона и дырки. Серьезным преимуществом OLED и его прямых потомков (AMOLED, QD-OLED, FOLED и др.) стала заметная контрастность, потому что каждый пиксель светился в отдельности. Такие экраны могут показывать истинный черный цвет, что часто является решающим фактором для пользователей.

Несмотря на оптическое превосходство самоизлучающих матриц, OLED-технология сталкивается со значительным физическим ограничением — фотохимической и термической деградацией органических полупроводников («выгоранием»). Этот деструктивный процесс обусловлен высокой плотностью тока и локальным перегревом эмиссионного слоя, что приводит к разрыву углеродных связей в молекулах люминофора. Наиболее уязвимыми являются синие субпиксели: для эмиссии высокоэнергетических фотонов коротковолнового диапазона требуются экситоны с большой энергией связи, что ускоряет деструкцию материала. Прорывным инженерным решением данной проблемы стало внедрение архитектуры Tandem OLED. Физический принцип данной структуры заключается в последовательном вертикальном наслоении нескольких (чаще всего двух) независимых излучающих OLED-пакетов, разделенных электропроводящим зарядогенерирующим слоем (CGL — Charge Generation Layer). Приложение внешнего поля вызывает генерацию электронов и дырок внутри CGL, которые инжектируются в соседние эмиссионные слои. Это позволяет распределить общую яркость между слоями: для достижения заданного светового потока требуется в два раза меньшая плотность тока на каждый индивидуальный слой, что снижает термическую нагрузку и увеличивает общий ресурс работы дисплея более чем в 3–4 раза.

В начале 2020-х годов начали появляться складные экраны телефонов на базе OLED. Нужно было найти компромисс между модулем Юнга (характеристикой жесткости) и способностью к эластичной деформации. Такое решение нашли в высокотемпературном полиимиде. Инженеры внедрили многослойную структуру из этого материала и органических слоев нитрида кремния, чтобы при складывании самый хрупкий слой (сама OLED-матрица) находилась в нейтральной линии, где нет ни сжатия, ни растяжения. Но в этой технологии существовала важная проблема – появление складки на месте сгибания, которая возникала из-за механического гистерезиса. В 2026 году компания Samsung решила эту проблему с помощью слоев неньютоновских эластомеров, которые могут мгновенно изменять свою форму, исключая критический изгиб. Математическое и механическое моделирование процессов изгиба гибких OLED-панелей требует точного расчета поля напряжений внутри многослойной конструкции. Согласно теории упругости, при изгибе пластины ее внешние слои испытывают деформацию растяжения, а внутренние — сжатия; между ними пролегает плоскость нулевой деформации, называемая нейтральной линией. Величина относительной деформации  описывается линейным соотношением , где  — расстояние от нейтральной оси, а  — радиус кривизны изгиба. Чтобы предотвратить механическое разрушение хрупких проводящих дорожек из оксида индия-олова (ITO) и самих диодов, инженеры применяют оптически прозрачные клеи (OCA) с регулируемыми реологическими свойствами, динамически смещающие нейтральную линию непосредственно в плоскость расположения OLED-активного слоя. Другим важным шагом стало снижение общей толщины дисплейного модуля за счет устранения классического кругового поляризатора (толщиной до 100 мкм), необходимого для гашения бликов. В передовых гибких матрицах применяется технология COE (Color Filter on Encapsulation), при которой тонкопленочные цветные фильтры субпикселей наносятся методом фотолитографии непосредственно поверх тонкослойной инкапсуляции OLED (нанослои оксида и нитрида кремния). Это уменьшает общую толщину «сэндвича» панели более чем на 20%, кратно снижая внутренние механические напряжения при изгибе и предотвращая деламинацию (отслоение) слоев.

Рисунок 4. MicroLED

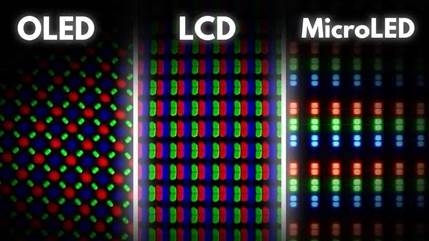

Физические основы технологии MicroLED и проблема массового переноса. Фундаментальным шагом в преодолении недостатков органических соединений стало создание технологии MicroLED – рисунок 4. Физика этих матриц базируется на использовании субмикронных светодиодов на основе неорганических полупроводников, в частности нитрида галлия (GaN) и фосфида галлия (GaP). В отличие от органики, неорганические кристаллы обладают колоссальной термической стабильностью, экстремально высокой плотностью излучения (пиковая яркость может превышать 100 000 нит) и субмикросекундным временем отклика. Однако перевод технологии на стадию массового производства сопряжен со сложнейшей инженерно-физической задачей — проблемой «массового переноса» (mass transfer). Поскольку светодиоды эпитаксиально выращиваются на сапфировых или кремниевых подложках диаметром несколько дюймов, их необходимо переместить на стеклянную управляющую TFT-панель большой площади. Для дисплея с разрешением 4K требуется прецизионно, с субмикронной точностью, перенести около 25 миллионов независимых микрокристаллов без единого дефекта. Современные подходы включают использование лазерно-индуцированного прямого переноса (LIFT), где ультракороткие лазерные импульсы испаряют буферный слой, «выстреливая» микродиод в целевую ячейку, или применение эластомерных штампов, использующих силы Ван-дер-Ваальса для захвата групп кристаллов. [2]

В общественных местах (в метро, автобусе или кафе) людей часто волнует вопрос приватности. С целью повышения приватности инженеры придумали стекла-антишпионы, которые намеренно сужали углы обзора и сильно понижали яркость экрана, чтобы только владелец мог четко увидеть изображение. Очевидно, это совсем не удобно при постоянном использовании, особенно если экран нужно показать другому человеку. На этом фоне та же компания Samsung интегрировала функцию “антишпион” прямо в матрицу, которую можно включать и выключать одним нажатием [3]. Инженеры добавили жидкокристаллическую направляющую маску поверх OLED-пикселей. В обычном режиме маска полностью прозрачна, и свет распространяется во все стороны. При активации режима защиты подается ток, из-за чего жидкие кристаллы поворачиваются и возникает эффект полного отражения, свет фокусируется строго перпендикулярно поверхности экрана. В результате угол обзора от привычных 178 градусов сужается до 30. Владелец видит такую же четкую картинку, а сидящий рядом человек – абсолютно черный экран.

Технология виртуальной реальности потребовала от инженеров решения уникальных физических задач. В VR-очках дисплеи расположены на расстоянии всего 3-5 см от глаз, в то время как ближняя точка ясного зрения у взрослого человека – около 10-25 см. Чтобы человек мог видеть виртуальную реальность, не отличимую от настоящей, инженеры поставили линзу Френеля, которая преломляет лучи так, чтобы они входили в глаз параллельно или под малым углом. В итоге оптика VR-очков обманывает глаз, создавая мнимое изображение на расстоянии 1.5-2 метра. Сам принцип древний, применялся еще в стереоскопах 19 века, но современная реализация прорывная. В современных VR-устройствах стоят жидкие линзы, которые могут менять кривизну в зависимости от электрического поля, тем самым они динамически адаптируются под физиологию глаза, чтобы те не уставали через несколько минут. Также в современных VR-устройствах матрицу Micro-LED, физические основы которой рассмотрены выше, печатают прямо на кремниевой подложке процессора (технология MicroOLED / MicroLED-on-Silicon). [4]

Важный аспект эволюции дисплейных технологий лежит в плоскости биофизики и экологии человека, а именно в минимизации негативного воздействия искусственного излучения на зрительный аппарат. Ключевой проблемой современных полупроводниковых излучателей является избыток высокоэнергетического видимого излучения синего спектра (HEV-light, High-Energy Visible) в диапазоне длин волн от 415 до 455 нм. Согласно закону Планка , укорочение длины волны  приводит к экспоненциальному росту энергии фотонов. Такое излучение беспрепятственно проходит сквозь роговицу и хрусталик, достигая макулы сетчатки, где провоцирует генерацию активных форм кислорода (запуская окислительный стресс) и ускоряет фотохимическое разрушение фоторецепторов. Физическое решение данной проблемы в современных матрицах заключается в структурной модификации химического состава люминофоров или полупроводниковых гетероструктур. Путем точного изменения параметров квантовых ям (например, регулированием доли индия в полупроводниковых слоях InGaN) инженерам удается сместить пик эмиссии синего субпикселя в более безопасную длинноволновую область (460–465 нм). При этом энергия фотонов падает ниже критического порога фототоксичности, а визуальное восприятие цвета человеком и общий цветовой баланс экрана остаются неизменными.

Заключение. За последние десятилетия индустрия прошла путь от громоздких лучевых трубок до самосветящихся структур, которые показывают картинку, неотличимую от реальности. На ранних этапах развитие экранов определялось классической электродинамикой, в 2026 году этот процесс неразрывно связан с полупроводниками и нанотехнологиями. Существует распространённое мнение, что развитие технологий этой сферы завершилось на IPS, ведь визуальные отличия незначительны. Однако данная работа доказала обратное: качественные изменения происходят ежегодно. Таким образом эволюция экранов направлена в сторону создания “умных” материалов, которые способны менять свои свойства в реальном времени.
