РАЗРАБОТКА АУДИОПЛАГИНА ВРЕМЕННОЙ ФОРМООБРАЗУЮЩЕЙ ОБРАБОТКИ ДЛЯ ЦИФРОВЫХ АУДИОСТАНЦИЙ

АННОТАЦИЯ

Статья посвящена разработке программного аудиоплагина для цифровых аудиостанций (DAW), предназначенного для временной формообразующей обработки сигнала. Актуальность работы обусловлена растущими требованиями к гибкости и качеству цифровой обработки звука и ограниченной доступностью профессиональных решений для начинающих пользователей. В работе описаны принципы временной обработки, обсуждена структура прототипа, основанного на регуляторах Attack, Release и Drive и модуле низкочастотной модуляции (LFO). Приведены результаты тестирования плагина в среде DAW и обозначены перспективы дальнейшего развития.

Ключевые слова: цифровая обработка аудиосигнала, аудиоплагины, VST3, временная формообразующая обработка, DAW, LFO, Attack, Release, Drive.

В цифровых аудио‑станциях (DAW) обработка звука реализуется в виде цепочек алгоритмов, каждый из которых выполняет специализированную задачу – эквализацию, динамическую коррекцию, пространственную обработку и другие преобразования. В отличие от статических эффектов, временная формообразующая обработка ориентирована на управление динамикой переходных процессов, микродинамикой и временной структурой аудиосигнала, что особенно востребовано в современной электронной музыке и саунд‑дизайне. Тем не менее большинство профессиональных аудиоплагинов этого класса обладают высокой функциональной насыщенностью и сложным интерфейсом, что препятствует их освоению начинающими пользователями. Это обусловливает необходимость создания доступных решений, обеспечивающих базовые функции временной обработки при упрощённом интерфейсе.

Анализ существующих решений показывает, что крупные коммерческие плагины, такие как ShaperBox, Effectrix и Gross Beat, предоставляют широкие возможности временной модуляции, но закрытость исходного кода, высокая сложность и лицензионные ограничения делают их мало подходящими для образовательных и исследовательских целей. В то же время модульные среды наподобие Max/MSP или Pure Data позволяют быстро прототипировать эффекты, но ограничены в экспортных возможностях и не обеспечивают контролируемой архитектуры. Разработка собственного аудиоплагина формата VST3 позволяет объединить преимущества адаптируемости, открытости и практической применимости.

Целью исследования стало создание прототипа аудиоплагина временной формообразующей обработки, реализующего параметрическое управление атаками и релизом, нелинейным насыщением сигнала и низкочастотной модуляцией. Основными задачами являются: анализ предметной области и существующих подходов, формулирование требований, выбор технологического стека, проектирование архитектуры, реализация прототипа и его тестирование.

Плагин реализует модель параметрического управления, состоящую из трёх основных регуляторов - Attack, Release и Drive. Параметры Attack и Release определяют скорость нарастания и спадания воздействия обработки, задавая инерционность алгоритма и влияя на плавность переходных процессов. Регулятор Drive отвечает за степень нелинейного усиления и насыщения сигнала; повышение значения приводит к появлению гармонических искажений и изменению тембра, поэтому параметр ограничивается допустимым диапазоном. В качестве дополнительного модуля используется низкочастотный осциллятор (LFO) с параметрами Depth и Rate; Depth задаёт амплитуду модуляции, а Rate – её скорость. Реализованы два режима LFO: свободная частота (Hz) и синхронизация с темпом DAW по долям такта.

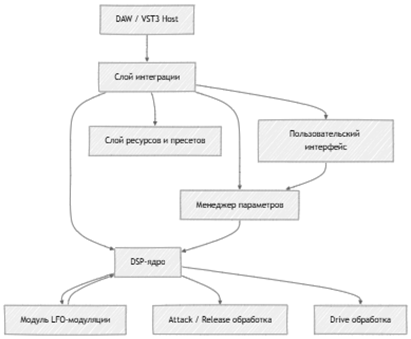

Схема компонентов плагина приведена на рисунке 1. Центральным элементом является DSP‑ядро, реализующее алгоритм обработки в режиме реального времени. Ядро принимает входной аудиобуфер, применяет вычисление LFO, управляет временными параметрами и нелинейным усилением и возвращает обработанный буфер хосту. Модуль управления параметрами обеспечивает синхронизацию значений регуляторов с пользовательским интерфейсом и системой автоматизации DAW. Отдельный модуль модуляции генерирует LFO‑сигнал и передаёт его в DSP‑ядро. Слой интеграции отвечает за корректную работу плагина в формате VST3: регистрацию параметров, обмен аудиоданными и сохранение состояния.

Рисунок 1. Диаграмма компонентов разрабатываемого аудиоплагина

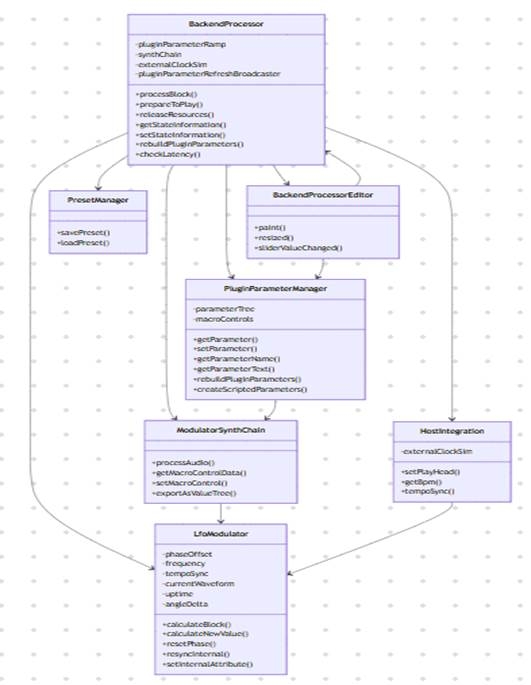

Для детализации внутренней структуры была построена UML‑диаграмма классов (см. рисунок 2). Класс BackendProcessor координирует обработку и взаимодействие с хостом, класс ModulatorSynthChain инкапсулирует DSP‑ядро, LfoModulator реализует генерацию низкочастотного сигнала, а PluginParameterManager управляет регистрацией и обновлением параметров.

Рисунок 2. UML‑диаграмма классов аудиоплагина

Для реализации выбрана связка HISE и JUCE. HISE обеспечивает быстрый цикл прототипирования: позволяет собрать цепочку обработки, настроить пользовательский интерфейс и выполнить экспорт проекта в формат VST3. JUCE используется для компиляции экспортированного кода и обеспечивает кроссплатформенную совместимость. Такой стек сочетает гибкость низкоуровневой разработки и удобство визуального проектирования. Параметры и алгоритмы обработчика реализованы на языке C++ внутри среды HISE. После настройки цепочки эффектов и интерфейса проект экспортируется в виде исходного кода на базе JUCE, компилируется в Visual Studio и затем проверяется в целевых DAW (FL Studio, Reaper). Схема рабочей структуры проекта отображена на рисунке 3.

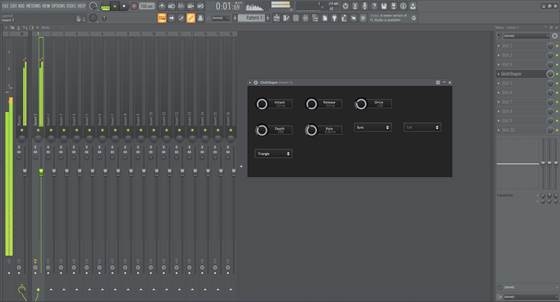

Рисунок 3. Интерфейс плагина в окне FL Studio

Процесс разработки плагина строился итеративно: сначала в HISE задавались параметры и цепочка DSP‑узлов, затем выполнялось прослушивание тестовых материалов, корректировались диапазоны регуляторов и нелинейные кривые. Экспортированный проект собирался с помощью JUCE и MSBuild и устанавливался в каталог VST3. На этапе тестирования проверялись:

• корректность работы регуляторов и LFO при крайних значениях;
• устойчивость плагина при длительном воспроизведении (15–30 минут);
• отсутствие звуковых артефактов и сбоев при изменении размера буфера и частоты дискретизации;
• возможность автоматизации параметров в DAW и сохранения/восстановления состояния проекта.

Разработанный аудиоплагин имеет интуитивный интерфейс, разделённый на две зоны: ядро временной обработки и модуль модуляции. Регуляторы Attack и Release позволяют плавно управлять скоростью изменения обработки, что особенно полезно для выделения атаки ударных или смягчения релиза синтезаторных звуков. Параметр Drive обеспечивает регулируемое насыщение, позволяя получать как мягкий «теплый» тембр, так и агрессивную форму искажения. Блок LFO со сменой формы волны (синус, треугольник, пила, квадрат) и синхронизацией с темпом DAW позволяет создавать ритмические эффекты пульсации и гейтинга.

Тестирование показало, что плагин корректно загружается в FL Studio, Reaper и других совместимых DAW. Изменение параметров в реальном времени не вызывает артефактов или сбоев аудио‑потока, задержка обработки остаётся в пределах допустимого для live‑использования. Встроенная система сохранения пресетов позволяет хранить и делиться пользовательскими настройками. По сравнению с профессиональными решениями плагин обладает меньшим числом параметров, но обеспечивает достаточную выразительность для учебных и исследовательских задач.

Представленный в статье прототип аудиоплагина реализует базовые принципы временной формообразующей обработки, сочетая плавное управление атакой и релизом, нелинейное насыщение и низкочастотную модуляцию. Использование стека HISE/JUCE позволило сократить время разработки и обеспечить прозрачность архитектуры. Плагин может служить основой для дальнейших исследований в области цифровой обработки звука и для учебных практикумов по программной инженерии аудиоэффектов. Дальнейшее развитие может включать расширение набора параметров, внедрение многополосной обработки и улучшение графического интерфейса.

Список литературы:

1. Пиркл У. Проектирование аудиоэффектов на C++: для AAX, VST и AU. – М.: ДМК Пресс, 2021.
2. Рабинер Л. Р., Гоулд Б. Теория и применение цифровой обработки сигналов. – М.: Мир, 1978.
3. Рейс Д. А., Макферсон М. Д. Аудиоэффекты: теория, реализация и применение. – М.: Техносфера, 2016.
4. HISE Documentation [Электронный ресурс]. – Режим доступа: https://docs.hise.audio/ (дата обращения: 14.06.2026).
5. JUCE Documentation [Электронный ресурс]. – Режим доступа: https://docs.juce.com/ (дата обращения: 14.06.2026).
6. Steinberg. VST 3 Plug‑in Format Specification [Электронный ресурс]. – Режим доступа: https://developer.steinberg.help/display/VST/VST+3+Specification (дата обращения: 14.06.2026).
