ПРОЕКТИРОВАНИЕ ГИБРИДНОЙ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ НА ОСНОВЕ ТЕПЛОВЫХ НАСОСОВ «ВОЗДУХ–ВОДА» ДЛЯ УСЛОВИЙ ЗАБАЙКАЛЬСКОГО КРАЯ

АННОТАЦИЯ

В статье представлены результаты разработки гибридной системы теплоснабжения индивидуального жилого дома в резко континентальном климате Забайкалья (г. Чита). На основе метода бин-часов (EN 14825) с учётом поправочных коэффициентов на оттайку и инверторную модуляцию рассчитан сезонный коэффициент преобразования (SCOP) теплового насоса «воздух–вода» Hisense AHM-080H. Для низкотемпературного режима (теплые полы, 35 °C) получено SCOP = 3,36, для радиаторного (55 °C) – 1,84. Предложена гибридная схема: два тепловых насоса (2×8 кВт), буферный бак 500 л, резервный электрокотёл 12 кВт. Технико-экономический анализ показал срок окупаемости 8 лет, годовую экономию 178,6 тыс. руб., снижение выбросов CO₂ на 64 % по сравнению с угольной котельной. Разработан алгоритм прогнозного управления (MPC) для дополнительной экономии 10–12 %.*

Ключевые слова: тепловой насос «воздух–вода», холодный климат, Забайкалье, метод бин-часов, SCOP, гибридная система, технико-экономический анализ, выбросы CO₂.

Введение

Забайкальский край характеризуется резко континентальным климатом с продолжительным отопительным периодом (240 суток) и экстремально низкими температурами (расчётная температура наиболее холодной пятидневки –37 °C, абсолютный минимум –49 °C). Традиционное теплоснабжение индивидуальных домов базируется на угольных котлах или прямом электронагреве, что приводит к высоким эксплуатационным расходам и значительным выбросам парниковых газов [1].

Современные тепловые насосы (ТН) типа «воздух–вода» с технологией двухфазного впрыска (EVI) и инверторными компрессорами успешно эксплуатируются в странах Северной Европы, Канаде и Китае [2–4]. Однако для условий Забайкалья отсутствуют адаптированные методики проектирования гибридных систем, учитывающие реальное распределение температур, сезонный коэффициент преобразования (SCOP) и экономическую эффективность. Цель настоящей работы – разработка научно обоснованных рекомендаций по выбору параметров и режимов эксплуатации ТН «воздух–вода» для энергоэффективного теплоснабжения индивидуального дома в г. Чите.

Методы исследования

Объект-прототип – двухэтажный жилой дом в г. Чита площадью 256 м², расчётные теплопотери при –37 °C составляют 24 кВт, удельная тепловая характеристика – 93,75 Вт/м².

Расчёт SCOP. Использован метод бин-часов согласно стандарту EN 14825:2018. Исходные климатические данные (распределение температур по часам) получены из СП 131.13330.2025 и базы ФГБУ «ВНИИГМИ-МЦД» за период 1991–2024 гг. (метеостанция «Чита»). Отопительный период – 5760 часов. Зависимость COP от температуры наружного воздуха определена линейной интерполяцией паспортных данных теплового насоса Hisense AHM-080H (хладагент R32): COP(+7/35°C)=4,90; COP(–7/35°C)=3,14; COP(+7/55°C)=3,00; COP(–7/55°C)=1,97. В расчёт введены поправочные коэффициенты: на оттайку (f_defrost = 0,92…1,00) по данным производителя и на инверторную модуляцию K_inv = 1,10 (согласно EN 14825). Резервный электрокотёл включается при T ≤ –22 °C; эти часы исключены из знаменателя SCOP.

Гидравлическое моделирование выполнено с использованием уравнений Дарси–Вейсбаха и местных сопротивлений. Технико-экономический анализ проведён по показателям NPV, IRR, дисконтированный срок окупаемости при горизонте 20 лет и ставке дисконтирования 12 %. Экологическая оценка базируется на коэффициенте эмиссии энергосистемы Забайкальского края (0,45 кг CO₂/кВт·ч).

Результаты и их обсуждение

Климатический профиль и SCOP

Распределение часов отопительного периода по температурным интервалам представлено в табл. 1. Суммарное время работы ТН (без учёта 200 часов при T < – 25 °C) – 5100 часов.

Таблица 1.

Расчёт SCOP для низкотемпературного режима (W35, теплые полы)

Суммарная взвешенная величина Σ(COP_corr·hᵢ) = 17 132.

SCOP = 17 132 / 5100 = 3,36.

Для высокотемпературного режима (W55) SCOP = 1,84, что подтверждает нецелесообразность использования радиаторов с ТН в холодном климате. Точка бивалентности определена на уровне –22 °C, доля покрытия годовой тепловой нагрузки тепловым насосом составляет 91,2 %.

Гибридная система и подбор оборудования

На основе анализа гидравлических стандартов (WPSM, BWP) предложена последовательно-параллельная схема включения буферной ёмкости.

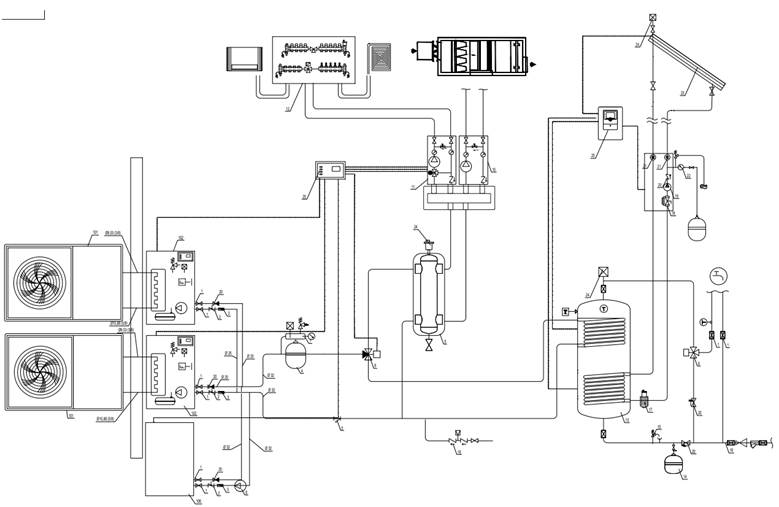

Рисунок 1. Принципиальная гидравлическая схема

Основные компоненты представленные на рис. 1: два тепловых насоса Hisense AHM-080H (сплит-исполнение, гидромодуль внутри помещения); бак-аккумулятор 500 л (гидравлическая стрелка + теплоаккумулятор); резервный электрокотёл 12 кВт (включение при T < –25 °C или аварии). Гидравлический расчёт показал, что встроенные насосы ТН (напор 7,6 м, номинальный расход 1,38 м³/ч) обеспечивают требуемый расход при суммарных потерях 0,58 м вод. ст. Требуется установка балансировочных клапанов.

Технико-экономический анализ

Годовая тепловая нагрузка объекта – 54 200 кВт·ч. Доля покрытия ТН – 91,2 % (49 430 кВт·ч), электрокотлом – 8,8 % (4 770 кВт·ч).

Электропотребление ТН при SCOP = 3,36: 49 430 / 3,36 = 14 711 кВт·ч.

Электропотребление котла: 4 770 / 0,98 = 4 867 кВт·ч.

Суммарное электропотребление: 19 578 кВт·ч.

При тарифе 5,0 руб./кВт·ч годовые затраты – 97,9 тыс. руб.

Базовый вариант (прямой электронагрев): 54 200 / 0,98 × 5,0 = 276,5 тыс. руб./год.

Годовая экономия – 178,6 тыс. руб.

Капитальные затраты (CAPEX) для варианта с двумя ТН представлены в табл. 2.

Таблица 2.

Структура CAPEX (вариант «2 ТН», тыс. руб.)

Экономические показатели (горизонт 20 лет, r = 12 %):

• NPV = –90 тыс. руб. (при росте тарифов 5 % становится положительным на 8-м году);
• IRR = 11,0 %;
• простой срок окупаемости – 8 лет;
• дисконтированный срок – ≈9,5 лет.

Альтернативные конфигурации (3 ТН, 4 ТН, 4 ТН+ВИЭ) дают более низкие IRR (7,4 %, 5,2 %, 2,6 % соответственно). Интеграция PVT-панелей (20 м²) приводит к сроку окупаемости >30 лет, что экономически нецелесообразно без субсидий.

Экологическая эффективность

Выбросы CO₂ для традиционной угольной котельной: 54 200 × 0,45 = 24 390 кг/год.

Для гибридной системы (без PVT): 19 578 × 0,45 = 8 810 кг/год.

Снижение – 64 %. При интеграции ВИЭ снижение достигает 72 %.

Дополнительно исключаются выбросы твёрдых частиц, SO₂, NOₓ и бенз(а)пирена на месте эксплуатации. Риски утечек хладагента R32 (GWP=675) минимизируются детекторами и регламентным обслуживанием; среднегодовой выброс от утечек на порядок меньше экономии CO₂.

Алгоритм прогнозного управления (MPC)

Для повышения эффективности предложен контроллер с модельным прогнозированием (MPC) на базе Wiren Board 7. Алгоритм использует 24-часовой прогноз температуры и инсоляции (API OpenWeatherMap), а также ночной дифференцированный тариф. Целевая функция – минимизация стоимости потреблённой электроэнергии при соблюдении теплового комфорта (T_комн = 22±1 °C). Ожидаемое дополнительное снижение эксплуатационных затрат – 10–12 % по сравнению с классическим погодозависимым управлением.

Заключение

1. Для климатических условий г. Читы (резко континентальный климат, отопительный период 5760 часов, 200 часов ниже –25 °C) тепловой насос «воздух–вода» Hisense AHM-080H с технологией EVI и хладагентом R32 обеспечивает SCOP = 3,36 в низкотемпературном режиме (35 °C). Полученное значение верифицировано методом бин-часов и согласуется с мировыми данными для холодного климата.
2. Оптимальная гибридная конфигурация для дома 256 м²: два ТН по 8 кВт, буферный бак 500 л, резервный электрокотёл 12 кВт. Доля покрытия тепловой нагрузки ТН – 91,2 %.
3. Технико-экономический анализ показал: CAPEX = 1 424 тыс. руб., годовая экономия 178,6 тыс. руб., простой срок окупаемости 8 лет, IRR = 11,0 %. Проект целесообразен для частных инвестиций при льготном кредитовании или с учётом роста тарифов.
4. Экологический эффект – снижение выбросов CO₂ на 64 % (с 24,4 до 8,8 т/год) по сравнению с угольной котельной, полное исключение локальных выбросов сажи и токсичных газов.
5. Внедрение MPC-управления позволяет дополнительно сократить энергозатраты на 10–12 %.
6. Интеграция PVT-панелей без государственных субсидий экономически нецелесообразна (окупаемость >30 лет).
