МЕТОДЫ ОБЕСПЕЧЕНИЯ СЕТЕВОГО ВЗАИМОДЕЙСТВИЯ ПРИ ПЕРЕСЕЧЕНИИ IP-АДРЕСНЫХ ПРОСТРАНСТВ В КОРПОРАТИВНЫХ СЕТЯХ

METHODS FOR ENABLING NETWORK COMMUNICATION IN OVERLAPPING IP ADDRESS SPACES IN CORPORATE NETWORKS

Kalinin Nikita Alekseevich

Student, Department of Telecommunication Systems and Information Security, Russian New University,

Russia, Moscow

АННОТАЦИЯ

В статье рассматривается проблема обеспечения сетевого взаимодействия между организациями, использующими пересекающиеся диапазоны частных IP-адресов. Проведён сравнительный анализ методов решения: двойного NAT, L4-проксирования, VPN с трансляцией адресов и SD-WAN. Описана практическая реализация связки L4-прокси и внутреннего DNS-сервера, при которой DNS возвращает IP-адреса прокси-узлов вместо реальных адресов сервисов, обеспечивая прозрачное взаимодействие без изменения клиентского кода.

ABSTRACT

The article addresses the problem of enabling network communication between organizations using overlapping private IP address ranges. A comparative analysis of solution methods is conducted: double NAT, L4 proxying, VPN with address translation, and SD-WAN. The practical implementation of an L4 proxy combined with an internal DNS server is described, where DNS returns proxy node IP addresses instead of real service addresses, enabling transparent interaction without modifying client code.

Ключевые слова: IP-адресация, RFC 1918, пересечение адресных пространств, L4-прокси, NAT, split-horizon DNS, NGINX stream, корпоративные сети.

Keywords: IP addressing, RFC 1918, overlapping address spaces, L4 proxy, NAT, split-horizon DNS, NGINX stream, corporate networks.

1. Введение

Стандарт RFC 1918 определяет три диапазона частных IP-адресов: 10.0.0.0/8, 172.16.0.0/12 и 192.168.0.0/16, которые предназначены для использования внутри изолированных сетей и не маршрутизируются в глобальном интернете [1]. На практике большинство организаций при развёртывании корпоративной инфраструктуры независимо друг от друга выбирают адресацию из одних и тех же популярных диапазонов — как правило, из блока 10.0.0.0/8.

Ситуация пересечения адресных пространств возникает при слиянии и поглощении компаний (M&A), установлении партнёрских интеграций, организации межоблачного взаимодействия (мультиклауд), а также при подключении внешних подрядчиков к корпоративным ресурсам [2]. Во всех этих сценариях требуется обеспечить доступность конкретных сервисов одной организации для другой, несмотря на то что обе стороны используют одинаковые IP-диапазоны.

В настоящей статье проводится сравнительный анализ методов решения данной задачи и описывается практическая реализация связки L4-прокси с внутренним DNS-сервером, обеспечивающей прозрачное взаимодействие без модификации клиентских приложений.

2. Постановка задачи

Рассмотрим типичный сценарий: две организации (условно — Компания A и Компания B) используют пересекающиеся подсети из блока 10.0.0.0/8. Компания A предоставляет API-сервис, к которому необходимо организовать доступ для приложений Компании B. Прямая IP-маршрутизация между сетями невозможна: пакет, адресованный, например, хосту 10.10.5.20 в сети Компании B, будет направлен в локальную подсеть Компании B, а не к целевому хосту в сети Компании A, поскольку маршрутизатор не может различить, к какому из одинаковых адресных пространств относится назначение [3]. Данная ситуация продемонстрирована на рисунке 1.

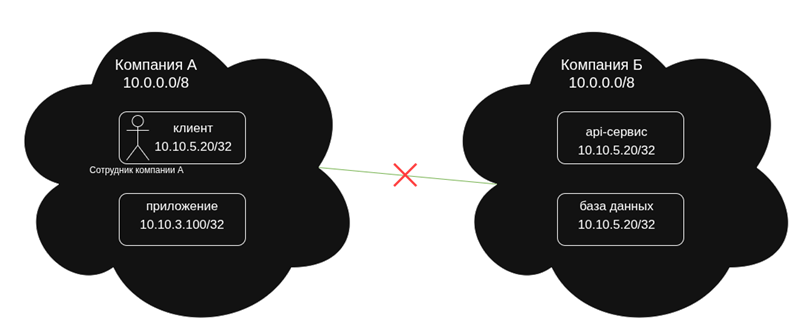

Рисунок 1. Проблема пересечения IP-адресных пространств

Требования к решению: минимальное вмешательство в существующую инфраструктуру обеих сторон; прозрачность для клиентских приложений (без изменения кода); поддержка TCP-протоколов прикладного уровня; возможность масштабирования при добавлении новых интегрируемых сервисов.

3. Сравнительный анализ методов решения

3.1. Двойной NAT

Двойной NAT (Double NAT) предполагает трансляцию адресов на обеих границах сетей. Пакет, исходящий из Компании B, проходит NAT на шлюзе Компании B (меняется источник), затем ещё один NAT на шлюзе Компании A (меняется назначение). Метод прост в понимании и не требует дополнительных узлов, однако создаёт проблемы для протоколов, которые встраивают IP-адреса в полезную нагрузку (FTP, SIP, IPsec), а также усложняет отладку сетевых соединений [3].

3.2. VPN с трансляцией адресов

Организация VPN-туннеля между компаниями с одновременной трансляцией адресов внутри туннеля позволяет использовать наложенные (overlay) сети с неперекрывающейся адресацией. Например, в туннеле адреса Компании A могут быть перемаппированы в диапазон 172.16.0.0/12, а адреса Компании B — в 192.168.0.0/16. Метод надёжен, но требует согласования адресных схем, настройки VPN-оборудования с обеих сторон и существенных изменений в маршрутизации [2].

3.3. SD-WAN

Современные SD-WAN-решения предоставляют встроенные механизмы управления оверлейными сетями и могут автоматически разрешать конфликты адресации. Однако их применение оправдано преимущественно в крупных энтерпрайз-средах с централизованным управлением сетью: высокая стоимость лицензирования и сложность развёртывания делают этот подход избыточным для точечной интеграции двух конкретных сервисов [2].

3.4. L4-проксирование

L4-прокси — специализированный узел с несколькими сетевыми интерфейсами или маршрутами, принимающий TCP-соединение от одной стороны и устанавливающий новое соединение к другой. Прокси-сервер использует собственный IP-адрес из незанятого (не конфликтующего) диапазона в качестве посредника. Оба клиента видят адрес прокси, а не реальные адреса друг друга, что полностью устраняет конфликт адресации [4].

Преимущества метода: не требует изменений в маршрутизации сетей обеих сторон; работает с любым TCP-протоколом без декодирования прикладного уровня; легко масштабируется добавлением новых прокси-правил; минимальная задержка по сравнению с полноценными прокси L7-уровня. Именно этот метод рекомендуется в качестве базового для рассматриваемого сценария.

4. Практическая реализация на основе NGINX stream и DNS

4.1. L4-прокси средствами NGINX stream

NGINX поддерживает режим TCP/UDP-проксирования через модуль ngx_stream_core_module, активируемый блоком stream{} в конфигурации [4]. В отличие от блока http{}, stream-прокси не разбирает содержимое пакетов: он лишь устанавливает соединение с указанным upstream и пересылает байты в обоих направлениях. Это обеспечивает совместимость с любым протоколом поверх TCP — HTTP, gRPC, базы данных, очереди сообщений.

Прокси-узел размещается в сети с отдельным IP-диапазоном, доступным для обеих сторон. Для каждого интегрируемого сервиса создаётся отдельный upstream с реальным IP-адресом сервиса и соответствующий server-блок, принимающий соединения на выделенном порту. Количество правил масштабируется линейно: добавление нового сервиса сводится к добавлению нескольких строк конфигурации.

4.2. DNS как механизм прозрачной подмены адресов

Базовая реализация L4-прокси требует, чтобы клиентское приложение явно указывало IP-адрес прокси-узла и нужный порт вместо реального адреса сервиса. Это нарушает принцип прозрачности: необходимо модифицировать конфигурацию каждого клиента. Решением служит внутренний DNS-сервер с механизмом split-horizon DNS [5].

Схема работы следующая. На стороне Компании B развёртывается внутренний DNS-сервер (или вносятся зоны в существующий), который для доменных имён сервисов Компании A возвращает не реальные IP-адреса этих сервисов, а IP-адреса прокси-узлов. Клиентское приложение обращается по имени хоста, резолвит его через DNS и получает адрес прокси. Соединение устанавливается с прокси, который перенаправляет его к реальному сервису. Аналогичная конфигурация создаётся зеркально на стороне Компании A для сервисов Компании B.

Такой подход полностью прозрачен для приложений: они продолжают использовать привычные доменные имена, не зная об изменении маршрута. DNS-записи типа A для каждого интегрируемого сервиса содержат IP-адрес соответствующего прокси-порта, а в случае нескольких экземпляров прокси — несколько A-записей для балансировки нагрузки [5]. Полная схема взаимодействия представлена на рисунке 2.

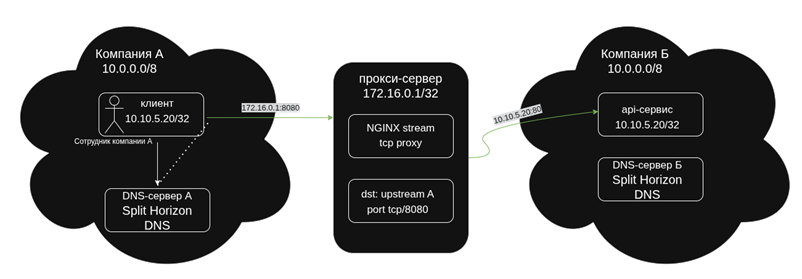

Рисунок 2. Схема взаимодействия через L4-прокси с DNS-подменой

5. Выводы по сравнению методов

На основании рассмотренных подходов можно выделить ключевые критерии выбора: глубина вмешательства в инфраструктуру, прозрачность для приложений, поддержка произвольных протоколов и сложность масштабирования. Двойной NAT прост в первоначальной настройке, однако ненадёжен при использовании протоколов с встроенными адресами и затрудняет диагностику. VPN с трансляцией обеспечивает полную изоляцию, но требует согласованных изменений с обеих сторон. SD-WAN избыточен для точечных интеграций. L4-прокси в сочетании с DNS-подменой предоставляет оптимальный баланс: минимальное вмешательство, прозрачность для клиентов и поддержку любых TCP-протоколов [2, 3, 4].

6. Заключение

Проблема пересечения IP-адресных пространств является распространённой инженерной задачей, возникающей при интеграции корпоративных сетей. Среди рассмотренных методов наилучшее соотношение простоты реализации и прозрачности для приложений обеспечивает связка L4-прокси на базе NGINX stream с внутренним DNS-сервером, использующим механизм split-horizon. DNS-подмена адресов позволяет клиентским приложениям продолжать обращаться к сервисам по именам хостов, не зная о промежуточном прокси-уровне.

Предложенный подход не требует изменений в маршрутизации ни одной из сторон, работает с произвольными TCP-протоколами и легко масштабируется при добавлении новых интегрируемых сервисов. Описанная архитектура применима в сценариях партнёрских интеграций, слияний и поглощений компаний, а также при организации мультиклаудных подключений с пересекающейся адресацией.

Список литературы:

1. Rekhter Y., Moskowitz B., Karrenberg D. et al. Address Allocation for Private Internets. RFC 1918. — IETF, 1996. [Электронный ресурс] — Режим доступа: https://www.rfc-editor.org/rfc/rfc1918 (дата обращения: 10.05.2025).
2. Tanenbaum A.S., Wetherall D.J. Computer Networks. 5th ed. — Prentice Hall, 2011. — 960 с.
3. Halabi S. Internet Routing Architectures. 2nd ed. — Cisco Press, 2000. — 576 с.
4. NGINX. Module ngx_stream_core_module. Официальная документация. [Электронный ресурс] — Режим доступа: https://nginx.org/en/docs/stream/ngx_stream_core_module.html (дата обращения: 10.05.2025).
5. Albitz P., Liu C. DNS and BIND. 5th ed. — O'Reilly Media, 2006. — 622 с.
