МЕТОДОЛОГИЯ ОПРЕДЕЛЕНИЯ СМЕТНОЙ СТОИМОСТИ РАЗРАБОТКИ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ ДЛЯ ОБЪЕКТОВ АТОМНОЙ ЭНЕРГЕТИКИ

​АННОТАЦИЯ

В статье предложена методология определения сметной стоимости разработки деталировочных чертежей (КМД) металлических конструкций для объектов атомной энергетики. Показано, что действующие справочники базовых цен не учитывают совокупность отраслевых факторов, формирующих трудоёмкость разработки документации на атомных станциях. Научная новизна заключается в обосновании системы отраслевых поправочных коэффициентов, отражающих категорию безопасности конструкции, узловую насыщенность, сейсмические сочетания нагрузок, требования к неразрушающему контролю сварки и степень унификации. Предложена расчётная модель сметной стоимости на основе удельной стоимости разработки на единицу массы металлопроката. Апробация на фрагменте металлоконструкций показала, что отраслевой множитель достигает 1,9–2,4, а средневзвешенная скорректированная стоимость разработки составляет около 17,8 тыс. руб. на тонну.

ABSTRACT

The article proposes a methodology for determining the estimated cost of developing detailed drawings (workshop drawings) of steel structures for nuclear power facilities. It is shown that the current base price reference books do not account for the combination of industry-specific factors forming the labor intensity of documentation development at nuclear power plants. The scientific novelty lies in the substantiation of a system of industry correction coefficients reflecting the safety category of the structure, joint density, seismic load combinations, weld non-destructive testing requirements, and the degree of unification. A calculation model of the estimated cost based on the unit cost of development per mass of rolled steel is proposed. Approbation on a fragment of steel structures showed that the industry multiplier reaches 1.9–2.4, and the weighted average corrected development cost is about 17.8 thousand rubles per ton.

Ключевые слова: сметная стоимость; металлические конструкции; атомная энергетика; деталировочные чертежи; КМД; трудоёмкость проектирования; ценообразование; поправочные коэффициенты; категория безопасности; узловая насыщенность; проектная документация.

Keywords: estimated cost; steel structures; nuclear power; detailed drawings; workshop drawings; design labor intensity; pricing; correction coefficients; safety category; joint density; project documentation.

Введение. Сооружение объектов атомной энергетики сопровождается разработкой значительных объёмов рабочей документации на металлические конструкции (МК) — от несущих каркасов и площадок обслуживания до опорных конструкций технологического оборудования. Раздел деталировочных чертежей (КМД) является одним из наиболее трудоёмких этапов проектирования, а его стоимость существенно влияет на бюджет инвестиционно-строительного проекта в целом [4].

Определение сметной стоимости проектных работ регламентируется Методикой Минстроя России № 707/пр [2] и системой справочников базовых цен на проектные работы (СБЦП), в том числе СБЦП 81-2001-06 «Объекты атомной энергетики» [6]. Однако сложившаяся практика ценообразования ориентирована преимущественно на укрупнённые показатели стоимости проектирования объекта в целом и недостаточно дифференцирует стоимость разработки металлоконструкций по их функциональному назначению и степени ответственности. В результате сметная стоимость разработки КМД для конструкций различных категорий безопасности нередко определяется по единым удельным показателям, что не отражает фактическую трудоёмкость и приводит к систематическим расхождениям между плановой и фактической стоимостью работ [1; 3].

Цель работы — разработка методологии определения сметной стоимости разработки чертежей металлических конструкций для объектов атомной энергетики, учитывающей совокупность отраслевых факторов трудоёмкости и обеспечивающей дифференцированную оценку стоимости документации по группам конструкций.

Анализ структуры трудозатрат на разработку КМД для атомных станций показывает, что фактическая трудоёмкость определяется не только массой и номенклатурой металлопроката, но и рядом отраслевых факторов, не учитываемых базовыми расценками напрямую. К ним относятся: категория безопасности конструкции по НП-031-01 [3], узловая насыщенность (число конструктивных узлов, приходящихся на единицу массы), необходимость учёта сейсмических и особых сочетаний нагрузок [5], повышенные требования к неразрушающему контролю сварных соединений по ПНАЭ Г-5-006-87 [7], а также степень унификации элементов и узлов. Каждый из этих факторов изменяет состав и объём проектных операций, а следовательно — и трудоёмкость разработки документации.

Для дифференцированной оценки стоимости разработки КМД предлагается перейти от укрупнённого показателя стоимости объекта к удельной стоимости разработки документации на единицу массы металлопроката с введением системы отраслевых поправочных коэффициентов. Сметная стоимость разработки чертежей группы конструкций определяется по формуле (1):

C_i = c_баз · M_i · K_отр,i

где — сметная стоимость разработки КМД i-й группы конструкций, руб.;

— базовая удельная стоимость разработки на единицу массы металлопроката, руб./т, принимаемая по СБЦП с учётом Методики № 707/пр;

— масса металлопроката i-й группы конструкций, т;

— отраслевой поправочный коэффициент i-й группы конструкций.

Отраслевой поправочный коэффициент определяется как произведение частных коэффициентов, отражающих отдельные факторы трудоёмкости, по формуле (2):

где — коэффициент категории безопасности; — коэффициент узловой насыщенности; — коэффициент учёта сейсмических и особых сочетаний нагрузок; — коэффициент требований к неразрушающему контролю сварки; — коэффициент степени унификации.

Диапазоны значений частных коэффициентов, обоснованные на основе анализа структуры трудозатрат и нормативных требований [3; 5; 7], приведены в таблице 1.

Таблица 1.

Отраслевые факторы трудоёмкости разработки КМД и поправочные коэффициенты

Коэффициент узловой насыщенности предлагается определять по относительному числу конструктивных узлов на единицу массы по формуле (3):

где — фактическое число узлов на тонну металлопроката рассматриваемой группы, шт./т;

— базовое (среднеотраслевое) число узлов на тонну, шт./т;

— коэффициент чувствительности трудоёмкости к узловой насыщенности ( ≈ 0,4 – 0,6).

Введение коэффициента отражает ключевую особенность металлоконструкций атомных станций: значительная часть трудоёмкости КМД приходится не на построение элементов, а на проработку и деталировку узлов, объём которой слабо коррелирует с массой конструкции. Именно поэтому укрупнённые расценки, привязанные к массе, систематически занижают стоимость разработки узлонасыщенных конструкций — опорных рам оборудования, связевых блоков, площадок со сложной геометрией.

Апробация методологии.

Расчёт выполнен для фрагмента металлоконструкций объекта атомной энергетики — вертикального стенда с площадками обслуживания, разделённого на три функциональные группы. Базовая удельная стоимость разработки КМД принята = 9,2 тыс. руб./т. Отраслевые коэффициенты для каждой группы вычислены по формуле (2) на основании данных таблицы 1. Результаты расчёта приведены в таблице 2.

Таблица 2.

Расчёт сметной стоимости разработки КМД по группам конструкций

Как следует из таблицы 2, отраслевой множитель изменяется в диапазоне от 1,45 для простых связевых элементов до 2,35 для узлонасыщенных опорных конструкций технологического оборудования. Средневзвешенное значение скорректированной удельной стоимости составляет около 17,8 тыс. руб./т, что почти вдвое превышает базовый показатель. Это подтверждает, что применение единых укрупнённых расценок без учёта отраслевых факторов приводит к существенному занижению сметной стоимости разработки документации для металлоконструкций атомных станций.

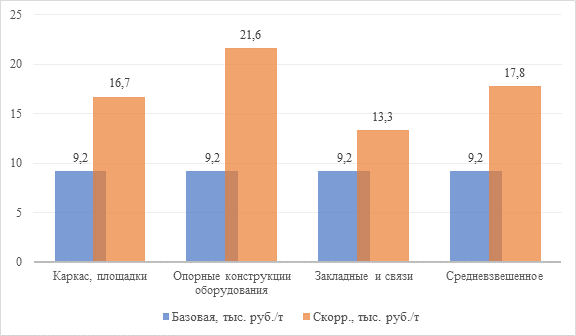

Сопоставление базовой и скорректированной удельной стоимости разработки КМД по группам конструкций приведено на рисунке 1. Наибольший разрыв наблюдается для опорных конструкций оборудования, где скорректированная стоимость более чем вдвое превышает базовую.

Рисунок 1. Базовая и скорректированная удельная стоимость разработки КМД по группам конструкций

Предложенная методология позволяет на ранних стадиях проектирования формировать обоснованную смету на разработку КМД с дифференциацией по группам конструкций, снижать риск расхождения плановой и фактической стоимости работ, а также служить основой для актуализации отраслевых сметных нормативов. Дифференцированный подход обеспечивает более справедливое распределение бюджета проектных работ и повышает прозрачность ценообразования.

Заключение

Разработана методология определения сметной стоимости разработки чертежей металлических конструкций для объектов атомной энергетики, отличающаяся от существующих подходов учётом совокупности отраслевых факторов трудоёмкости через систему поправочных коэффициентов. Научная новизна работы заключается в обосновании коэффициента узловой насыщенности и системы отраслевых поправок, отражающих специфику металлоконструкций атомных станций. Апробация подтвердила, что отраслевой множитель достигает 1,9–2,4, а средневзвешенная скорректированная стоимость разработки составляет около 17,8 тыс. руб. на тонну металлопроката. Полученные результаты могут быть использованы проектными организациями при формировании смет и при актуализации справочников базовых цен на проектные работы для объектов атомной энергетики.

Список литературы:

1. Ардзинов В.Д. Ценообразование и составление смет в строительстве / В.Д. Ардзинов, Н.И. Барановская, А.И. Курочкин. — СПб.: Питер, 2009. — 480 с.
2. Гумба Х.М. Экономика строительства: учебник. — 4-е изд. — М.: Юрайт, 2019. — 449 с.
3. Дидковская О.В. Стоимостной инжиниринг: становление и развитие в России / О.В. Дидковская, М.В. Ильина, О.А. Мамаева // Вестник СГАСУ. — 2016. — № 2(23). — С. 78—83.
4. Методика определения стоимости работ по подготовке проектной документации, утв. приказом Минстроя России от 01.10.2021 № 707/пр. — М.: Минстрой России, 2021.
5. НП-031-01. Нормы проектирования сейсмостойких атомных станций. — М.: Госатомнадзор России, 2001. — 28 с.
6. ПНАЭ Г-5-006-87. Нормы расчёта на прочность оборудования и трубопроводов атомных энергетических установок. — М.: Энергоатомиздат, 1989. — 525 с.
7. СБЦП 81-2001-06. Справочник базовых цен на проектные работы для строительства. Объекты атомной энергетики. — М.: Минстрой России, 2014.
8. СП 14.13330.2018. Строительство в сейсмических районах. Актуализированная редакция СНиП II-7-81*. — М.: Стандартинформ, 2018. — 122 с.
