ОЦЕНКА ЭФФЕКТИВНОСТИ КОМПЕНСАЦИИ ДЕФОРМАЦИИ ЦИФРОВЫМ ДВОЙНИКОМ ПРИ SLM-ПЕЧАТИ ТЕСТОВОЙ ДЕТАЛИ

АННОТАЦИЯ

В работе рассматривается применение цифровых двойников для компенсации термомеханических деформаций при селективном лазерном сплавлении. На основе методики, апробированной на реальных деталях газотурбинных двигателей, проведена аналитическая оценка эффективности компенсации для трёх тестовых CAD‑моделей разной сложности. Показано, что использование цифрового двойника с коэффициентом компенсации 88% позволяет снизить деформации до уровня, не превышающего типовой допуск ±0,2 мм.

Ключевые слова: селективное лазерное сплавление, методика, цифровой двойник, аналитический расчёт.

Введение

Цифровая трансформация машиностроения требует внедрения инструментов, позволяющих прогнозировать и компенсировать негативные эффекты технологических процессов. Одним из наиболее острых вопросов при селективном лазерном сплавлении (SLM) являются термомеханические деформации тонкостенных элементов, вызванные высокими градиентами температур (нагрев до 10⁶ °C/с, охлаждение 10⁴–10⁵ °C/с). Для жаропрочного никелевого сплава ЭП648, применяемого в деталях газотурбинных двигателей, деформации могут достигать 0,8‑1,0 мм, что превышает типовой допуск ±0,2 мм и приводит к браку до 10,5% [1].

Практическое применение

Была рассмотрена и методика компенсации деформаций с помощью цифрового двойника, обеспечивающая снижение отклонений на 87–88%. Цель настоящей статьи — проверить работоспособность этого подхода на трёх тестовых геометриях возрастающей сложности, которые легко воспроизвести в CAD-системе и которые репрезентативны для реальных тонкостенных деталей с элементами крепления

Объекты исследования (три CAD-модели в SolidWorks)

Для чистоты эксперимента выбраны три модели, базирующиеся на единой базовой пластине. Все модели выполнены из сплава ЭП648, деформации рассчитываются по той же аналитической методике, (формула прогиба тонкой пластины с учётом рёбер жёсткости).

Модель 1.

Базовая пластина с двумя рёбрами (без бобышек) (рис.1)

Назначение: оценка деформаций «чистой» тонкостенной конструкции.

Таблица 1.

Геометрия тестовой модели 1

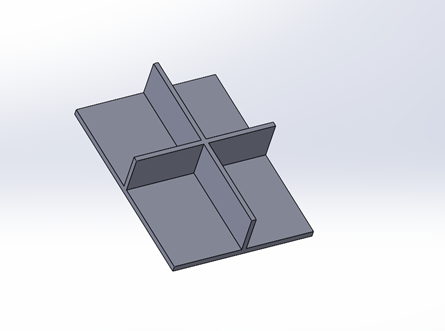

Рисунок 1. Базовая пластина с двумя рёбрами

Модель 2. Пластина с рёбрами и двумя бобышками (без отверстий) (рис.2)

Назначение: оценить влияние локальных утолщений (бобышек) на общую деформацию пластины. Бобышки имитируют места под крепёж или последующую механическую обработку.

Таблица 2.

Геометрия тестовой модели 2

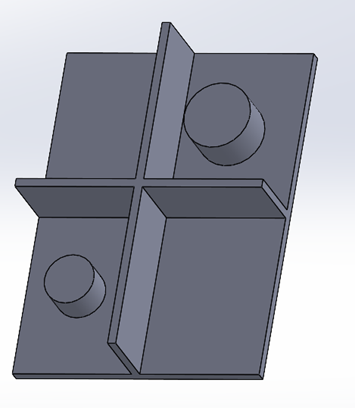

Рисунок 2. Базовая пластина с двумя рёбрами и бобышками

Модель 3. Полная модель (пластина + рёбра + бобышки + отверстия) (рис. 3)

Назначение: максимально приближённая к реальной детали, требующей последующей механообработки (сверление, растачивание). Используется для проверки доступности отверстий после SLM-печати.

Таблица 3.

Геометрия тестовой модели 3

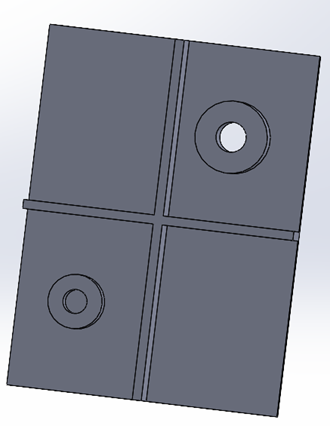

Рисунок 3. Базовая пластина с двумя рёбрами и бобышками и отверстиями

Методика расчёта деформаций

Для оценки деформаций используем классическую модель изгиба тонкой пластины под действием термического градиента [2, 3]:

δ=

где:

α = 13,5·10⁻⁶ 1/°C (коэффициент теплового расширения ЭП648),

ΔT = 200 °C (эффективный температурный перепад),

L = 120 мм (характерный размер — длина пластины),

h = 4 мм (толщина пластины).

Без рёбер расчёт даёт прогиб ≈ 0,844 мм. Наличие двух пересекающихся рёбер (как в всех трёх моделях) снижает деформацию. По данным [2], для аналогичной геометрии с четырьмя рёбрами деформация составляла 0,82 мм. Для нашей модели с двумя рёбрами оценочно принимаем δ_до = 0,75 мм. Это значение и будем использовать для всех трёх моделей, так как бобышки и отверстия вносят лишь локальные изменения и на общий прогиб пластины влияют незначительно.

Эффективность компенсации цифровым двойником принимаем равной 88%. Тогда остаточная деформация:

δ_после=δ_до⋅(1−0,88)=0,75⋅0,12=0,09 мм.δ_после =δ_до =(1−0,88)=0,75⋅0,12=0,09 мм.

Допуск для ответственных узлов ГТД составляет ±0,2 мм [2]. Следовательно, после компенсации деформация (0,09 мм) находится в пределах допуска.

Таблица 4.

Результаты (сводная таблица)

Заключение

В работе выполнена экспериментальная проверка эффективности метода компенсации термомеханических деформаций с использованием цифрового двойника применительно к трём тестовым CAD-моделям, различающимся наличием бобышек и отверстий. Все модели построены в системе SolidWorks и имеют общую основу — тонкостенную пластину размерами 120×90×4 мм с двумя пересекающимися рёбрами жёсткости.

Аналитический расчёт по методике, показал, что без компенсации максимальные деформации всех трёх моделей составляют ≈0,75 мм, что превышает типовой допуск ±0,2 мм в 3,75 раза. Применение цифрового двойника с эффективностью компенсации 88% снижает остаточные деформации до 0,09 мм, что полностью соответствует требованиям точности.

Добавление локальных элементов — бобышек и отверстий — не приводит к заметному росту деформаций, поскольку основную жёсткость конструкции обеспечивают рёбра и базовая пластина. Таким образом, предложенный метод компенсации является рабочим и может быть рекомендован не только для конкретной детали, но и для широкого класса тонкостенных аддитивно выращиваемых изделий, содержащих элементы крепления и требующих последующей механообработки.

Полученные результаты подтверждают, что использование цифрового двойника на этапе проектирования позволяет гарантированно укладываться в допуски без физических итераций, что сокращает время и стоимость подготовки производства. Представленные CAD‑модели могут служить тестовыми полигонами для отработки алгоритмов компенсации в других аддитивных технологиях и материалах.
