ЭВОЛЮЦИЯ ТЕХНОЛОГИИ ВИТОЙ ПАРЫ КАК ФИЗИЧЕСКОЙ ПЕРЕДАЧИ ДАННЫХ ОТ ТЕЛЕФОННОЙ ЛИНИИ ДО СТАНДАРТА CAT 8 В ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМАХ

EVOLUTION OF TWISTED PAIR TECHNOLOGY AS A PHYSICAL DATA TRANSMISSION FROM TELEPHONE LINE TO CAT 8 STANDARD IN TELECOMMUNICATION SYSTEMS.

Shiryaev Eduard Denisovich

Student, Academy of the Federal Security Service of Russia,

Russia, Orel

Kurnaev Ivan Dmitrievich

Student, Academy of the Federal Security Service of Russia,

Russia, Orel

Nagishev Egor Mikhailovich

Student, Academy of the Federal Security Service of Russia,

Russia, Orel

Sotnikov Ruslan Gennadievich

Scientific supervisor, employee, Academy of the Federal Security Service of Russia,

Russia, Orel

АННОТАЦИЯ

В данной статье рассматривается процесс развития технологии витой пары — одной из наиболее распространённых физических сред передачи данных. Анализ охватывает период от первых телефонных линий конца XIX века до современных высокоскоростных кабелей категорий 7A и 8, применяемых в центрах обработки данных. Показано, каким образом изменения в конструкции кабеля, материалах проводников и методах экранирования позволили существенно повысить пропускную способность и устойчивость к электромагнитным помехам. Отдельное внимание уделяется сравнению основных категорий витой пары, их техническим характеристикам, областям применения и экономической эффективности. В заключении технология сопоставляется с альтернативными средами передачи данных и оцениваются перспективы её дальнейшего использования в сетевых инфраструктурах.

ABSTRACT

This article discusses the development of twisted pair technology, one of the most common physical data transmission media. The analysis covers the period from the first telephone lines of the late 19th century to modern high-speed category 7A and 8 cables used in data centers. It is shown how changes in cable design, conductor materials, and shielding methods have significantly increased transmission capacity and resistance to electromagnetic interference. Special attention is paid to comparing the main categories of twisted pair, their technical characteristics, areas of application and economic efficiency. In conclusion, the technology is compared with alternative data transmission media and the prospects for its further use in network infrastructures are assessed.

Ключевые слова: витая пара, Ethernet, UTP, FTP, категории кабеля, Cat 5e, Cat 6A, Cat 7A, Cat 8, сетевые технологии.

Keywords: twisted pair, Ethernet, UTP, FTP, cable categories, Cat 5e, Cat 6A, Cat 7A, Cat 8, network technologies.

Введение

Развитие телекоммуникационных систем неразрывно связано с совершенствованием физических сред передачи информации. Несмотря на появление оптоволоконных технологий, витая пара остаётся одной из наиболее широко используемых сред передачи данных, особенно в сегменте локальных сетей и систем доступа. Актуальность исследования обусловлена необходимостью системного анализа эволюции витой пары, её технических ограничений и факторов, обеспечивших долгосрочную устойчивость данной технологии.

История появления витой пары

Появление витой пары было связано с практическими проблемами первых телефонных сетей. Изначально связь осуществлялась по одиночным проводам с заземлением, которые были крайне чувствительны к электромагнитным наводкам. В 1881 году Александр Грэм Белл предложил использовать два скрученных проводника, что позволило существенно снизить уровень помех и повысить качество передачи аналогового голосового сигнала.

Хотя первоначальная конструкция была предельно простой, но именно скручивание проводников позволило реализовать симметричную линию передачи, в которой наведённые помехи оказывают одинаковое воздействие на оба проводника пары и компенсируются при дифференциальном приёме сигнала. Данный принцип стал фундаментальным для дальнейшего развития медных линий связи.

Появление витой пары действительно стало значимым шагом в развитии телекоммуникационных технологий и оказало долговременное влияние на создание современных систем связи. На сегодняшний день витая пара остается основным кабелем для передачи данных как в телефонных, так и в компьютерных сетях.

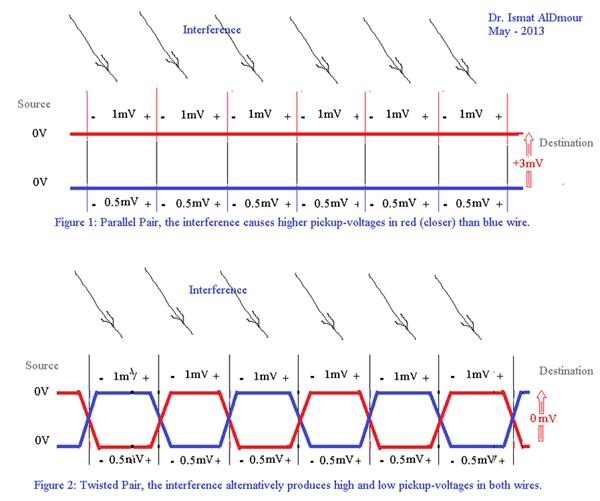

Рисунок 1. Взаимное влияние двух проводников

Со временем технология претерпела значительные изменения. Увеличилась плотность скрутки, возросло количество пар в одном кабеле, появились новые требования к качеству меди и геометрии проводников. Существенным этапом стало внедрение экранирования, которое позволило работать на значительно более высоких частотах и в условиях сильных электромагнитных помех.

Актуальность применения витой пары

Несмотря на активное развитие и внедрение волоконно-оптических линий связи, витая пара остаётся одним из наиболее востребованных типов кабельной инфраструктуры. Это обусловлено её низкой стоимостью, простотой монтажа и обслуживания, высокой совместимостью с существующим сетевым оборудованием, а также возможностью одновременной передачи данных и электропитания по технологии Power over Ethernet (PoE). Витая пара широко применяется в локальных вычислительных сетях, офисных и промышленных объектах, системах видеонаблюдения и беспроводного доступа, где использование оптоволокна экономически или технически нецелесообразно. Современные категории витой пары обеспечивают скорости до 10 Гбит/с и выше на типовых расстояниях, что подтверждает её актуальность в условиях современных сетевых требований.

Основные характеристики витой пары

Для проведения будущего сравнительного анализа различных категорий витой пары и понимания причин их эволюции приведем основные характеристики:

1. количество витых пар в одном кабеле
2. шаг скрутки - длина, на которой проводники делают полный оборот вокруг друг друга (мм/оборот) (уменьшает электромагнитные помехи и перекрёстные наводки (NEXT, FEXT)).
3. длина сегмента - максимальная длина линии без повторителей при гарантированных характеристиках (ограничена затуханием сигнала и уровнем помех).
4. полоса частот - максимальная рабочая частота кабеля (МГц) (чем выше частота, тем большую пропускную способность можно обеспечить в канале связи).
5. используемые инженерные новшества (сепараторы, конструкция) - дополнительные элементы конструкции для снижения помех (физически разделяют пары и стабилизируют геометрию кабеля).
6. тип экранирования - наличие и тип защиты от внешних электромагнитных помех (снижает влияние промышленного шума и взаимных наводок).

Эволюция витой пары

Рассмотрим историю развития витой пары в поколениях, но не про годы, а про качество, требования и применение.

Поколения до Ethernet

С развитием компьютерных сетей возникла потребность в унификации кабельной инфраструктуры. В конце 1980-х — начале 1990-х годов Ассоциация электронной промышленности (EIA) совместно с Ассоциацией телекоммуникационной промышленности (TIA) разработали стандарт TIA/EIA-568, который впервые ввел понятие категорий кабелей (Category, Cat) для систем структурированной кабельной сети.

Ранние категории включали:

Cat 1 — неформальная категория кабеля, использовавшаяся исключительно для аналоговой телефонии. Данная категория не была стандартизирована для передачи цифровых данных и не имеет нормированных параметров по полосе частот и скорости передачи информации.

Cat 2 — категория кабеля, включавшая до двух витых пар и рассчитанная на работу в диапазоне частот до 4 МГц. Использовалась в отдельных реализациях сетей IBM Token Ring со скоростью до 4 Мбит/с, однако широкого распространения не получила и в дальнейшем была вытеснена более совершенными категориями.

Первое поколение, зарождение нам знакомой витой пары

Cat 3 — первая массово применяемая категория витой пары, стандартизированная для передачи данных. Использовалась в сетях Ethernet 10BASE-T и системах телефонии. Кабель содержит четыре витые пары, поддерживает длину сегмента до 100 метров и рабочую частоту до 16 МГц. Максимальная поддерживаемая скорость передачи данных составляет 10 Мбит/с. Как правило, кабель данной категории не имеет экранирования.

Появление стандарта TIA/EIA-568 и введение категорий позволило создать основу для дальнейшего развития витой пары.

Второе поколение, Fast Ethernet

Cat 5 стала значительным шагом вперёд в развитии кабельных систем. Улучшенные электрические характеристики позволили реализовать стандарт 100BASE-TX (Fast Ethernet) со скоростью передачи данных до 100 Мбит/с. В ряде случаев кабель Cat 5 мог использоваться и для 1000BASE-T (Gigabit Ethernet), однако такая эксплуатация не гарантировалась стандартом.

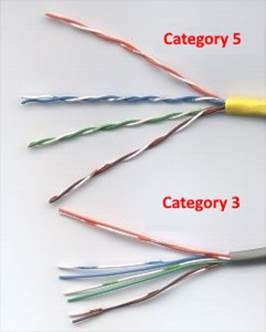

Рисунок 2. Витая пара 3 и 5 категории

Третье поколение, Gigabуit Ethernet и выше

Cat 5e - уточнённая и усовершенствованная версия Cat 5 с более жёсткими требованиями к затуханию сигнала и перекрёстным наводкам (NEXT, FEXT). Данная категория обеспечивает поддержку стандарта 1000BASE-T (Gigabit Ethernet) со скоростью передачи данных до 1 Гбит/с на расстоянии до 100 метров и фактически вытеснила Cat 5, став на длительное время наиболее распространённым решением для локальных вычислительных сетей благодаря оптимальному соотношению стоимости и производительности. Основными отличиями Cat 5e являются улучшенная геометрия и различный шаг скрутки витых пар, направленные на снижение уровня перекрёстных наводок, а также формализация требований к электрическим параметрам кабеля при рабочей частоте до 100 МГц.

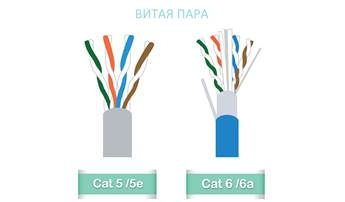

Рисунок 3. Витая пара 5 и 6 категории

Cat 6 получила ряд конструктивных усовершенствований, включая более плотную скрутку пар и, в ряде исполнений, наличие внутреннего пластикового сепаратора, обеспечивающего фиксированное расстояние между парами. Это позволило существенно снизить уровень перекрёстных помех и повысить рабочую частоту кабеля до 250 МГц. Категория Cat 6 поддерживает передачу данных со скоростью 1 Гбит/с на расстоянии до 100 метров, а также стандарт 10GBASE-T на дистанциях до 55 метров.

Cat 6A является развитием шестой категории и предназначена для полноценной поддержки стандарта 10GBASE-T на расстоянии до 100 метров. Рабочая частота кабеля увеличена до 500 МГц, а требования к экранированию и подавлению перекрёстных помех существенно ужесточены. Данная категория широко применяется в центрах обработки данных и высоконагруженных сетевых инфраструктурах.

Cat 7 характеризуется обязательным экранированием каждой витой пары и общего кабеля (S/FTP), а также увеличенной рабочей частотой до 600 МГц. Основным преимуществом данной категории является высокая устойчивость к электромагнитным помехам. При этом следует отметить, что Cat 7 не была принята в качестве стандарта для Ethernet Ассоциацией IEEE и официально поддерживает передачу данных со скоростью до 10 Гбит/с на расстоянии до 100 метров.

Cat 7A представляет собой расширенную версию Cat 7 с увеличенной рабочей частотой до 1000–1200 МГц и более строгими требованиями к экранированию. Увеличение полосы частот позволяет использовать кабель в специализированных приложениях, требующих высокой помехоустойчивости, однако поддерживаемые скорости и расстояния передачи данных остаются аналогичными Cat 7.

Cat 8 стала первой категорией витой пары, ориентированной на сверхвысокие скорости передачи данных в условиях коротких кабельных соединений. Рабочая частота увеличена до 2000 МГц, а конструкция кабеля предусматривает обязательное экранирование каждой пары и всего кабеля в целом.

Cat 8.1 предназначена для использования с разъёмами RJ-45 и обеспечивает передачу данных со скоростью до 25 Гбит/с и 40 Гбит/с на расстояниях до 30–33 метров.

Cat 8.2 ориентирована на применение специализированных разъёмов GG45 и TERA и обеспечивает передачу данных со скоростью до 40 Гбит/с на дистанциях до 33 метров. Основной областью применения восьмой категории являются центры обработки данных и высокопроизводительные серверные соединения. Восьмая категория используется для передачи больших объемов информации в дата-центрах.

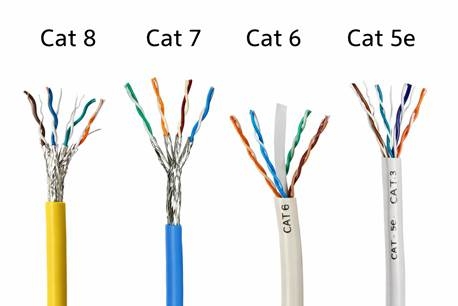

Рисунок 4. Витая пара с 5 по 8 категорию

Таблица 1

Сравнительная характеристика категорий витой пары
