АНАЛИЗ ПРОТОКОЛА STUN И ЕГО РОЛЬ В СОВРЕМЕННЫХ СЕТЕВЫХ ТЕХНОЛОГИЯХ

ANALYSIS OF THE STUN PROTOCOL AND ITS ROLE IN MODERN NETWORK TECHNOLOGIES

Shiryaev Eduard Denisovich

Student, Academy of the Federal Security Service of Russia,

Russia, Orel

Kurnaev Ivan Dmitrievich

Student, Academy of the Federal Security Service of Russia,

Russia, Orel

Nagishev Egor Mikhailovich

Student, Academy of the Federal Security Service of Russia,

Russia, Orel

Sotnikov Ruslan Gennadievich

Scientific supervisor, employee, Academy of the Federal Security Service of Russia,

Russia, Orel

АННОТАЦИЯ

Статья посвящена детальному анализу протокола STUN (Session Traversal Utilities for NAT) — ключевого механизма для установления сквозных соединений в сетях с трансляцией сетевых адресов (NAT). Рассматриваются архитектура протокола, алгоритмы работы и практическое применение в современных VoIP и WebRTC системах.

ABSTRACT

The article is devoted to a detailed analysis of the STUN (Session Traversal Utilities for NAT) protocol, a key mechanism for establishing end—to-end connections in networks with network address translation (NAT). The architecture of the protocol, algorithms of operation, security and practical application in modern VoIP and WebRTC systems are considered.

Ключевые слова: STUN, NAT traversal, P2P, сетевые протоколы.

Keywords: STUN, NAT traversal, P2P, network protocols.

Введение

Проблема установления прямых соединений между хостами, находящимися за NAT (Network Address Translation), долгое время оставалась одной из наиболее сложных задач в компьютерных сетях. Традиционные клиент-серверные модели не требовали решения этой проблемы, однако с развитием P2P (peer-to-peer) технологий, VoIP (Voice over IP) и систем реального времени возникла острая необходимость в механизмах сквозного соединения (end-to-end connectivity).

Протокол STUN, первоначально описанный в RFC 3489 (2003) и значительно переработанный в RFC 5389 (2008), стал фундаментальным решением этой проблемы. Его элегантная простота и эффективность сделали его неотъемлемым компонентом современных коммуникационных систем.

NAT

Изначальная архитектура интернета (RFC 1918) предполагала сквозную адресацию: любой хост с публичным IP-адресом мог напрямую установить соединение с любым другим хостом. Но с ростом количества узлов, появилась проблема с ограничением количества адресов. Для решения этой проблемы был разработан NAT, который позволил множеству устройств локальной сети использовать один публичный IP-адрес. Ключевая проблема NAT для P2P-соединений заключается в том, что NAT формирует временную публичную пару ip порт, которые отличается от локального адреса. Поэтому внешний клиент не может на прямую подключится к локальному адресу.

Это делает невозможным классическую модель установления соединения в P2P-сетях, VoIP и видеоконференциях, где оба участника находятся за NAT и ни один из них не может выступать в роли «сервера» с фиксированным публичным адресом.

Появление STUN стало прямым ответом на экспоненциальный рост P2P приложений таких как Skype, а также необходимостью минимального внесения инноваций в существующие маршрутизаторы.

STUN

STUN — протокол прикладного уровня, который позволяет приложению узнать общедоступный IP-адрес и порт, назначенные NAT, а также используемого типа преобразования сетевых адресов. Основная идея установить прямое P2P соединение между двумя устройствами, находящимися за разными устройствами NAT, через алгоритм «пробивки дыр» (UDP Hole Punching). На сегодняшний момент существует две спецификации RFC3489 и RFC5389.

RFC 3489 определял устаревший алгоритм классификации NAT на 4 типа (Full Cone, Restricted Cone, Port Restricted Cone, Symmetric), который на практике оказался ненадёжным. Основным недостатком являлось то, что протокол плохо функционировал с Symmetric NAT, который создаёт уникальные отображения (public IP:port) для каждой пары «внешний адрес:порт». Это делало невозможным прямую «пробивку», так как адрес, полученный от STUN-сервера, не совпадал с адресом, который видел бы удалённый клиент. Кроме того, алгоритм был уязвим к ложным срабатываниям из-за особенностей конфигурации межсетевых экранов. Для решения этой проблемы разработали стандарт RFC5389.

RFC5389 полное название «Session Traversal Utilities fot NAT» представляет из себя усовершенствованный протокол STUN, в который добавили поддержку TCP и TLS для пересечения NAT, что является наиболее существенным отличием от предыдущей спецификации. Так же спецификация добавила совместимость с IPv6, механизмы целостности и аутентификации, более упрощённый алгоритм классификации NAT. При этом спецификация определила, что STUN является вспомогательным протоколом для обнаружения NAT и получения публичных адресов, который используется в сочетании с другими протоколами.

Структура заголовка сообщения STUN.

Все STUN-сообщения должны начинаться с 20-байтового заголовка. Заголовок содержит в себе: тип сообщения, магическую константу, id транзакции и длину сообщения.

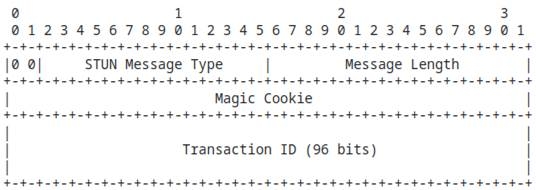

Рисунок 1. Структура заголовка STUN

Заголовок STUN-сообщения имеет фиксированный формат. Поле Type (тип сообщения) занимает 16 бит, однако старшие 2 бита этого поля всегда должны быть нулевыми. Это сознательное решение разработчиков протокола: оно позволяет отличить STUN-пакет (начинающийся с битов 00) от пакетов других протоколов, например, RTP (10), RTCP (11) или каналов данных TURN (01), что критически важно при мультиплексировании трафика на одном UDP-порту, как это делается в WebRTC. Оставшиеся биты поля тип сообщения представляет из себя 14 бит, первые два бита определяют класс сообщения, оставшиеся 12 бит определяют метод основными из которых являются Binding (0x001), Allocate (для TURN), Send/Data (для TURN). Основные классы сообщения представлены ниже:

00: Request (запрос)

01: Indication (индикация)

10: Success Response (успешный ответ)

11: Error Response (ошибочный ответ)

Длина сообщения представляет из себя 16 бит которая указывает длину сообщения в байтах. Магическая константа — это фиксированное 32-ух битное значение, которое помогает отличить одно STUN соединение от другого. ID транзакции — 96 битный уникальный идентификатор, предназначенный для сопоставления запросов и ответов, определяется случайным образом. Важно отметить, что ответ должен содержать тот же ID, что и запрос.

Установление P2P соединение при помощи протокола STUN.

Протокол STUN работает по модели клиент сервер. STUN-клиент — приложение, находящееся за NAT и нуждающееся в установлении внешнего соединения. STUN-сервер — публично доступный сервер, помогающий клиенту определить параметры NAT.

Представим ситуацию, есть два клиента находящиеся за разными NAT, которые хотят установить P2P соединение. Клиент А отправляет запрос Binding Request на публичный STUN сервер. Сформированный пакет клиента отправляется на NAT, который меняет локальный ip адрес и порт (192.168.1.10:5000) на пару публичный ip адрес порт (93.184.216.34:62000). STUN сервер принимает пакет с публичным ip (93.184.216.34) и формирует ответ Binding Response, который включает атрибут XOR-MAPPED-ADDRESS, предназначенный для передачи значения публичного ip адреса. Сформированный пакет сервера проходит через NAT, который сопоставляет значения публичного ip и порта с значением локального адреса и порта. В результате просмотра таблицы NAT переадресует пакет локальному пользователю. По принятому пакету Клиент А узнает свой публичный адрес. Клиент B проделывает тот же алгоритм.

Два клиента узнали свои публичные адреса, но они не знают адреса друг друга. Для этого им нужен посредник — сигнальный канал. Клиенты формируют пакеты в которых указывают свои адреса, информации о поддерживаемых кодеках и SDP-оферту. Сигнальный канал получает данные от каждого клиента и ретранслирует другому. Получив адреса, клиенты устанавливают соединение при помощи алгоритма пробивки дырки в NAT.

После обмена контактными данными (публичными и локальными адресами) через сигнальный сервер, оба клиента почти одновременно начинают отправлять периодические STUN-запросы (Binding Requests) на публичный адрес и порт друг друга.

Как правило первые пакеты отбрасываются NAT-ом, но они сохраняются. При повторной отправке пакета клиенту B от клиента A NAT, пропускает пакет и создаёт запись в своей таблице. При получении запроса, клиент B формирует немедленный ответ (Binding Respones). Сформированный ответ пропускается NAT-ом клиента A так как он ожидал этот ответ. Аналогично всё проходит для клиента A, благодаря чему устанавливается P2P соединение.

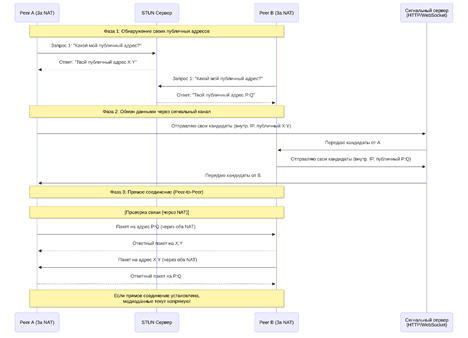

Рисунок 2. Установление соединения двух клиентов

Вывод

Протокол STUN (RFC 5389) остаётся фундаментальным, но не самодостаточным элементом современной архитектуры сквозных соединений. Этот протокол предлагает элегантный компромисс: использовать временные отображения, создаваемые NAT при исходящих соединениях, для установления двустороннего канала. Его ключевое преимущество — отсутствие требований к модификации NAT-устройств. Достаточно одного публичного сервера для обнаружения параметров трансляции, после чего пиры могут установить прямое соединение через согласованный сигнальный канал.

Список литературы:

1. Билятдинов К.З., Арсеньева А.З., Меняйло В.В. Технологии IP-телефонии: учеб. пособие. – СПб.: Университет ИТМО, 2022. — 81 с.
2. RFC 5389 : Session Traversal Utilities for NAT (STUN) / Internet Engineering Task Force ; publ. Internet Society, Oct. 2008. — URL: https://datatracker.ietf.org/doc/html/rfc5389 (дата обращения: 10.02.2026).
