СИСТЕМА ГОРОДСКОГО ВЕДЕНИЯ ТОПОГРАФИЧЕСКИХ ПЛАНОВ НА ТЕРРИТОРИИ ГОРОДА ИЖЕВСКА

SYSTEM OF URBAN MANAGEMENT OF TOPOGRAPHIC PLANS IN THE CITY OF IZHEVSK

Moshkina Maria Mikhailovna

Student, Institute of Natural Sciences, Applied Geography, Udmurt State Institute,

Russia, Izhevsk

Petukhova Larisa Nikolaevna

Scientific supervisor: Candidate of Geographical Sciences, Udmurt State Institute,

Russia, Izhevsk

АННОТАЦИЯ

В статье рассмотрены вопросы, связанные с ведением единой электронной топографической основы, а также отчетной документацией, связанной с Администрацией города. На примере топографического планшета описаны особенности оформления системы городского ведения единой электронной топографической основы на территории города Ижевска.

ABSTRACT

The article discusses issues related to maintaining a unified electronic topographic database, as well as reporting documentation related to the city administration. Using a topographic map as an example, it describes the features of the city's unified electronic topographic database system in Izhevsk.

Ключевые слова: электронная топографическая основа, топографический планшет, топографическая съемка, градостроительная документация, условные знаки, геоинформационные системы, проектирование.

Keywords: electronic topographic base, topographic tablet, topographic survey, urban planning documentation, conventional signs, geographic information systems, design.

Учёт топографических планшетов ведётся для формирования и использования единой электронной топографической основы (ЕЭТО). Она представляет собой набор цифровых данных о местности и используется при комплексной оценке природных и техногенных условий территории, строительстве и обосновании проектирования, эксплуатации и ликвидации объектов, а также для создания и ведения государственных кадастров. ЕЭТО актуализируется по результатам официального учёта топографических и исполнительных съёмок, проводимых на территории города. Субъект, предоставляющий информацию для обновления ЕЭТО, несёт ответственность за достоверность и своевременность её передачи.

В связи с вышеперечисленными положениями, в данной работе будут рассматриваться вопросы, связанные с ведением и учетом топографических планшетов города Ижевска, а также их применение. В данной статье попытаемся разобраться в каком виде и на основе каких данных должна оформляться единая электронная система топографической основы.

Единая электронная топографическая основа (ЕЭТО) – является систематизированной совокупностью пространственных данных о всей территории Российской Федерации, создается в виде цифровых топографических карт (планов) и цифровых ортофотопланов различных масштабов. В Ижевске ведение информационной системы обеспечения градостроительной деятельности на базе главного управления архитектуры и градостроительства Администрации города Ижевска (далее ГУАиГ). В узком представлении ГУАиГ является, собственно, системой учета и хранения градостроительной документации. Для сотрудников это некий справочник, который позволяет ускорить работу, упорядочить ее, но не инструмент текущей работы.

Топографический (геодезический) планшет - лист ватмана, наклеенный на жесткую основу и предназначенный для графических построений при производстве топографической съемки. Жесткая основа планшета представляет собой или пленку лавсановую толщиной 127 мкм, или пластик, толщиной 250 мкм, или алюминий листовой, толщиной 1 мм.

Планшеты различаются своими размерами в зависимости от назначения:

• 540х560мм;
• 600х600мм;
• 570х840 мм [1].

Подсистема по ведению топографических карт на территории города служит для управления городским хозяйством и обеспечения населения города и организаций актуальными топографическими картами масштаба 1:500, хранения и предоставления пользователям топографических материалов на территорию всего города. Каждый планшет пронумерован 4-х значным значением. Для них используется особенная разгравка по всему городу в виде квадратов с нумерацией (Рисунок 1). Площадь города – более 315 кв. км. На данный момент общее количество планшетов в г. Ижевске – более 2000. Система городского ведения топографических планов заключается в нанесении изменений на топографические планшеты на твердой основе, а также обновления ЕЭТО.

Цикл обновления топографических планшетов по результатам геодезической съемки начинается с автоматизированной подготовки по запросам геодезических организаций выписки в электронном или бумажном виде (по желанию пользователя) с нужными исходными данными. После проведения полевых работ и обработки результатов исполнитель топогеодезических работ передает материалы на проверку и регистрацию в администрацию города. Материалы принимаются в основном в электронном векторном и растровом виде с обязательным приложением отчета в бумажном виде для учета в ГУАиГ. конечный результат обязательно переводится в растровый вид в виде электронного планшета. Контроль результатов топографической съемки проводится путем сверки с данными других материалов, включая космические снимки сверхвысокого разрешения и цифровую модель рельефа местности. За точность координатной привязки несет ответственность исполнитель согласно требованиям саморегулируемых организаций, куда он в обязательном порядке должен входить. Результатом работы является электронный вид топографического планшета с изменениями [4].

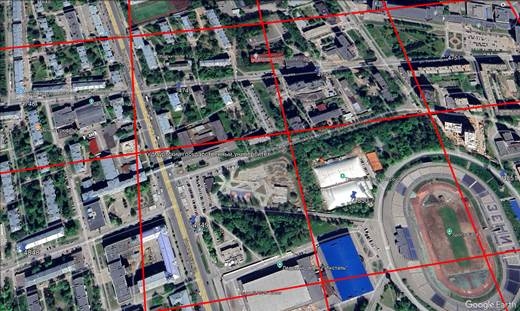

Рисунок 1. Нумерация топографических планшетов в приложении Google Earth

По окончании работ Лица, выполняющие инженерно-геодезические изыскания представляют в Главное управление архитектуры и градостроительства администрации г. Ижевска:

1. Отчетную документацию об инженерно-геодезических изысканиях;
2. Материалы инженерно-геодезических изысканий в графическом и цифровом виде в соответствии с требованиями к форматам копий оригиналов топографических планов;
3. Копию плана с подписями ответственных представителей эксплуатационных организаций, заверяющих полноту и правильность нанесенных на план подземных сооружений;
4. Внести изменения в планшеты и вычертить их в карандаше в соответствии с "условными знаками для топографических планов масштабов 1:5000 - 1:500" [5].

ЕЭТО можно будет использовать в качестве картографической основы (подложки, базовой карты, картографического фона) в любых информационных и геоинформационных системах. Так как это электронный инструмент, из ГУАиГ предварительно заказывают скан бумажного планшета для нанесения изменений. Таким образом, был заказан электронный планшет на территорию г. Ижевска на территорию Устиновского района (Рисунок 2). С помощью единой электронной топографической основы можно будет решать различные прикладные задачи, такие как:

• Проектирование строительства или капитального ремонта инженерных коммуникаций. Чаще всего нанесение требуют при проектировании строительства или капитального ремонта инженерных коммуникаций;
• Управление городским хозяйством. Планшеты служат для обеспечения населения города и организаций актуальными топографическими картами масштаба 1:500 и других более мелких масштабов;
• Градостроительная деятельность. По заявкам сотрудников и подразделений администрации необходимые планшеты размещаются на геопортале, где проводится основной анализ градостроительных проектов;
• Подготовка градостроительной документации. Планшеты служат подложкой или исходными данными для подготовки бумажных документов (например, чертежей градостроительных планов, схем ориентировочного направления коммуникаций, адресных планов, ситуационных схем и предложений и т. д.);
• Проведение мониторинга хозяйственной деятельности. Планшеты помогают руководству региона понять, какие ресурсы есть в их распоряжении и как ими эффективно управлять [2].

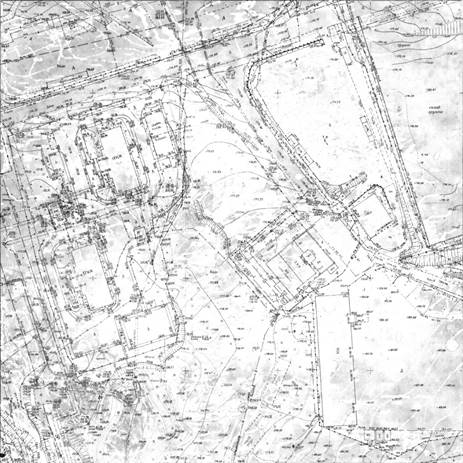

Рисунок 2. Электронный планшет на территории Устиновского района города Ижевска

На топографическом планшете, предоставленном ГУАиГ г. Ижевска на территорию, ограниченную улицами Пастухова, М. Горького, красной и переулком Интернациональным следует заметить, что с помощью условных знаков можно рассмотреть особенности отображения объектов и особенности оформления планшетов в целом:

• Рельеф. Изображается в виде горизонталей. Те элементы рельефа, которые не могут быть отображены горизонталями, отмечают посредством специальных условных знаков;
• Предметы местности, которые могут быть использованы в качестве ориентиров. Они изображаются внемасштабными знаками и точно привязаны к координатам;
• Дорожная сеть, подробно изображаемая с помощью условных знаков для дорог различного типа;
• Гидрография. На топографических планах отображаются крупные озера, болота, реки и прочие водоемы с указанием названий, глубины и т.д.;
• Почвенно-растительный покров. Изображается с помощью отдельных внемасштабных знаков и цвета;
• Инженерные коммуникации. На топографических планах указываются как наземные коммуникации, так и расположенные под землей (Рисунок 3).

Также видно, что на планшете изображены рамка с координатами пересечения с соседними листами и его номер в верхнем правом углу, также видно, что надписи выполнены специальными картографическими шрифтами с учетом правил расположения.

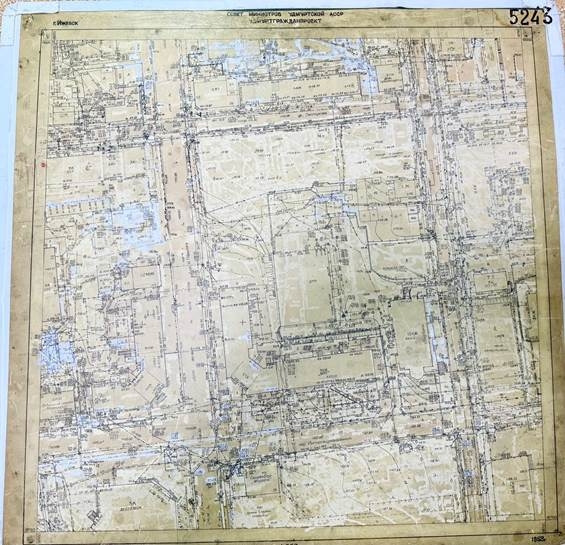

Рисунок 3. Топографический планшет масштаба 1:500 на твердой основе

Таким образом, система городского ведения топографических планов играет важную роль в развитии инфраструктуры и планировании территории города Ижевска. Она позволяет получать актуальные и точные данные о топографии, которая постоянно обновляется как в электронном варианте, так и в бумажном. Также ясно, что все планшеты сохраняют единый стиль в оформлении, благодаря шрифту и условным знакам.

Список литературы:

1. Геодезические планшеты [Электронный ресурс] – Режим доступа. – URL: https://dzen.ru/list/gadgets/geodezicheskie-planshety-eto?ysclid=m5qzl63w6j787468265 (дата обращения: 09.01.2025)
2. Единая электронная картографическая основа [Электронный ресурс] – Режим доступа. – URL: https://udmunicipal.ru/новости/7078/ (дата обращения: 07.01.2025)
3. Инженерно-Топографический план территории [Электронный ресурс] – Режим доступа. – URL: https://gzmkad.ru/stati/ingenerno-topograficheskiy-plan-territorii-chto-eto-dlya-chego-nugen-i-kak-poluchit/ (дата обращения: 09.01.2025)
4. Топосъемка с нанесением на планшеты города [Электронный ресурс] – Режим доступа. – URL:  https://asp-group.kz/stati/toposemka-s-naneseniem-na-planshety-goroda (дата обращения: 09.01.2025)
5. Электронный фонд правовых и нормативно-технических документов [Электронный ресурс] – Режим доступа. – URL: https://docs.cntd.ru/document/548132092 (дата обращения: 07.01.2025).
