РЕАЛИЗАЦИЯ ОТРИЦАТЕЛЬНОЙ ОБРАТНОЙ СВЯЗИ НА ОПЕРАЦИОННОМ УСИЛИТЕЛЕ

Малышев Игорь Юрьевич

студент, кафедра передовых технологий, МИРЭА - Российский технологический университет,

РФ, г. Москва

IMPLEMENTATION OF NEGATIVE FEEDBACK ON AN OPERATIONAL AMPLIFIER



Malyshev Igor Yurievich

Student, Department of Advanced Technology,  MIREA - Russian Technological University,

Russia, Moscow



АННОТАЦИЯ

В тексте рассматривается принцип реализации и основные свойства отрицательной обратной связи (ООС) в схемах на операционных усилителях (ОУ). Описана структурная схема цепи ООС, при которой часть выходного сигнала вычитается из входного, что приводит к стабилизации работы усилителя.

ABSTRACT

The text discusses the principle of implementation and the basic properties of negative feedback in operational amplifier circuits. A block diagram of the OOS circuit is described, in which part of the output signal is subtracted from the input signal, which leads to stabilization of the amplifier.



Ключевые слова: ООС, операционный усилитель, коэффициент усиления, входное сопротивление, выходное сопротивление.

Keywords:  Negative feedback, operational amplifier, gain factor, input impedance, output impedance.

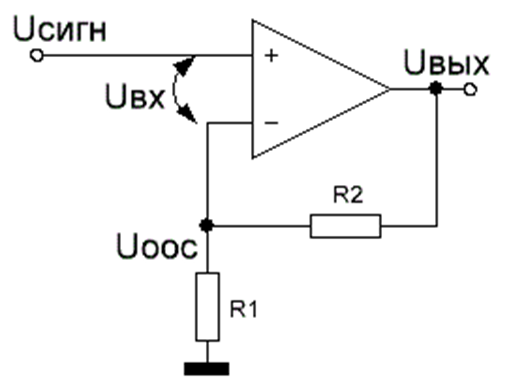

Отрицательная обратная связь (ООС) реализуется на операционных усилителях (ОУ) с помощью внешних цепей. С выхода усилителя часть выходного сигнала направляется обратно на его вход, при этом вычитается из входного [1]. Цепь отрицательной обратной связи представлена на рисунке 1



Рисунок 1. Цепь отрицательной обратной связи



Коэффициент усиления цепи ООС рассчитывается по формуле:

(1)

Принцип работы

Отрицательная обратная связь изменяет входной сигнал таким образом, чтобы противодействовать изменению выходного сигнала [2]. Некоторые свойства усилителей с ООС

  • снижение коэффициента усиления по сравнению с усилителем, не охваченным обратной связью;
  • увеличение входного сопротивления;
  • снижение выходного сопротивления;
  • уменьшение частотных и фазовых искажений.

Применение

Усилители с ООС на ОУ используются в разных схемах, например:

  • построение усилителя со стабильным коэффициентом усиления;
  • схемы, где требуется обеспечение низкого выходного сопротивления. Например, в источниках стабильного напряжения.

Таким образом, применение отрицательной обратной связи является фундаментальным методом в схемотехнике на операционных усилителях, позволяющим целенаправленно изменять и улучшать характеристики усилительных каскадов.



Список литературы:

  1. Отрицательная обратная связь в усилителе – AudioKiller's site. Electroclub.info. [Электронный ресурс]. URL: https://electroclub.info/articles/teoriya/oos1/ (дата обращения: 09.01.2026).
  2. Шишкин Г.Г. Электроника: учебник для студентов вузов. М.: Дрофа, 2009.
