СПОСОБЫ РАСЧЕТА КОЛИЧЕСТВА НАСАДОК-РАСПЫЛИТЕЛЕЙ МОДУЛЬНОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЕННОЙ ВОДОЙ В ЗДАНИИ ПРЕДПРИЯТИЯ ТОРГОВЛИ

​АННОТАЦИЯ

Системы пожаротушения в зданиях предприятий торговли являются основными техническими средствами обеспечения защиты посетителей предприятий торговли. Развитие современных технологий позволяет использовать в зданиях с массовым пребыванием людей современные средства автоматического пожаротушения, к которым отснят и модульные установки пожаротушения тонкораспыленной водой (далее – МУП ТРВ). В статье показан способы определения насадков-распылителей МУП ТРВ «Гарант-160».

Ключевые слова: автоматическое пожаротушение, предприятия торговли, пожарная безопасность, модульные установки пожаротушения тонкораспыленной водой.

Автоматическое пожаротушение предприятий торговли – это основные средства обеспечения пожарной безопасности посетителей предприятий торговли, к задачам которых отнесено тушение очагов пожара в помещениях предприятий торговли на начальной стадии развития.

Первоначальным этапом проектирования МУП ТРВ для торгового предприятия является выбор исходных данных. Исходными данными будут являться: здание торгового предприятия 2-ух этажное, защищаемое помещение: торговый зал, размерами 30х30, высота потолков 5,5 м., высота установки модулей – 5 м. Пожарная нагрузка – пластиковые и деревянные изделия.

Для выбранного торгового помещения выбираем МУПТВ «ТРВ-Гарант-160» исп. 10-390 и насадки распылители «НС-145» (рис. 1).

Рисунок 1. МУПТВ «ТРВ-Гарант-160» исп. 10-390 и «НС-145»

МУПТВ «ТРВ-Гарант-160» предназначен для тушения пожаров классов А, В по ГОСТ 27331, электроустановок под напряжением до 1000 В и применяется в автоматических МУП ТРВ для поверхностного и локально по поверхности тушения пожара [1].

Первоначально определяем общее количество МУПТВ «ТРВ-Гарант-160» для защищаемого помещения [4]:

 где,

высота защищаемого помещения – Н_пом;

площадь защищаемого помещения – S_пом;

высота размещения пожарной нагрузки – h_обор.

Максимальное расстояние между насадками «НС-145» [2]:

где,

радиус зоны защиты одиночного насадка-распылителя «НС-145» - R₁.

Определение количества насадков «НС-145» вдоль стен защищаемого помещения торгового зала:

где,

длина и ширина защищаемого помещения – А и В.

Расстояние между насадками-распылителями «НС-145»:

Расстояние между насадками-распылителями «НС-145» в крайних рядах и стеной будет равно:

Расчетное количество насадков-распылителей «НС-145» для защищаемого помещения:

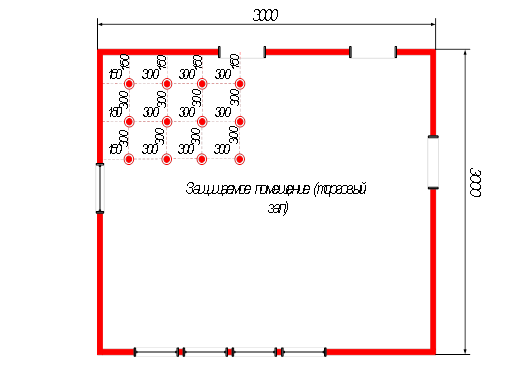

На рисунке 2 показан план размещения расчитанных насадков-распылителей «НС-145» в защищаемом помещении торгового зала.

Рисунок 2. План размещения расчитанных насадков-распылителей «НС-145»

Таким образом, для защищаемого помещения торгового зала размерами 30х30 м получили следующие данные:

• всего насадков-распылителей «НС-145» - 81 шт.;
• всего МУПТВ «ТРВ-Гарант-160» - 11 шт.;
• расстояние между «НС-145» - не менее 3 м.;
• расстояние между стенами и насадками – 1,5 м.;
• количество насадков вдоль стен помещений – 9 шт.

Современные МУП ТРВ обладают высокой эффективностью в подавлении различных типов пожаров, характерных для торговых помещений. Они способны быстро снизить температуру, вытеснить кислород или создать химически инертную среду, что препятствует горению за счет созданиях водяного тумана по всей площади помещения. Поддержание в рабочем состоянии систем МУП ТРВ является обязательным требованием законодательства в области пожарной безопасности для большинства торговых предприятий, так как данные установки позволяют сократить последствия от пожаров.

Список литературы:

1. Абдурагибов, И.М. Применение тонкораспыленной воды для пожаротушения / И.М. Абдурагибов. - Текст : непосредственный // Пожаро-взрывобезопасность. - 2023. - № 9. - С. 75.
2. Пожаротушение тонкораспыленной водой - Текст : [Электронный источник] // Режим доступа: http://www. аgPTV. ru.
3. Состояние и перспективы разработок изделий для тушения пожаров тонкораспыленной водой [Электронный источник] - Текст : // Режим доступа: http://www.securpress.ru.
4. Руководство по определению параметров автоматических установок пожаротушения тонкораспыленной водой. М: ФГУ ВНИИПО МЧС России, ч. 4. – 2024. – 48 с.
