Квитко А.В., Ильин К.Д. АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО ОПЕРАТОРА СИСТЕМЫ УПРАВЛЕНИЯ ПРОЦЕССОМ ПРОИЗВОДСТВА ПЛАСТИФИЦИРУЮЩИХ ДОБАВОК ДЛЯ БЕТОНОВ // Студенческий: электрон. научн. журн. 2025. № 20(316). URL: https://sibac.info/journal/student/316/375645 (дата обращения: 27.06.2025).

АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО ОПЕРАТОРА СИСТЕМЫ УПРАВЛЕНИЯ ПРОЦЕССОМ ПРОИЗВОДСТВА ПЛАСТИФИЦИРУЮЩИХ ДОБАВОК ДЛЯ БЕТОНОВ

Квитко Артем Владимирович

магистрант, кафедра «Информационные процессы и управление», Тамбовский государственный технический университет,

РФ, г. Тамбов

Ильин Кирилл Дмитриевич

магистрант, кафедра «Информационные процессы и управление», Тамбовский государственный технический университет,

РФ, г. Тамбов

AUTOMATED WORKPLACE OF THE OPERATOR OF THE CONTROL SYSTEM FOR THE PRODUCTION OF PLASTICIZING ADDITIVES FOR CONCRETE



Artem Kvitko

master's student, Department of Information Processes and Management, Tambov State Technical University,

Russia, Tambov

Kirill Ilyin

master's student, Department of Information Processes and Management, Tambov State Technical University,

Russia, Tambov



АННОТАЦИЯ

В статье рассматривается построение автоматизированного рабочего места оператора автоматизированной системы управления технологическим процессом производства пластифицирующих добавок для бетонов на базе системы MasterSCADA.

ABSTRACT

The article discusses the construction of an automated workplace for the operator of an automated control system for the technological process of producing plasticizing additives for concrete based on the MasterSCADA system.



Ключевые слова: производство добавок для бетонов, АСУ ТП, SCADA, автоматизированное рабочее место.

Keywords: production of concrete additives, automated process control systems, SCADA, automated workplace.



Эффективное решение задачи управления процессом производства добавок для бетонов возможно только при использовании современных средств управления и принципов построения автоматизированных систем.

В настоящее время значительно возросли эксплуатационные характеристики оборудования автоматизации и управления. Благодаря этому увеличивается доля многоуровневых автоматизированных систем управления технологическими процессами (АСУ ТП).

Система управления процессом добавок для бетонов строится как двухуровневая АСУ ТП.

Нижний уровень АСУ ТП образуют датчики и исполнительные механизмы, программируемые логические контроллеры (ПЛК). ПЛК выполняют сбор информации от датчиков и ее предварительную обработку; реализацию алгоритмов управления и формирование управляющих сигналов на исполнительные механизмы объекта управления; прием и передачу информации из промышленной сети.

Верхний уровень системы управления представлен в виде станции оператора с реализованным на ней автоматизированным рабочим местом (АРМ) на базе персонального компьютера и программного обеспечения MasterSCADA [1].

АРМ оператора в АСУ ТП реализует:

- сбор текущей информации с нижнего уровня системы управления;

- обработку измерительной информации;

- ведение архивов измерительной информации;

- отображение текущей и архивной информации на дисплее;

- аварийную и предаварийную сигнализацию нарушения технологических параметров;

-ручной ввод команд для нижнего уровня системы управления;

- регистрация действий оператора;

- разграничение прав пользователей в АРМ.

Использование АРМ оператора позволяет существенно повысить эффективность технологического процесса.

АРМ оператора работает под управлением операционной системы семейства Windows фирмы Microsoft. Для решения коммуникационных проблем (например, при взаимодействии SCADA-системы и контроллеров) фирмой Microsoft была предложена технология ОРС, ставшая в настоящее время промышленным стандартом.

OPC (OLE for Process Control) – это стандарт взаимодействия между программными компонентами системы сбора данных и управления (SCADA), основанный на объектной модели COM/DCOM [2]. Технология ОРС предназначена для обеспечения:

- универсального механизма обмена данными между интеллектуальными датчиками и исполнительными механизмами, контроллерами, устройствами связи с объектом и системами представления технологической информации;

- оперативного диспетчерского управления;

- архивации данных системами управления базами данных.

Система MasterSCADA так же поддерживает технологию ОРС.

АРМ АСУ ТП производства включает несколько связанных мнемосхем (видеокадров), переход на которые осуществляется при нажатии на кнопки с именем соответствующей мнемосхемы.

АРМ оператора представлен следующими видеокадрами:

- Технологический процесс (рисунок 1).

- Рецепт производства (рисунок 2).

На видеокадре «Технологический процесс» представлены аппараты, емкости, датчики и исполнительные механизмы, задействованные в технологическом процессе производства.

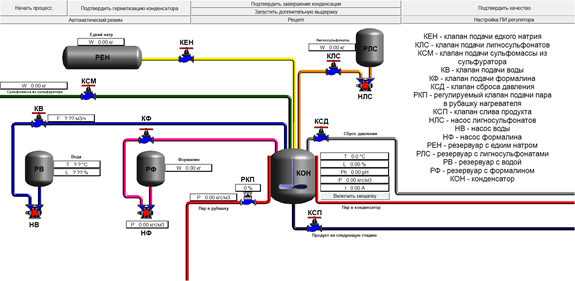

Рисунок 1. Видеокадр «Технологический процесс»



Видеокадр «Рецепт производства» обеспечивает просмотра рецепта производства продукта, с возможностью изменения данных.

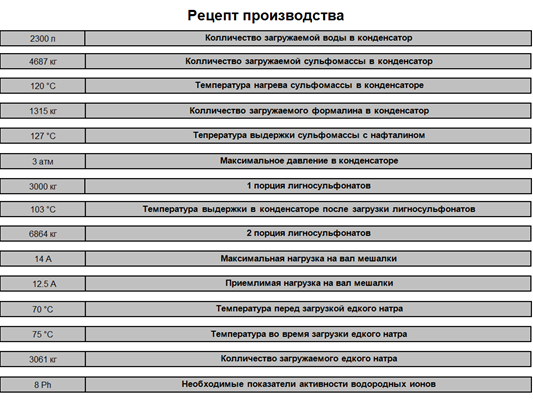

Рисунок 2. Видеокадр «Рецепт производства»



Список литературы:

  1. Интегрированные системы проектирования и управления. SCADA-системы : учебное пособие / И.А. Елизаров, А.А. Третьяков, А.Н. Пчелинцев [и др.]. Тамбов: Тамбовский государственный технический университет, ЭБС АСВ, 2015. - 160 c.
  2. Промышленные вычислительные сети: учебное пособие/ И.А. Елизаров, П.М. Оневский, В.А. Погонин, А.А. Третьяков. Тамбов: Изд-во ФГБОУ ВПО «ТГТУ», 2012. – 152 с.
