ГОРИЗОНТАЛЬНАЯ ОТСЕЧНАЯ ГИДРОИЗОЛЯЦИЯ МЕТОДОМ ЗАПОЛНЕНИЯ ПУСТОТ И ТРЕЩИН АКРИЛАТНЫМ ГЕЛЕМ ДЛЯ ИНЪЕКТИРОВАНИЯ

HORIZONTAL CUT-OFF WATERPROOFING BY FILLING VOIDS AND CRACKS WITH ACRYLATE GEL FOR INJECTION

Artem Akopov

student, Vladimir State University,

Russia, Vladimir

Vladimir Akimov

scientific supervisor, Cand. of Technical Sciences, associate professor of the department of construction production, Vladimir State University,

Vladimir, Russia

АННОТАЦИЯ

Современные технологии и инновации играют неоценимую роль в реставрации объектов культурного наследия, поскольку они значительно увеличивают точность, скорость и качество проведения восстановительных работ. Одним из востребованных технологических решений является устройство отсечной гидроизоляции стен путём заполнения пустот и трещин в кирпичной и каменной кладке инъекционным составом для предотвращения проникновения туда влаги. Для этого используется специальный акрилатный гель для инъектирования, который состоит из трёх компонентов. Для устройства или восстановления горизонтальной гидроизоляции (устранения капиллярного подсоса) между фундаментом и стеной следует использовать материалы, придающие гидрофобные свойства кирпичной кладке. Гидроизоляция преследует две сообщающиеся цели – это обеспечение долговечности конструкции и недопущение проникновения подземных вод. Одной из разновидностей гидроизоляции является отсечная.

ABSTRACT

Modern technologies and innovations play an invaluable role in the restoration of cultural heritage objects, as they significantly increase the accuracy, speed and quality of restoration works. One of the most popular technological solutions is the cut-off waterproofing of walls by filling voids and cracks in brick and stone masonry with an injected compound to prevent moisture penetration. For this purpose, a special acrylate injection gel is used, which consists of three components. To install or restore horizontal waterproofing (elimination of capillary seepage) between the foundation and the wall, materials that give hydrophobic properties to the brickwork should be used. Waterproofing has two common goals - to ensure the durability of the structure and to prevent the penetration of groundwater. One type of waterproofing is cut-off waterproofing.

Ключевые слова: пустоты, трещины, инъектирование, гидроизоляция, пакеры, раствор, поры, кирпичная кладка, каменная кладка, акрилатный гель.

Keywords: voids, cracks, injection, waterproofing, packers, mortar, pores, pores, moisture, brickwork, masonry, acrylate gel.

Введение

Реставрация зданий является сложным, многогранным процессом, направленный на восстановление исторической, архитектурной и культурной ценности зданий, которые были повреждены или изменены с течением времени. Этот процесс включает в себя не только физическое восстановление сооружений, но и глубокое понимание исторического контекста, в котором эти здания были созданы. Реставрация затрагивает многие аспекты здания, включая архитектурные детали, отделку, интерьеры и даже ландшафтный дизайн. Со временем здания разрушаются под воздействием природных факторов, деятельности человека и с течением времени. Реставрация таких зданий требует использования современных технологий и материалов, а также соблюдения строгих стандартов и норм для сохранения аутентичности и исторической ценности. Восстановление сооружений не только помогает сохранить культурное наследие, но и способствует оживлению городских пространств, привлечению туристов и созданию новых возможностей для местных сообществ.

Реставрация зданий - важный аспект охраны культурного наследия, требующий междисциплинарного подхода, объединяющего архитекторов, историков, инженеров и искусствоведов. В условиях глобализации и быстрого развития городов сохранение исторических зданий стало особенно важным вопросом, подчёркивающим необходимость заботы о наследии прошлого.

Инъекционный метод в реставрации основан на введении специальных реставрационных материалов в повреждённые или разрушенные участки объектов культурного наследия, таких как деревянные конструкции, каменные изделия или произведения искусства. Этот метод позволяет эффективно укреплять и восстанавливать структуру материала, заполняя трещины, пустоты и другие дефекты.

Основные этапы инъекционного метода в реставрации включают:

1. Диагностика: Оценка состояния объекта, выявление повреждений и определение необходимых материалов для реставрации.

2. Подготовка: Очистка повреждённых участков от загрязнений, старых покрытий и рыхлых частиц.

3. Выбор материала: Подбор инъекционного материала, который будет совместим с оригинальным материалом объекта и обеспечит долговечность.

4. Инъекция: Введение реставрационного материала с помощью шприцев или специальных насосов под контролем давления, чтобы обеспечить равномерное распределение и заполнение всех дефектов.

5. Завершение работ: После инъекции может потребоваться дополнительная обработка поверхности, чтобы восстановить первоначальный вид объекта.

Таким образом инъекционный метод позволяет минимизировать вмешательство в структуру объекта и сохранить его историческую ценность, что делает его важным инструментом в реставрации.

Подготовительные мероприятия

Перед началом работ по гидроизоляции необходимо определить метод инъектирования и выполнить маркировку отверстий. Для выполнения работ используются отверстия диаметром 1,8 см. Правила создания отверстий и размещения инъекционных трубок [1]:

– создание отверстий производится по схеме с уклоном в 15° (см. рис. 1);

– отступ от уровня отмостки при бурении отверстий составляет 300 мм;

– глубина бурения до середины стены - 500 мм (см. рис. 2);

– расстояние между инъекционными трубками по горизонтали составляет 800 - 1200 мм [2-3].

Подготовка основания

Необходимо очистить края отверстия (шпура), убрать все, что может помешать хорошему соединению строительного материала с поверхностью. Затем вставляется трубка для инъекций, которая при необходимости обрабатывается по периметру. При вставке трубки для инъекций важно защитить место соединения с быстросъёмной муфтой, используя специальные муфты или трубки. Инструкция по приготовлению акрилатного вещества для заполнения пустот [4].

Приготовление Акрилатного геля для инъектирования

Препарат состоит из 3 основных составляющих:

– компонент А (основной);

– компонент B (катализатор);

– компонент С (отвердитель) + вода.

Второй компонент B (катализатор) добавляется в ёмкость, содержащую первый компонент А (основной) и после этого тщательно перемешивается [5]. Полученная смесь из компонентов A и B пригодна к использованию в течение 12 часов.

В подготовленный объем жидкости (воды) добавляют компонент C (отвердитель) и тщательно перемешивают. Затем смешивают два состава: A + B и смесь компонентов C + вода в равных пропорциях в отношении 1:1. Подробные указания приведены в методиках производства инъекционных работ. Из одной упаковки акрилатного геля (компонентов A, B, C и вода) можно приготовить 21 кг смеси для инъекций.

Выполнение работ

Чтобы произвести работы, необходимо инъецировать готовые смеси «А+В» и «С+Вода» в равных долях с использованием двухкомпонентного пневматического насоса через пакеры Resmix S-Packer, установленные в шпурах [6]. Работы по инъектированию следует начинать с нижнего ряда шпуров.

Непрерывно вводить раствор до увеличения давления в близлежащих полостях. Процесс является законченным, когда при давлении в 2 атмосферы состав не поступает в полость, а формируется столбик плотного раствора [7].

Завершающие работы

Спустя 24 часа необходимо удалить пакеры и восстановить отверстия с помощью ремонтного состава Resmix SAM. После инъектирования акрилатного геля оборудование, соприкасающееся с Resmix AG-R, необходимо промыть под струёй воды [8]. Очистка после отвердевания (полимеризации) акрилата возможна только механически.

Таблица 1

Ведомость выполненных работ

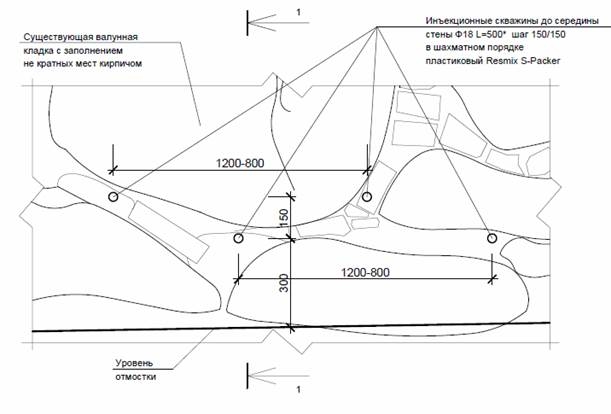

Рисунок 1. Схема устройства отсечной гидроизоляции

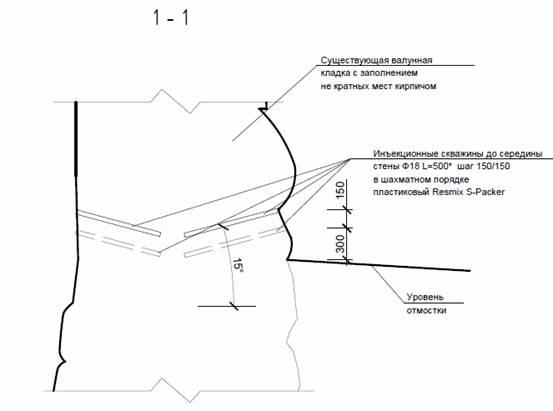

Рисунок 2. Схема устройства отсечной гидроизоляции вид в разрезе

Выводы

Таким образом, инъектирование является эффективным способом ремонта и укрепления кирпичных стен, восстанавливающий их несущую способность и предотвращающий дальнейшее разрушение. После проникновения акрилатного состава в пустоты и трещины, создаётся защитная оболочка, которая имеет хорошую адгезию с поверхностью материала и предотвращает проникновения подземных вод. Происходит восстановление горизонтальной гидроизоляции, то есть устранение капиллярного подсоса. Этот метод особенно полезен в тех случаях, когда традиционные способы ремонта не подходят или невозможны. Однако для достижения наилучших результатов важно правильно оценить состояние конструкции и выбрать подходящие материалы и методы инъектирования. При помощи метода заполнения пустот и трещин акрилатным гелем были выполнены подготовительные мероприятия, подготовка основания и приготовление самого раствора, выполнение работ и его завершение.

Список литературы:

1. ВСН 64-97 Инструкция по технологии устройства гидроизоляции и укрепления стен, фундаментов, оснований полимерными гидрофобизирующими составами // Москва 1997.
2. Устройство горизонтальной гидроизоляции: отсечная гидроизоляция // Resmix AG‑R [Электронный ресурс]. Режим доступа: https://resmix.ru/solutions/ustrojstvo‑gidroizolyacii/otsechnaya‑gorizontalnaya‑gidroizolyaciya/?ysclid=m2gbat7mu6266301242, свободный.
3. Вуйцик Р. Механические методы устройства горизонтальной гидроизоляции в исторических зданиях // Строительные материалы, № 10,2006, с. 84-85.
4. В старину и сейчас. Гидроизоляционная защита исторических зданий // Строительство и городское хозяйство, № 73, 2004, с. 124.
5. Авакян. Современные высококачественные сухие смеси для гидроизоляции и герметизации швов // Строительные материалы, № 3, 2005, с. 40-42.
6. Калашников В. И. и др. Высокогидрофобные строительные материалы на минеральных вяжущих // Строительные материалы, № 6, 2009, с. 81-83.
7. Современные гидроизоляционные материалы // Строительное обозрение, №3 (30) 1999, с. 23-32.
8. Смирнов С. В. И др. Отечественные гидроизолирующие материалы на основе вяжущих // Строительные материалы, № 9, 1999, с. 16-17.
