ИСПОЛЬЗОВАНИЕ РОССИЙСКОЙ ПРОГРАММЫ RENGA ДЛЯ СОЗДАНИЯ 3D МОДЕЛЕЙ МОСТОВ

АННОТАЦИЯ

В этой статье будет рассмотрена программа российских разработчиков Renga (Ренга), описаны ее основные функции и возможности применения для моделирования в мостостроении.

Ключевые слова: Renga, мост, пролетное строение, инструмент, программа, IFC.

В последние десятилетия во всех сферах жизни стали применяться компьютеры для облегчения работы. И строительство не стало исключением. Было разработано большое количество программ для создания чертежей, расчетов различных систем, составления календарных планов строительных работ и так далее.

Но создание плоского чертежа может быть недостаточно, поэтому часто в последнее время также востребованы и 3D модели сооружаемых конструкций. Эта отрасль очень быстро развивается и требования на 3D модели не ограничиваются. В дальнейшем планируется создать 4D, 5D, … 8D программы. Так, программы 4D должны учитывать время возведения конструкции и отдельных элементов, 5D должны включать все функции 4D и стоимость всех частей объекта.

Для создания 3D моделей также было разработано немало программ в разных странах. «Монополизировала» рынок программных обеспечений компания Autodesk, у которой имеются такие программы как Civil 3D, Alias, Revit, 3ds Max и другие [1]. Самой распространённой программой стала AutoCAD для создания чертежей не только в строительстве, но и других отраслях тоже.

Однако недавно пользователи AutoCAD в России столкнулись с большой проблемой – разработчики данной программы отключили к ней доступ. В скором времени эта проблема была решена, но хорошо показала, что нужно ориентироваться на внутренний рынок программных обеспечений. Одной из таких программ может служить Renga, разработка которой началась в 2012 году компанией «Аскон» [2].

Эта программа разработана для промышленно-гражданского строительства, в ней присутствуют такие инструменты создания как «стена», «колонна», «балка», «перекрытие», «фундамент», «крыша», «отверстие». Но эта программа также может использоваться и для создания более сложных конструкций, таких как мост.

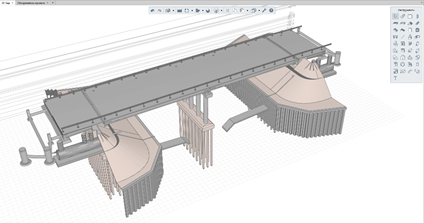

Рисунок 1. Пример моста в Renga

У этой программы есть весьма много преимуществ. Они будут представлены ниже.

1. Русский язык. Может показаться, что это не важный фактор, но это совсем не так. Тот же 3ds Max не имеет русификатора, что усложняет освоение этой программы.
2. Простота. Renga весьма проста в своем использовании. Она похожа на венгерскую программу ArchiCAD, что может позволить легко перейти с одного программное обеспечение на другое. И не имея при этом опыта работы в подобных программах пользователю не обязательно смотреть видеоуроки, инструменты создания типовых конструкций имеют простую логику. Вследствие, это помогает сэкономить много времени.
3. Удобная привязка. Привязка к опорным точкам – важный инструмент для проектирования как плоских чертежей, так и создания 3D моделей. В Renga очень хорошо проработан этот параметр, так что зачастую можно вовсе не создавать дополнительные опорные точки.
4. Создание индивидуальных поперечных профилей. Если в гражданском строительстве используются типовые балки и колонны, то в мостостроении для пролетного строения применяют балки нестандартных для ПГС сечений. Индивидуальный профиль можно задать для таких конструкций как «балка», «колонна», «отверстие».​

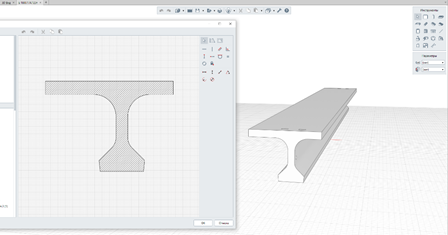

Рисунок 2. Пример создания профиля для типовой балки пролётного строения

5. Инструмент «Сборка». Сложные конструкции, такие как пролетное строение гораздо удобнее ставить на опорные части в виде единого объекта, а не каждой балкой отдельно. И данный инструмент позволяет создавать различные предметы самых разных назначений.

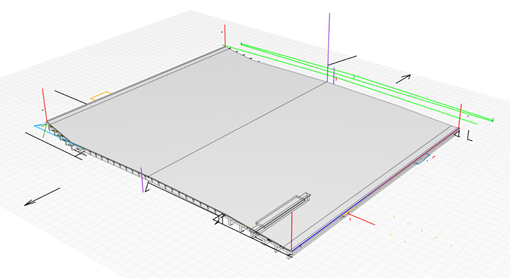

Рисунок 3. Пример пролетного строения, созданного с помощью инструмента «сборка»

6. Каталоги. Разработчики программы не стали включать предметы мебели в программу, чтобы не перегружать ее. Вместо этого, они предоставляют каталоги различных объектов (например, предметы мебели) на своем официальном сайте. Также, пользователи этой программы сами создают каталоги и выкладывают их в открытый доступ.​

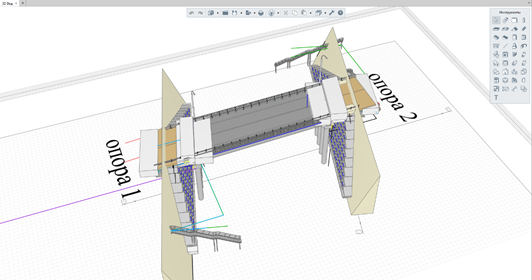

Рисунок 4. Пример моста в Renga

Стоит заметить, что при этом Renga не лишена минусов.

1. Отсутствие вертикальных размеров. Размерные линии можно проставить лишь в горизонтальной плоскости, высоту объекта указать нельзя. Для измерения пользователи используют инструмент «отрезок».
2. Отсутствует создание типовых объемных геометрических тел. Если в мостостроении создание призмы или пирамиды может не понадобиться, то для программы, созданной специально для гражданского строительства, это может оказаться существенным недостатком. Некоторые объекты можно заменить инструментом «колонна» (цилиндр) или «балка» (куб или параллелепипед).
3. Инструмент «лестница». Создание лестницы с одной или двумя площадками в виде единого объекта невозможно, площадки создают с помощью инструментов «балка» или «перекрытие». В этом Renga уступает ArchiCAD.
4. Поворот объектов. Повернуть объект можно сначала лишь в двух плоскостях. Для того, чтобы открылось третье поле ввода, необходимо сначала как-либо задействовать две доступных плоскости, даже если поворот объекта в них не нужен.
5. Отсутствие инструмента для создания откосов. Для мостостроения это очень важный элемент. Пользователи все же нашли выход – инструмент «крыша». Однако он в полной мере не может обеспечить удобство создания откосов.

Не имея других программ, инженеры несмотря на все трудности все же «сооружают» мост в Renga. Все недостатки и преимущества данного программного обеспечения могут быть учтены и в дальнейших разработках использоваться при создании продукта непосредственно для мостостроения.

Сохраняют созданные модели в формате IFC. IFC - Industry Foundation Classes, формат данных с открытой спецификацией, которая хранит все основные характеристики, которые описывают общие и универсальные данные информационной модели. Формат IFC предназначен в основном для передачи информационной модели из одного программного обеспечения в другое путем настройки импорта/экспорта в этих программах [3]. Просматривать IFC-файлы позволяет программа BIM Vision.

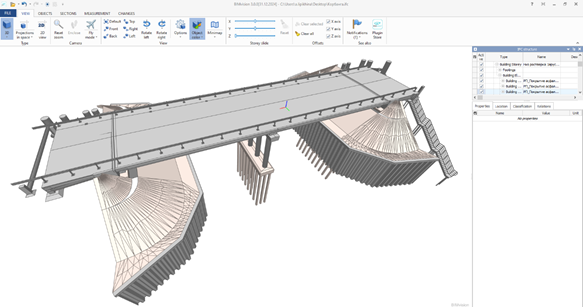

Рисунок 5. Отображение моста в программе BIM Vision
