СИСТЕМА УПРАВЛЕНИЯ ПРОИЗВОДСТВЕННЫМИ ПРОЦЕССАМИ

АННОТАЦИЯ

Статья представляет обзор системы «Диполь К.У.П.О.Л.» для «Индустрии 4.0», а также анализ ее внедрения на предприятии ООО «ПРОМ-ТЭК», занимающимся изготовлением средств промышленной автоматизации.

Ключевые слова: «Диполь К.У.П.О.Л.»; «Индустрия 4.0»; радиоэлектронная промышленность, печатные платы.

Актуальность

Сейчас мы стоим на пороге четвертой промышленной революции. Так называемая «Индустрия 4.0» подразумевает четвертую промышленную революцию. На сегодняшний день идет активное построение глобальных промышленных сетей, переход от металлургии к композитным материалам, а также от традиционных на возобновляемые источники энергии. Широко распространено использование 3D-печати и интернета вещей. Нейросети и персональные ассистенты все активнее внедряются в нашу повседневную жизнь, а современные разработки позволяют: внедрить распределенное производство и энергетику; организовать сетевой коллективный доступ и потребление; исключить посредников на пути к производителю; построить экономику совместного потребления и многое другое.

Необходимо внедрение простой, гибкой и интуитивно понятной системы управления производственными процессами, которая будет сочетать в себе все то необходимое, что нужно современной, технически развитой компании, и сможет существенно повысить эффективность и экономические показатели этого предприятия.

Цель исследования

Анализ применения системы «Диполь К.У.П.О.Л.» в области радиоэлектронной промышленности.

Обзор литературы

«Диполь К.У.П.О.Л.» является системой управления производственными процессами для «Индустрии 4.0». Ее внедрение в систему предприятия обеспечивает беспрепятственное ведение баз данных систем, а также управление производственными процессами в сборочных цехах и участках с проникновением до рабочих мест и технологического оборудования. Встроенная система технической поддержки отправляет отчеты в режиме онлайн, а наличие API дает возможность взаимодействовать с системой из внешних программных сред без привлечения разработчиков [3].

Кроме того, система «Диполь К.У.П.О.Л.» является отечественной разработкой. Она прошла регистрацию в Роспатенте и получила Свидетельство о регистрации программ ЭВМ №2019618034 и №2019618297 [4].

По мнению автора статьи [2], радиоэлектронная промышленность является самой подготовленной для перехода в «Индустрию 4.0». Нельзя с ним не согласиться, так как радиоэлектронная промышленность является самой передовой отраслью для внедрения принципов «Индустрии 4.0». Это наиболее оснащенная современным оборудованием и технологиями производства отрасль с высокой степенью автоматизации процессов, управлять которыми, может помочь разработанная специалистами АО «Диполь» система комплексного управления производством и логистикой К.У.П.О.Л.

Для оценки преимуществ внедрения данной системы приведу примеры ее использования из статей других авторов.

Автор статьи [1] в своей работе описывает оптимизацию производственных процессов при внедрении системы «Диполь К.У.П.О.Л.» в производственное объединение «Элтехника». При помощи ПО К.У.П.О.Л. был автоматизирован производственный участок изготовления жгутовых сборок. Предприятие предлагает для своих клиентов современные и эффективные решения в области электроснабжения объектов.

Внедрение программного комплекса «Диполь К.У.П.О.Л.» в объединении «Элтехника» было принято по нескольким причинам:

• большое количество функциональных возможностей при автоматизации технологических процессов;
• получение исчерпывающей информации обо всех объектах на любом этапе технологического процесса;
• работа разных специалистов в рамках одного технологического процесса.

Одним из ключевых преимуществ внедрения программного комплекса «Диполь К.У.П.О.Л.» стало сокращение времени производства за счет способности системы проанализировать (спланировать) загрузку оборудования (на основе собранной статистики), контролировать прохождение изделий по сборочным линиям и другим этапам технологического процесса, получать и загружать в оборудование инструкции. В итоге сотрудники тратят меньше времени на ввод и проверку входящей информации и достигается высокая степень автоматизации производственных линий.

В ближайшем будущем предприятие «Элтехника» рассмотрит возможность расширения использования программного комплекса «Диполь К.У.П.О.Л.» для автоматизации системы логистики и склада. Руководство компании заключает, что «Диполь К.У.П.О.Л.» «определенно заслуживает внимания со стороны компаний и организаций, использующих эффективные решения в области электроснабжения объектов различной степени сложности».

Также, в статье [6] автор указывает, что в настоящее время система успешно работает на предприятии Государственного аэрокосмического приборостроения в Санкт-Петербурге АО «РАДИУС Автоматика». А заканчивается ее внедрение на площадке одного из крупнейших российских предприятий по производству печатных плат и электронных модулей - Санкт-Петербургской компании «А-Контакт».

Результаты исследования

Рассмотренная мной отрасль производства для внедрения данной системы относится к радиоэлектронной промышленности, а именно, предприятие ООО «ПРОМ-ТЭК». Компания занимается широким спектром задач: от разработки печатных плат до изготовления конечного продукта – средств промышленной автоматизации.

Система «Диполь К.У.П.О.Л.» обширна и имеет множество компонентов для автоматизации производства (Рисунок 1). Поэтому мною была рассмотрена самая отстающая в плане автоматизации часть производства – сборочных цех.

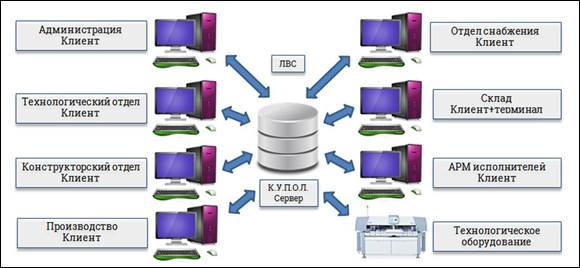

Рисунок 1. Функциональная схема системы управления «К.У.П.О.Л.» [5]

Основной ресурс сборочного цеха – человеческий. На рабочих местах сборщиков плат совершенно отсутствуют какие-либо системы автоматизации и отслеживания. Присутствуют лишь все необходимое для пайки; компоненты ручного монтажа; инструменты для обрезки проводов и т.д.

Выделяют следующие основные функции, которые должна обеспечивать система управления производством в сборочном цеху:

• сбор данных о производственных, технологических процессах на производстве;
• работа с собранными данными (обработка и анализ);
• формирование отчетов и удобных форм вывода аналитики для передачи информации на верхний уровень управления;
• передача управленческих решений горизонтально и сверху вниз в соответствующее производственное подразделение.

Для осуществления данных функций необходима автоматизация рабочего места в сборочном цеху.

Система «Диполь К.У.П.О.Л.» позволяет автоматизировать рабочее место для ручных операций, а именно:

- управление оборудованием и АРМ маркировщиков, контролеров, сборщиков, монтажников; планирование работы сотрудников;

- обработка статистической информации (создание форм отчетов и выгрузка данных для составления отчетов в Excel или других форматах, формирование таблиц, графиков, диаграмм на основании полученных системой данных и т.п.).

Помимо самой системы необходимо обеспечить АРМ POS-терминалом (например АТОЛ) для доступа к технологической документации и инструкциям в рамках выполняемой задачи, а также сканером для учета комплектующих и плат с помощью QR-кода (Рисунок 2). Наличие этих инструментов позволит осуществлять следующие функции:

• внутрицеховое планирование с помощью компонента «Планировщик» (позволяет существенно снизить простои персонала и оборудования);
• создание актуализированной библиотеки электронной документации и упрощение учетных действий;
• единая система учета, терминалы идентификации, адресное хранилище изделий и комплектующих совместно, автоматическая регистрация расхода комплектующих с детализацией вплоть до каждой операции.
• прослеживаемость ручных операций, ответственность сотрудников на рабочих местах;

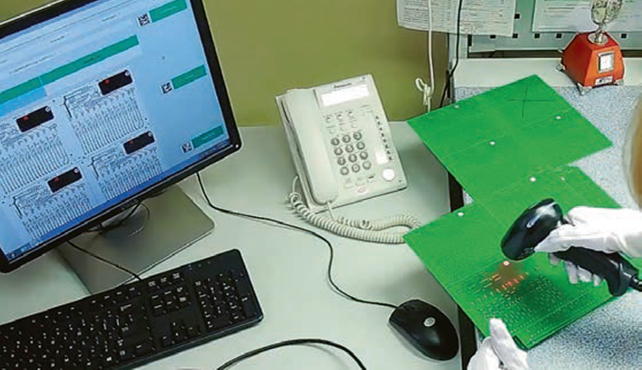

Рисунок 2. Автоматизированное рабочее место для выполнения ручных операций

Выводы

В результате изучения различных источников и анализа применения системы к конкретной области промышленности, можно сделать вывод, что система хорошо себя показывает. Однако ее внедрение в отрасли производства лишь на раннем этапе, в частности, применять ее могут предприятия, работающие в области радиоэлектронной промышленности, производства кабелей и жгутов, поточного производства печатных плат, благодаря современному оборудованию и технологиям производства, а также высокой степени автоматизации процессов.

Применение системы «Диполь К.У.П.О.Л.» в производственных процессах предприятия ООО «ПРОМ-ТЭК» может показать себя наилучшим образом, повышая его эффективность. Однако, стоит учитывать, что необходимы дополнительные инструменты и оснащения производственных площадок для возможности полноценного использования системы «Диполь К.У.П.О.Л.».

Список литературы:

1. Наволокина В. "ДИПОЛЬ К.У.П.О.Л." - СИСТЕМА ДЛЯ ОПЕРАТИВНОГО УПРАВЛЕНИЕ ПРОИЗВОДСТВЕННЫМ ЦИКЛОМ НА ПРЕДПРИЯТИИ // Технологии в электронной промышленности. – 2020. - №5. - С. 57–59.
2. Яковенко О. "ИНДУСТРИЯ 4.0" В РАДИОЭЛЕКТРОННОЙ ПРОМЫШЛЕННОСТИ // Технологии в электронной промышленности. – 2021. - №3. - С. 65–67.
3. Быханов С. "К.У.П.О.Л." - СИСТЕМА УПРАВЛЕНИЯ ПРОИЗВОДСТВЕННЫМИ ПРОЦЕССАМИ ДЛЯ "ИНДУСТРИИ 4.0" // CONTROL ENGINEERING РОССИЯ. – 2019. - №5. - С. 62–65.
4. Диполь [Электронный ресурс]. — Режим доступа: https://dipaul.ru/news/sistema-upravleniya-kupol/.
5. Иванов Д. СИСТЕМА УПРАВЛЕНИЯ ПРОИЗВОДСТВЕННЫМИ ПРОЦЕССАМИ ДИПОЛЬ К.У.П.О.Л. ОТКРЫВАЕТ ДВЕРИ В ИНДУСТРИЮ 4.0 // САПР И ГРАФИКА. – 2020. - №9. - С. 50–54.
6. СИСТЕМА «ДИПОЛЬ К.У.П.О.Л.» - ПРОФЕССИОНАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ УПРАВЛЕНИЯ ПРОИЗВОДСТВЕННЫМИ ПРОЦЕССАМИ В РАДИОЭЛЕКТРОНИКЕ // ИНФОРМАТИЗАЦИЯ И СИСТЕМЫ УПРАВЛЕНИЯ В ПРОМЫШЛЕННОСТИ. – 2024. - №2. - С. 25–28.
