АЛГОРИТМ ФУНКЦИОНИРОВАНИЯ СПРИНКЛЕРНОЙ АВТОМАТИЧЕСКОЙ УСТВНОКИ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЕННОЙ ВОДОЙ (АУП-ТРВ-ПП) ПРИ ИСПОЛЬЗОВАНИИ ПУ «ПРОГРЕСС»
THE ALGORITHM OF FUNCTIONING OF THE SPRINKLER AUTOMATIC FIRE EXTINGUISHING SYSTEM WITH FINELY SPRAYED WATER (AUP-TRV-PP) WHEN USING THE PROGRESS PU
Nikita Zadorozhnykh
listener, St. Petersburg University of the Ministry of Emergency Situations of Russia,
Russia, St. Petersburg
АННОТАЦИЯ
В статье рассмотрен алгоритм работы системы автоматического пожаротушения тонкораспыленной водой (далее – АУП ТРВ) с принудительным пуском с применением оросителей «Аквамастер-Прогресс» применительно для крытых автостоянок.
ABSTRACT
The article considers the algorithm of operation of the automatic fire extinguishing system with thinly sprayed water (hereinafter – AUP TRV) with forced start using Aquamaster-Progress sprinklers applied to covered parking lots.
Ключевые слова: алгоритм, автоматические системы пожаротушения, тонкораспыленная вода, пожарная безопасность, функционирование.
Keywords: algorithm, automatic fire extinguishing systems, fine spray water, fire safety, operation.
Спринклерный ороситель «Аквамастер-Прогресс» предназначен для защиты помещений больших площадей (например, крытые автостоянки).
На рисунке 1 представлен спринклерный ороситель «Аквамастер-Прогресс»-модель В.
Рисунок 1. Спринклерный ороситель «Аквамастер-Прогресс»-модель В
При возникновении пожара алгоритм функционирования спринклерной АУП-ТРВ с принудительным пуском (спринклерный ороситель «Аквамастер-Прогресс»-модель В) может быть реализован одним из следующих способов [1]:
- распылители устанавливают над защищаемой площадью с шагом L, пожарные извещатели монтируют между распылителями в зоне их действия (каждая зона контролируется минимум 2-мя извещателями), при срабатывании пожарных извещателей в одной зоне может активизироваться различное количество распылителей в зависимости от выбранной схемы их включения, представленной на рисунке 2 и 3.

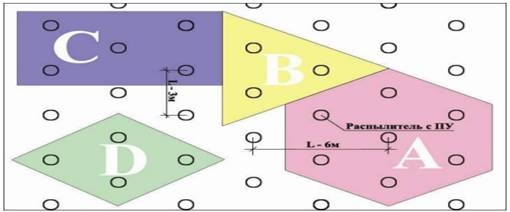

Рисунок 2. Примерная схема зон срабатывания спринклерных распылителей с принудительным пуском. Примечание: зона А из – 7 распылителей, зона В из – 3 распылителей, зона С из – 5 распылителей, зона D из – 4 распылителей

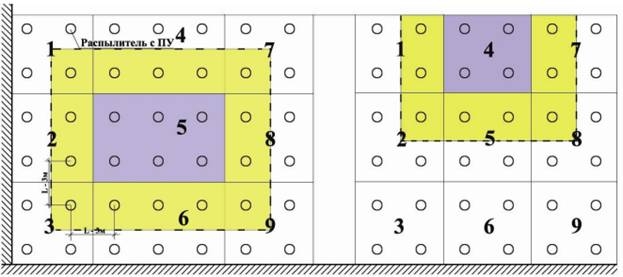

Рисунок 3. Примерная схема размещения распылителей по зонам тушения и смежным областям. Примечание: зоны обнаружения с 1 – 9, пунктиром обозначены смежные области прилегающие к зоне обнаружения 5 и 4, являющиеся в совокупности зоной тушения
- распылители устанавливают над защищаемой площадью с шагом L, сигнализатор потока установлен для контроля одной или двух зон. При срабатывании спринклерного распылителя активируются распылители, находящиеся в зонах за сигнализатором потока жидкости, по направлению движения воды [2].
Для исключения ложного срабатывания сигнализаторы потока жидкости должны обеспечивать задержку выдачи сигнала на 20 сек. 3 В высотных и многоярусных автостоянках распылители с принудительным пуском и без устанавливаются над защищаемой техникой (рис. 4).

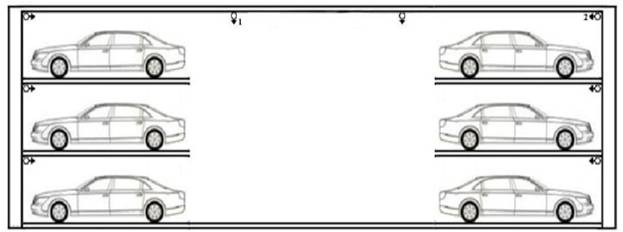

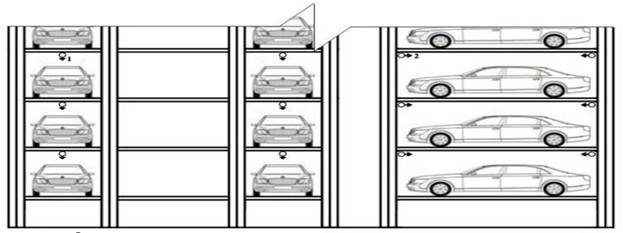

Рисунок 4. Высотная автостоянка Примечание: распылители: 1 - «Аквамастер™», 2 – «Аквамастер-Горизонт» с ПУ «Прогресс»
Список литературы:
- Угарова Л.А. Оценка эффективности инженерно-технических мероприятий. Тольятти: ФГБОУ ВО «Тольяттинский государственный университет», 2022.
- Проектирование автоматических установок пожаротушения тонкораспыленной водой с применением распылителей «Аквамастер™» [электронный ресурс] https://akvamaster-gpb.ru/wp-content/uploads/2014/03/tuAUPTRV2008.pdf.
