РАСЧЕТ КРИТЕРИЕВ ПОРАЖЕНИЯ ТЕПЛОВЫМ ИЗЛУЧЕНИЕМ ПРИ ПОЖАРЕ РЕЗЕРВУАРА НЕФТЕГАЗОВОГО ПРЕДПРИЯТИЯ
CALCULATION OF CRITERIA FOR THERMAL RADIATION DAMAGE IN CASE OF FIRE OF AN OIL AND GAS ENTERPRISE RESERVOIR
Ksenia Kochura
listener, St. Petersburg University of the Ministry of Emergency Situations of Russia,
Russia, St. Petersburg
АННОТАЦИЯ
Возможные пожары на нефтегазовых предприятиях характерны ударной волной и тепловым излучением, влияющие на человека. В статье рассмотрена методика расчета критериев поражения тепловым излучением при пожаре резервуара нефтегазового предприятия.
ABSTRACT
Possible fires at oil and gas enterprises are characterized by shock waves and thermal radiation that affect humans. The article considers the methodology for calculating the criteria for thermal radiation damage in the event of a fire in an oil and gas enterprise reservoir.
Ключевые слова: критерии теплового воздействия, пожарная безопасность, нефтегазовые предприятия, пробит-функция.
Keywords: criteria of thermal impact, fire safety, oil and gas enterprises, probit function.
Критерии поражения тепловым излучением человека, вызванных пожарами на резервуарах, определены методикой в соответствии с приказом МЧС России №404 [1].
Для поражения человека тепловым излучением величина пробит-функции описывается формулой П4.11 Методики [1,2]:
, (1)
где t – эффективное время экспозиции, с;
q – интенсивность теплового излучения, кВт/м2.
Величина эффективного времени экспозиции t определяется по формуле П4.13 [1] для пожара пролива:
, (2)
где t0 – характерное время, за которое человек обнаруживает пожар и принимает решение о своих дальнейших действиях, с;
х – расстояние от места расположения человека до безопасной зоны, м (зона, где интенсивность теплового излучения меньше 4 кВт/м2);
u – средняя скорость движения человека к безопасной зоне, м/с (принимается равной 5 м/с).
Критерии поражения тепловым излучением при пожаре резервуара РВС-10000 указаны в таблице 1.
Таблица 1.
Критерии поражения тепловым излучением
|
Наименование объекта |
Диаметр пробоя, м |
Расстояние от центра облака, м |
Величина пробит-функции поражения человека тепловым излучением, Рr |
Условная вероятность поражения, Qdj(a), ед. |
|
РВС-10000 |
0,025 |
3,3 |
6,216081393 |
0,88 |
|
5,7 |
3,942285367 |
0,14 |
||
|
9,3 |
1,821537517 |
0 |
||
|
14,7 |
-0,603495352 |
0 |
||
|
22,8 |
-3,318620178 |
0 |
||
|
0,1 |
12,8 |
3,776691338 |
0,11 |
|
|
19,95 |
1,715143023 |
0 |
||
|
30,68 |
-0,345980539 |
0 |
||
|
46,77 |
-2,81986204 |
0 |
||
|
70,91 |
-5,59639375 |
0 |
Интенсивность теплового излучения для пожара пролива ЛВЖ представлена на графиках рисунка 1 и 2.

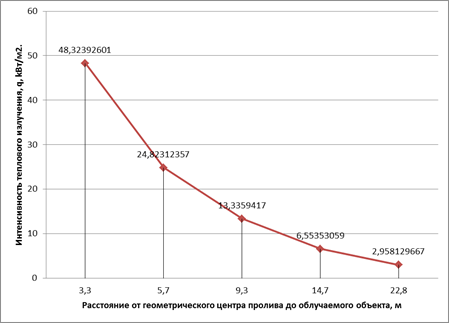

Рисунок 1. Интенсивность теплового излучения в резервуарном парке при диаметре пробоя резервуара 0,025 м

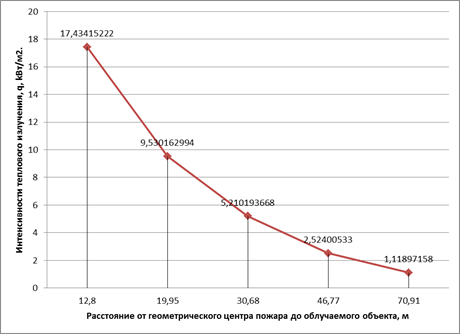

Рисунок 2. Интенсивность теплового излучения в резервуарном парке при диаметре пробоя резервуара 0,1 м
Таким образом, расстояние от геометрического центра пожара до объекта возрастает при росте интенсивности теплового излучения и наоборот.
Список литературы:
- Приказ МЧС России от 10 июля 2009 года № 404 «Об утверждении методики определения расчётных величин пожарного риска на производственных объектах».
- Пожарные риски. Динамика, управление, прогнозирование / Под ред. Брушлинского H.H. – М., 2020. – 285 с.
