ПРЕДЕЛЬНЫЕ СОСТОЯНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ПРИ ОЦЕНКЕ ОГНЕСТОЙКОСТИ КОНСТРУКЦИЙ

LIMITING CONDITIONS OF BUILDING STRUCTURES WHEN ASSESSING THE FIRE RESISTANCE OF STRUCTURES

Ilya Leonenko

student, St. Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье приведены основные показатели, необходимые для определения предельных состяний строительных коснтрукций при определении огнестойкости конструкций. Воздействие людбого пожара приводит к потере несущей способности любой строительной коснтрукции, будь это железобетонная колонна или металлическая ферма.

ABSTRACT

The article presents the main indicators necessary to determine the limiting conditions of building structures when determining the fire resistance of structures. The impact of a human fire leads to the loss of the bearing capacity of any construction structure, whether it is a reinforced concrete column or a metal truss.

Ключевые слова: предельное состояние, несущая способность, строительная конструкция, предел огнестойкости, пожар.

Keywords: limit condition, load-bearing capacity, building structure, fire resistance limit, fire.

Пределом огнестойкости строительных конструкций называется временной промежуток, при котором строительная конструкция сохраняет свои несущие способности, т.е. не произойдет обрушение конструкций при пожаре [3].

Различные виды строительных конструкций и изделий характеризуются своими пределами огнестойкости и классами функциональной пожарной опасности. К таким видам строительных конструкций относяться напрмер противопожарные двери или окна, стены и междуэтажные перекрытия и т.п.

Пределы огнестойкости конструкций, а также технических устройств характеризуются временем (в минутах) от начала стандартного испытания на огнестойкость до наступления одного из предельных состояний, нормированных для данной конструкции.

К предельным состояниям строительных конструкций по огнестойкости относят [3]:

• потеря несущей способности (R) вследствие обрушения конструкции или возникновения предельных деформаций;
• потерю целостности (Е) в результате образования в конструкции сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения и (иᡃли) пламя;
• потеря теплоизолирующей способности (I) выражается в повышении температуры на необогреваемой поверхности конструкции в среднем более чем на 140°С, в любой точке этой поверхности более чем на 180°С по сравнению с температурой конструкции до нагрева [3].

Ниже на рис. 1 приведены примеры определения предельных состояний для некоторых конструкций.

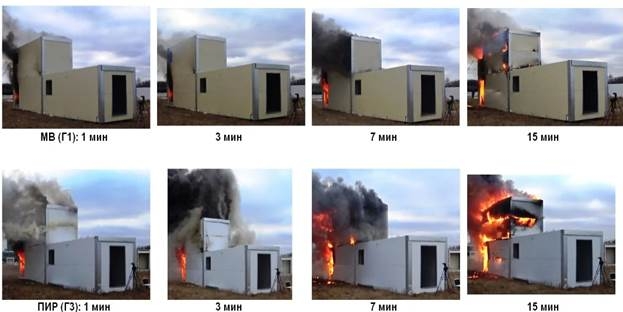

Рисунок 1. Пример потери целостности сендвич-панели

На рисунке 2 представлен пример определения класса пожарной опасноти для наружных стен различных зданий.

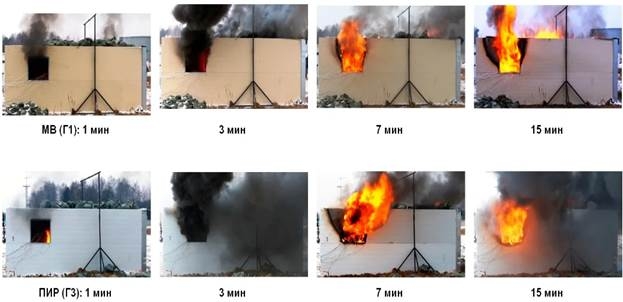

Рисунок 2. Пример определения класса пожарной опасности наружных стен здания с внешней стороны

Для ограждающих конструкций установлены предельные условия потери целостности и теплоизоляционной способности. Обозначение предела огнестойкости строительной конструкции состоит из символов, нормированных для данной конструкции предельных состояний, и цифры, соответствующей времени достижения одного из этих состояний (первого по времени), округленного до ближайшего меньшего значения из стандартного ряда 15,30,45,60,75,90,105,120,150 минут.

Примеры [2]:

• R 120 – предел огнестойкости конструкции составляет 120 минут и по истечении данного времении произойдет потеря несущей способности;
• RE 60 – по истечении 60 минут произойдет потеря несущей способности и потеря целостности строительной конструкции;
• REI 30 – по истечении 30 минут произойдет потеря несущей способности, целостности и теплоизолирующей способности.

Для нормирования пределов огнестойкости строительных конструкций используются следующие предельные состояния [2]:

− для колонн, балок, ферм, арок и других стержневых конструкций, а также элементов лестниц (маршей, площадок) – только – R;

− для наружных несущих стен и покрытий – R, Е;

− для наружных ненесущих стен и остекления – Е;

− для ненесущих внутренних стен и перегородок – Е, I;

− для перекрытий и несущих внутренних стен – R, Е, I;

− воздуховодов – Е, I.

Вывод: для определения класса пожарной опасности различных строительных материалов требуются данные о функциональном назначении этой конструкции, напрмер для нормирования предела огнестойкости строительной конструкции необходимо знать тип строительной конструкции.

Список литературы:

1. Федеральный закон РФ от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
2. Федеральный закон от 27 декабря 2002 года № 184-ФЗ «О техническом регулировании».
3. Попова Е.А. Огнестойкость зданий и их пожарная опасность [Электронный ресурс]/КемТИПП, 2020. – 75 с.
