АНАЛИЗ ПОТЕРЬ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В СЕТЯХ СРЕДНЕГО НАПРЯЖЕНИЯ ПРЕДПРИЯТИЯ ЗАНИМАЮЩЕГОСЯ РАЗРАБОТКОЙ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ

Ковалевский Александр Олегович

магистрант, кафедра «Электроснабжение и электротехника», Тольяттинский государственный университет,

РФ, г. Тольятти

Кретов Дмитрий Алексеевич

научный руководитель,

канд. техн. наук, доц., Тольяттинский государственный университет,

РФ, г. Тольятти

ANALYSIS OF ELECTRICAL ENERGY LOSSES IN MEDIUM VOLTAGE NETWORKS OF AN ENTERPRISE ENGAGED IN THE DEVELOPMENT OF OIL AND GAS FIELDS



Alexander Kovalevsky

Master’s student, department «Power supply and electrical engineering», Togliatti State University,

Russia, Tolyatti

Dmitry Kretov

Scientific supervisor, Ph.D. tech. Sciences, Assoc., Togliatti State University,

Russia, Tolyatti



АННОТАЦИЯ

В работе рассмотрен вопрос минимизации потерь электроэнергии в электрических сетях ООО «РН-Пурнефтегаз». На основе анализа исходных данных, проведено обоснование выбора комплексных мероприятий по минимизации потерь в электрических сетях 35 кВ и 6 кВ на объекте исследования.

ABSTRACT

The paper considers the issue of minimizing power losses in the electrical networks of the organization «RN-Purneftegaz». Based on the analysis of the initial data, a justification was made for the choice of complex measures to minimize losses in electrical networks of 35 kV and 6 kV at the object of study.



Ключевые слова: минимизация потерь электроэнергии, комплексные мероприятия по минимизации потерь электроэнергии, электрические сети.

Keywords: minimization of power losses, comprehensive measures to minimize power losses, electrical networks.



Известно, что потери электроэнергии являются важнейшим показателем энергоэффективности на современных предприятиях промышленного и энергетического комплекса [1, 2].

Потери электроэнергии необходимо учитывать не только на стадии проектирования, но и на этапах реконструкции и модернизации электрических сетей [3]. В работе рассмотрен вопрос минимизации потерь электроэнергии в электрических сетях ООО «РН-Пурнефтегаз».

В результате проведения анализа состояния системы электроснабжения ООО «РН-Пурнефтегаз» установлено, что основной проблемой на данном предприятии является проблема потерь электроэнергии в питающей сети 35 кВ, а также в распределительных сетях напряжением 6 кВ.

Потребление и полезный отпуск электроэнергии за 2018-2022 гг. в электрических сетях ООО «РН-Пурнефтегаз» представлены в работе в форме таблицы 1.



Таблица 1.

Потребление и полезный отпуск электроэнергии за 2018-2022 гг. в электрических сетях ООО «РН-Пурнефтегаз», тыс. кВт∙ч

Год

2018

2019

2020

2021

2022

Отпуск в сеть, тыс. кВт∙ч

75879,21

74766,21

70846,37

70685,71

65506,97

Полезный отпуск, тыс. кВт∙ч

69866,67

69097,42

65700,98

65037,13

60509,18

Потери, тыс. кВт∙ч

6012,54

5668,79

5145,39

5648,58

4997,79

Процент потерь, %

7,92%

7,58%

7,26%

7,99%

7,63%



Для наглядности потребление и полезный отпуск электроэнергии за 2018-2022 гг. в ООО «РН-Пурнефтегаз» представлены также на рисунке 1.

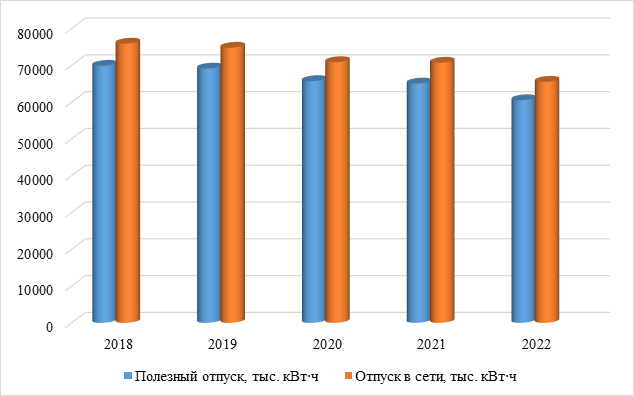

Рисунок 1. Потребление и полезный отпуск электроэнергии за 2018-2022 гг. в электрических сетях ООО «РН-Пурнефтегаз»



По данным таблицы 1 и рисунка 1 установлено, что средний уровень потерь электроэнергии в питающей сети 35 кВ, а также в распределительных сетях напряжением 6 кВ ООО «РН-Пурнефтегаз» составляют около 7,68 %.

Для данного типа сетей такой процент потерь электроэнергии является повышенным. Известно, что согласно рекомендациям [4,5] максимальный уровень потерь в питающих и распределительных сетях предприятий не должен превышать 5%.

Исходя из этого, в работе необходимо выбрать качественные мероприятия для минимизации потерь электроэнергии в электрических сетях ООО «РН-Пурнефтегаз».

Известно, что мероприятия по минимизации потерь электроэнергии делятся на организационные и технические.

Для решения поставленной задачи, в работе на объекте исследования предлагается внедрить следующие организационные мероприятия:

  • усовершенствование методологии и регламента работ в электрических сетях ООО «РН-Пурнефтегаз» с учётом современных решений;
  • установка допустимых нормативов потерь путём проведения реального мониторинга данных;
  • ужесточение ответственности персонала за нарушение принятых нормативов потерь;
  • обучение персонала, направленное на повышение квалификации в данном вопросе;
  • премирование отличившихся работников и наказание виновных в случае несоблюдения установленного регламента работ и превышения установленных нормативов потерь электроэнергии.

В результате проведения расширенного анализа методов и мероприятий по снижению потерь электроэнергии, в питающих и распределительных сетях ООО «РН-Пурнефтегаз» предложено реализовать следующие основные технические мероприятия по минимизации потерь электроэнергии:

  • заменить устаревшие провода марки АС-50/8 на питающей воздушной линии 35 кВ, которая питает ПС 35/6 кВ «136» предприятия, на провода современных марок, обладающих меньшим сопротивлением и большей пропускной способностью (например, предлагается использовать для данной цели провода марки AERO-Z и его модификации);
  • заменить устаревшие кабельные линии распределительной сети 6 кВ марки АСБ на кабели современных марок, обладающие пониженным сопротивлением и большей надёжностью, а также прочими улучшенными характеристиками (предлагается использовать кабели с изоляцией со сшитого полиэтилена, а также другие аналогичные разработки).

Выбранные и рекомендованные технические мероприятия способны привести к снижению потерь электроэнергии на объекте исследования.

Таким образом, в дальнейших работах, на основании принятых основных решений, проводится решение задач по минимизации потерь электроэнергии в электрической сети предприятия ООО «РН-Пурнефтегаз».



Список литературы:

  1. Рогалев Н.Д. Энергосбережение: учебное пособие для ВУЗов. Москва: МЭИ, 2020. 242 с.
  2. Самарин О. Д. Энергосбережение. Энергоэффективность. Москва: Издательство Ассоциации строительных вузов, 2019. 296 c.
  3. Справочник по проектированию электрических сетей / под ред. Д.Л. Файбисовича. 4-е изд., перераб. и доп. Москва: ЭНАС, 2019. 425 с.
  4.  Федеральный закон от 23.11.2009 № 261-ФЗ (ред. от 29.07.2017) «Об энергосбережении, повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
  5. Энергетическая стратегия РФ на период до 2035 года // РД РАО «ЕЭС России». Распоряжение Правительства РФ от 9 июня 2020 г. № 1523-р – М.: Министерство энергетики, 2020.
