СИСТЕМА ПОЖАРОТУШЕНИЯ ПРОИЗВОДСТВЕННЫХ ПРЕДПРИЯТИЙ
FIRE EXTINGUISHING SYSTEM OF INDUSTRIAL ENTERPRISES
Alexander Shchurik
listener, Siberian Fire and Rescue Academy of the Ministry of Emergency Situations of Russia,
Russia, Zheleznogorsk
АННОТАЦИЯ
В статье рассмотрена технология охлаждения газового трубопровода при применении систем тушения пожаров с помощью технологии тонкораспыленной воды (далее – ТРВ). Рассмотрен механизм пожаротушения установками ТРВ на производственных предприятиях.
ABSTRACT
The article studies the cooling technology of a gas pipeline when using fire extinguishing systems using thinly sprayed water technology (hereinafter referred to as TRV). The mechanism of fire extinguishing by TRV installations at industrial enterprises is considered.
Ключевые слова: тонкораспыленная вода, системы пожаротушения, производственные предприятия, защита.
Keywords: fine-sprayed water, fire extinguishing systems, industrial enterprises, protection.
Системы тушения пожара ТРВ в настоящее время получают широкое применение при защите зданий и сооружений производственных комплексов. Пример схемы пожаротушения ТРВ приведен на рисунке 1.

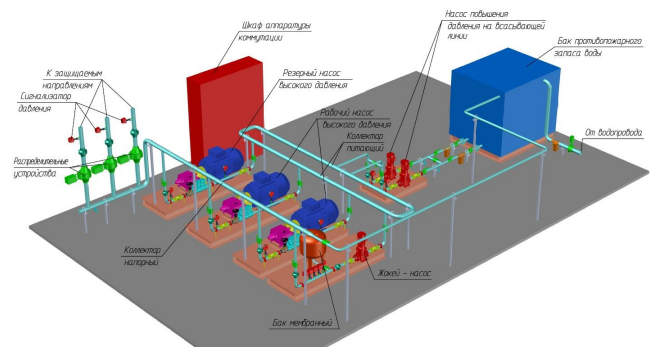

Рисунок 1. Схема пожаротушения ТРВ для производственного здания
Основным огнетушащим веществом (далее – ОТВ) в рассмотренных установках является вода. Вода подается под высоким давлением в распыляющие форсунки. В результате подачи воды в форсунки образуется мелкодисперсный туман из мелких капель воды. Размер капель достигает около 100-150 микрон, не более. Данный мелкодисперсный туман отличается высокой эффективностью по сравнению с традиционными установками (спринклерные и дренчерные установки) тем, что намного быстрее заполняет объемы горящих помещений. Также данная система отличается эффективностью тем, что на тушение возможного пожара потребуется минимальный объем воды. Поэтому данные системы возможно использовать в составе систем модульного пожаротушения.
Рассмотрим основные параметры эффективности модулей пожаротушения, а именно [2]:
- высокая теплоемкость водяного тумана и большая суммарная площадь поверхности капель (в результате происходит снижение температуры в очаге пожара и прекращения реакции горения);
- образование водяного пара в результате испарения воды, тем самым прекращая газообмен горючих материалов с кислородом, за счет снижения концентрации кислорода;
- создание на поверхности материалов водяной пленки (за счет осаждения пленки на не горящие поверхности).
В качестве приборов подачи огнетушащих веществ используются модули ТРВ. Для производственных зданий больше всего подходят модуль МУПТВ-18,5-ГЗ-ВД (-50 гр.С_п) («Тунгус») (рис. 2).
Рисунок 2. Модуль ТРВ.
Рассмотрим установки пожаротушения ТРВ. Установки подразделяются на [1]:
по давлению в диктующем распылителе или в корпусе модуля на:
- низкого давления – до 2 МПа включительно (АУП ТРВ НД);
- высокого давления - более 2 МПа (АУП ТРВ ВД);
по конструктивному исполнению на:
- модульного типа (АУП ТРВ МТ);
- агрегатного типа (АУП ТРВ АТ).
Отметим достоинства и недостатки применяемых систем пожаротушения применительно к производственным зданиям.
Достоинства в первую очередь заключаются в экономии огнетушащего вещества, а именно воды. Установлено, что объем потребления системами ТРВ на 20% меньше, чем обычными системами тушения водой [2].
Недостатками считаются, что в состоянии востребованности в системах ТРВ моет произойти неисправность технических средств, а именно модулей.
Принцип работы установки ТРВ заключается в следующем [1]:
- система пожарной сигнализации обнаруживает возгорание и выдает электрический сигнал на запорно-пусковое устройство на пусковом баллоне модуля пожаротушения тонкораспыленной водой;
- запорно-пусковое устройство модуля пожаротушения тонкораспыленной водой открывается, и газ-вытеснитель из пускового баллона поступает в емкость с огнетушащим веществом (вода и огнетушащие добавки), в которой образуется газожидкостная смесь;
- газожидкостная смесь по распределительным трубопроводам поступает к оросителям и выбрасывается в защищаемое помещение в виде тонкораспыленной воды;
- контроль за выпуском ОТВ осуществляется дистанционно с помощью сигнализатора давления на питающем трубопроводе.
Вывод: основным направлением совершенствования системы тушения пожара ТРВ для производственных зданий является внедрение комбинированных модульных установок ТРВ. В связи с разнообразием применяемых горючих веществ и материалов в зданиях и сооружениях различного назначения производственных зданий целесообразно применять комбинированные модульные установки ТРВ.
Список литературы:
- СП 485.1311500.2020. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
- Пожаротушение тонкораспыленной водой. Режим доступа: https://ista-01.ru/catalog/sec/pozharotushenie_trv.htm.
