ПОДБОР ЭНЕРГОЭФФЕКТИВНОГО ГРУНТОВОГО ТЕПЛОВГО НАСОСА

​SELECTION OF AN ENERGY-EFFICIENT GROUND HEAT PUMP

Ekaterina Tarkhanova

student, National Research University "Moscow Power Engineering Institute",

Russia, Moscow

АННОТАЦИЯ

В статье рассмотрен метод подбора энергоффективного грунтового теплового насоса для теплоснабжения здания.

ABSTRACT

The article considers the method of selecting an energy-efficient ground heat pump for building heat supply.

Ключевые слова: тепловой насос; энергосбережение; теплоснабжение здания; энергоэффективность.

Keywords: heat pump; energy saving; building heat supply; energy efficiency.

Подбор теплового насоса типа «грунт – вода» будем производить по рассчитанным ранее нагрузкам. Также полагаем, что возможна совместная работа теплового насоса и дополнительного источника теплоснабжения — электрического котла.

На глубине температура грунта остается достаточно стабильной, следовательно, принимаем ее постоянной за весь отопительный период.

Выбираем несколько моделей тепловых насосов. Строим их режимы работы при температуре наружного воздуха (рисунок 1). [1]

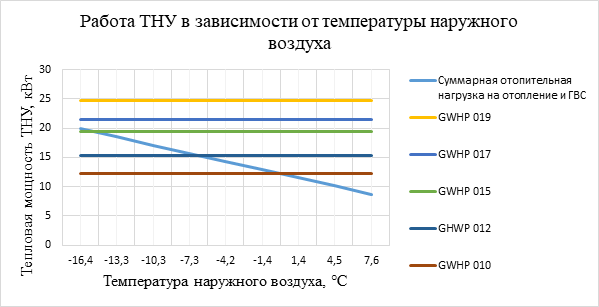

Рисунок 1. Характеристика работы тепловых насосов в зависимости от температуры наружного воздуха

Точка пересечения требуемой нагрузки и тепловой мощности насоса — температура бивалентности. Это такая температура, при которой система переходит на резервный источник питания (электрический котёл), который обеспечивает компенсацию нехватки мощности теплового насоса.

До достижения точки бивалентности   для обеспечения требуемой нагрузки достаточно работы теплового насоса, тепловая мощность которого будет равна нагрузки на отопление и ГВС.

                                                                                      (1)

Расход электрической энергии:

                                                                           (2)

При достижении точки бивалентности (), требуемая мощность по теплоснабжению будет частично восполняться электрическим котлом:

                                                                           (3)

Суммарное потребление электрической энергии составит:

                                                   (4)

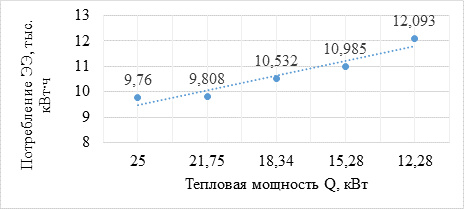

Рисунок 2. Потребление электрической энергии ТН

Для подбора ТН также сравним цены на подобранные модели [2] (рис. 3)

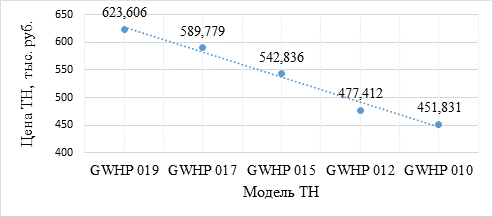

Рисунок 3. Актуальные цены на модели ТН

Исходя из проведенных расчётов, наиболее оптимальный вариант среди ТН — модель ALTAL GWHP 012. Так как, минимум затрат условного топлива при экономической эффективности – по минимуму финансовых затрат за потребляемые энергоносители.

Список литературы:

1. Каталог Технический паспорт и спецификации тепловых насосов ALTAL. [Электронный ресурс]. – Режим доступа: https://www.c-o-k.ru/library/catalogs/altal/108746.pdf
2. Тепловые насосы ALTAL. [Электронный ресурс] — Режим доступа: http://www.altalgroup.ru/oborudovanie/teplovye-nasosy
