АНТИСЕЙСМИЧЕСКАЯ ТЕХНОЛОГИЯ «CABKOMA STRAND ROD»

Шаповалов Алексей Андреевич

студент, Шахтинский автодорожный институт (филиал) Южно-Российского государственного политехнического университета (НПИ) имени М.И. Платова,

РФ, г Шахты

Климонова Ольга Юрьевна

студент, Шахтинский автодорожный институт (филиал) Южно-Российского государственного политехнического университета (НПИ) имени М.И. Платова,

РФ, г Шахты

ANTISEISMIC TECHNOLOGY "CABKOMA STRAND ROD"



Alexey Shapovalov

student, Shakhty Automobile and Road Institute (branch) of the South-Russian State Polytechnic University (NPI) named after M.I. Platov,

Russia, Shakhty

Olga Klimonova

Shakhty Automobile and Road Institute (branch) of the South-Russian State Polytechnic University (NPI) named after M.I. Platov,

Russia, Shakhty



АННОТАЦИЯ

По статистике в год фиксируют около полумиллиона случаев землетрясений по всей Земле. Колебания большинства из них незначительные, поэтому они остаются незамеченными. Однако, иногда это природное явление достигает такой разрушительной силы, в результате которой обрушиваются здания, унося за собой жизни тысячи людей. В данной статье представлена антисейсмическая технология «CABKOMA Strand Rod».

ABSTRACT

According to statistics, about half a million cases of earthquakes are recorded throughout the Earth per year. The fluctuations of most of them are insignificant, so they remain unnoticed. However, sometimes this natural phenomenon reaches destructive force, as a result of which buildings collapse, taking the lives of thousands of people with them. This article presents the antiseismic technology «CAB-KOMA Strand Rod».



Ключевые слова: землетрясение, антисейсмическая технология, композит, углеродный стержень.

Keywords: earthquake, antiseismic technology, composite, carbon rod.



Землетрясение – одно из самых опасных разрушительных стихий на Земле. Подземные толчки достигают такой амплитуды, что могут превратить целый город в руины. Важной задачей для архитектора является строительство таких зданий и сооружений, которые бы могли выстоять натиск этого мощного явления и, таким образом, спасти тысячи людских жизней.

В последние десятилетия было разработано не мало технологий для защиты строений от действия землетрясений, а также вызванных ими цунами и оползней. Одной из таких разработок японской лаборатории стал углеродный стержень «CABKOMA Strand Rod».

CABKOMA – это композитный материал из углеродного волокна, как армирующего элемента, и внешнего покрытия в виде синтетических и неорганических волокон. Термопластическая смола используется в качестве связующего, поэтому после затвердевания возможна термическая деформация. В совокупности всех составляющих получился канат с прочной структурой (рис.1). Принцип его работы заключается в том, что стержень, закрепляясь на крыше, буквально привязывает здание к земле. В случае землетрясения данная конструкция будет едина и её разрушение можно будет избежать.

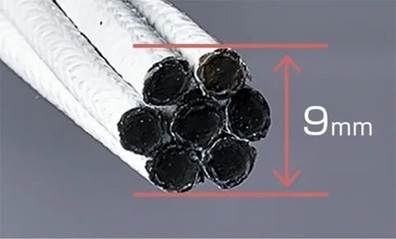

Рисунок 1. Стержень CABKOMA Strand Rod



В целом, CABKOMA Strand Rod можно охарактеризовать как «лёгкий, прочный и не подвержен коррозии». Действительно, удельный вес в пять раз меньше, чем вес железа, высокая прочность на растяжение 160 кН/мм2, не образуется ржавчина. Среди достоинств также выделяют:

  1. Установка на существующем здании. Данную композитную сеть можно применить на строении, которое было возведено без учёта сейсмических особенностей.
  2. Не требуется специальная техника для транспортировки. Рулон, длина которого 160 метров, весит почти 15 кг. Его с лёгкостью можно переносить к месту монтажа вручную.
  3. Простота установки. Так как нити обладают высокой гибкостью, не требуется бурения. Конструкция соединяется винтовыми креплениями, используются адгезивные материалы.
  4. Некритическое изменение размеров при амплитуде температур.
  5. Долговечность. Используются материалы, не подверженные явлению коррозии.
  6. Усилие на разрыв. При небольшой массе обеспечивается прочность гораздо выше, чем у стали.

В таблице 1 представлена сравнительная характеристика CABKOMA и стального стержня.



Таблица 1

Технические характеристики

Стержень

Диаметр,

мм

Площадь поперечного сечения, мм2

Вес, г/м

Усилие на разрыв,

кН

Прочность на растяжение на единицу

площади,

кН/мм2

CABKOMA Strand Rod

9,0

27,5

90

< 85

1,6

Армирующая сталь

22,0

387,1

3050

75

0,20



Как и у любого материала, есть несколько недостатков: высокая стоимость, подойдёт только для невысоких зданий с большой прилегающей территорией, так как на большой высоте закрепить тросы трудоёмко и в мегаполисе может быть мало для них места, уместно будет выглядеть на постройках с современным экстерьером.

Примером объекта, использующим армирующие нити, является офис головной офис компании (рис.2) «Komatsu Matere», которая непосредственно разработала данную антисейсмическую технологию. Стоит отметить, что при реконструкции использовался текстиль как строительный материал, один из которых «greenbiz» – экологически чистая пористая губчатая керамическая основа.

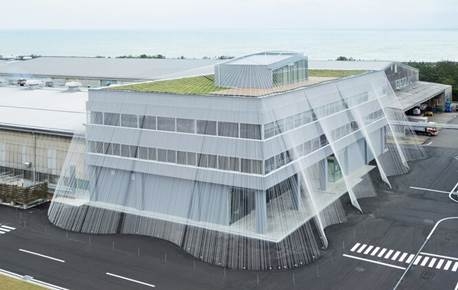

Рисунок 2. Пример использования стержней «CABKOMA Strand Rod»



Подведя итоги, можно сказать, что углеродный стержень «CABKOMA Strand Rod» – это перспективная разработка в области защиты зданий от разрушений во время землетрясения. При небольшом весе материал прочнее стали. На данный момент, это самое лёгкое антисейсмическое армирование в мире.



Список литературы:

  1. Прядевые стержни CABKOMA–самое лёгкое армирование в мире.–URL: https://centrselstroy.ru/pryadevye-sterzhni-cabkoma-samoe-legkoe-v-mire-antiseysmicheskoe-armirovanie
  2. Технические характеристики углеродного стержня CABKOMA Strand Rod.– URL: https://www.komatsumatere.co.jp/cabkoma/en/
  3. Композиты в строительстве.– URL: https://mplast.by/novosti/2016-01-26-kompozityi-v-stroitelstve-povyisyat-seysmostoykost-novinka-ot-cabkoma/
