ЗАЗЕМЛЕНИЕ ДЕРЕВЯННЫХ ОПОР ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ

GROUNDING OF WOODEN POLES OF POWER LINES

Vladislav Velichko

Master, Department of Electric and Thermal Power Engineering, Orenburg state University,

Russia, Orenburg

Alexander Shevchenko

Master, Department of Electric and Thermal Power Engineering, Orenburg state University,

Russia, Orenburg

АННОТАЦИЯ

В статье представлена информация о заземлении деревянных опор линий электропередач. Рассмотрены существующие виды заземления деревянных опор и технические требования к их установке. Так же обосновывается применение катушки заземления для деревянных опор.

ABSTRACT

The article provides information about the grounding of wooden poles of power lines. The existing types of grounding of wooden supports and technical requirements for their installation are considered. The use of a grounding coil for wooden supports is also justified.

Ключевые слова: линия электропередач; заземление; молниезащита; грозозащита; опора.

Keywords: power line; grounding; lightning-discharge protector; lightning protection; wooden pole.

Для обеспечения надежной и безаварийной работы линий электропередачи, для защиты электроаппаратуры от различных видов перенапряжений, а также для обеспечения безопасной работы обслуживающего персонала опоры – линии электропередачи должны быть заземлены.

Величина сопротивления заземляющих устройств нормируется в «Правилах устройств электроустановок».

На воздушных линиях электропередачи на напряжение 6-10 кВ должны быть заземлены все металлические, железобетонные, а в особенности и деревянные опоры, на которых установлены устройства грозозащиты, силовые или измерительные трансформаторы, разъединители, предохранители или другие аппараты [1].

На воздушных линиях электропередачи с деревянными опорами следует применять болтовое соединение заземляющих спусков.

При установке деревянных опор в качестве заземлителя может быть использована заземляющая пластина (рисунок 1) или катушка заземления. Катушка заземления представляет собой спиральную обмотку из оголенного медного провода, размещенную в нижней части опоры, как показано на рисунке 2. Провод катушки продолжается вверх по полюсу в качестве провода заземления. Иногда его несколько раз наматывают вокруг нижней части опоры в виде спирали (рисунок 3), чтобы увеличить площадь контакта провода с землей. Катушки заземления должны иметь достаточное количество витков, чтобы обеспечить хороший контакт с землей. Катушка, имеющая семь витков, 4 метра или более намотанной проволоки, обеспечивает удовлетворительный контакт с землей [2]. В качестве провода катушки заземления следует использовать мягкотянутую или отожженную медную проволоку. Чтобы катушка не действовала как дроссель, провод заземления от самого внутреннего витка прикреплен скобами ко всем остальным виткам.

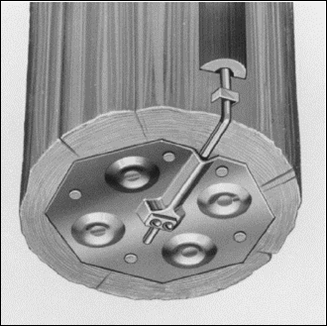

Рисунок 1. Пластина заземления, установленная на нижнем торце деревянной опоры линии электропередачи перед установкой опоры.

Заземляющая пластина изготовлена из меди и имеет влагоудерживающие чашки для поддержания низкого сопротивления заземления.

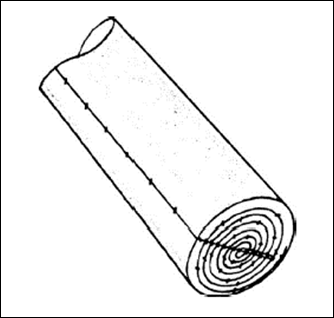

Рисунок 2. Катушка заземления, установленная в нижней части опоры.

Опора давит на катушку всем весом и помогает поддерживать контакт с землей. Спиральная катушка прикреплена скобами к нижнему торцу опоры. Конец внутреннего витка спирали прикреплен скобами ко всем внешним виткам: пересекая их, провод шунтирует витки.

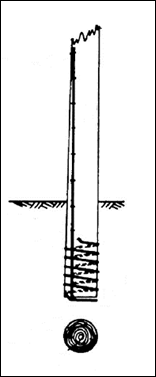

Рисунок 3. Вид сбоку и снизу на катушку заземления.

Список литературы:

1. Узелков Б.А. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ: учеб. пособие. 2007. – 630 с.
2. The Lineman's and Cableman's Handbook, Thirteenth Edition (13th Edition) by Thomas M. Shoemaker, James E. Mack, Mcgraw-Hill Hardcover, 1184 Pages, Published 2017
