ИСПОЛЬЗОВАНИЕ ПЕНОИЗОЛА КАК УТЕПЛИТЕЛЯ НАРУЖНЫХ СТЕН ЗДАНИЯ

Шаповалов Алексей Андреевич

студент, Шахтинский автодорожный институт (филиал) Южно-Российский государственный политехнический университет (НПИ) им. М.И. Платова,

РФ, г Шахты

Климонова Ольга Юрьевна

студент, Шахтинский автодорожный институт (филиал) Южно-Российский государственный политехнический университет (НПИ) им. М.И. Платова,

РФ, г Шахты

Чернова Полина Александровна

студент, Шахтинский автодорожный институт (филиал) Южно-Российский государственный политехнический университет (НПИ) им. М.И. Платова,

РФ, г Шахты

THE USE OF FOAM INSULATION AS INSULATION OF THE EXTERIOR WALLS OF THE BUILDING



Alexey Shapovalov

student, Shakhty Road Institute (branch) South-Russian State Polytechnic University (NPI) named after. M.I. Platov,

Russia, Shakhty

Olga Klimonova

student, Shakhty Road Institute (branch) South-Russian State Polytechnic University (NPI) named after. M.I. Platov,

Russia, Shakhty

Polina Chernova

student, Shakhty Road Institute (branch) South-Russian State Polytechnic University (NPI) named after. M.I. Platov,

Russia, Shakhty



АННОТАЦИЯ

Прогресс не стоит на месте, и рынок строительных материалов с каждым годом расширяется за счёт инноваций, которые значительно упрощают и ускоряют процесс возведения зданий и сооружений. К таким можно отнести теплоизолятор –пеноизол. В данной статье будут рассмотрены виды, технические характеристики, а также проведён теплотехнический расчёт, по результатам которого будет подобрана необходимая толщина утеплителя наружной стены проектируемого коттеджа в г. Ростов–на–Дону.

ABSTRACT

Progress does not stand still, and the market of building materials is expanding every year due to innovations that greatly simplify and accelerate the process of erecting buildings and structures. These include a heat insulator –foam insulation. This article will consider the types, technical characteristics and also carried out a thermal calculation, the results of which will be selected the required thickness of the insulation of the outer wall of the projected cottage in Rostov–on–Don.



Ключевые слова: пеноизол, теплоизолятор, ограждающие конструкции, теплотехнический расчёт.

Keywords: foam insulation, heat insulator, enclosing structures, thermal engineering calculation.



Пеноизол– это строительный материал для утепления и шумоизоляции зданий. Он представляет собой усовершенствованный пенопласт с ячеистой структурой. В состав входят такие компоненты, как: карбамидно–формальдегидная смола, пенообразующее вещество, ортофосфорная кислота и вода, – которые закладываются в пеногенератор. Под действием сжатого воздуха образуется пенистая масса. Данное производство может осуществляться на площадке, что позволяет сэкономить затраты на транспортировку, погрузку и разгрузку, складирование материала. Получаемой смесью можно сразу заделать зазоры. Процесс затвердевания начинается через 10 минут после нанесения, через 4–5 часов она станет твёрдой, а спустя 72 часа наберёт полные прочностные свойства.

Виды пеноизола

  1. Жидкий пеноизол используется для заделки воздушного пространства при возведении, реконструкции или ремонте зданий и сооружений. Его не рекомендуется использовать в утеплении цоколя, подвала, фундамента, так как данные участки подвержены скоплению влаги. При многократных переходах через 0 градусов Цельсия теряются теплоизоляционные свойства.
  2. Листовой или рулонный получается в результате заливки жидкого пеноизола в формы. После того, как смесь затвердела, листы разрезаются и механически очищаются. Данный вид должен крепится к стене дюбелями, а также обязательно облицовываться.
  3. Пеноизольная крошка (термовата) представляет собой измельчённые гранулы размером от 10 до 15 мм. Таким образом теплоизолируются пол, перекрытия, фундамент и т.д.

Пеноизол можно отнести к новым материалам, но он уже считается в строительной сфере одним из лучших теплоизоляторов. Это обусловлено улучшением теплоизоляционных параметров. Рассмотрим подробно несколько из них:

  • Теплопроводность. Показатель низкий, для достаточной теплоизоляции может быть проложен слой не более 10 см.
  • Звукоизоляция. Средний показатель достигает около 60 %.
  • Огнеустойчивость. Плохо горит, не плавится, в сравнении с пенопластом выделяет дыма во время возгорания в десять раз больше.
  • Паропроницаемость. Благодаря пористой структуре, воздух проходит через стены.
  • Биологическая устойчивость. Внутри не заводятся микроорганизмы, грызуны, не образуются грибок и плесень.
  • Химическая устойчивость. Не реагирует с агрессивными химическими средами.
  • Срок службы. Так как данный строительный материал появился недавно, срок эксплуатации предположительно от 25 до 50 лет.
  • Экологичность. Пеноизол, изготовленный по всем нормам, не выделяет токсичные, вредные для человека, вещества.

Другие технические характеристики приведены в табл. 1.

Таблица 1

Значения технических характеристик теплоизоляционного материала

Параметры

Диапазон значений

Теплопроводность, Вт/(м*°C)

0,028–0,037

Плотность, кг/ м3

10–25

Предел прочности:

–на сжатие (при 10 % линейной деформации), кг/см2;

–на изгиб, кг/см2;

–на растяжение, кг/см2



0,08–5

0,15–0,25

0,06–0,09

Водопоглощение по массе (в течение 24 часов), %

10–20

Влажность по массе, %

5,0–14,5

Рабочие температуры, °C

-55/+75

Таким образом, пеноизол обладает над другими полимерными утеплителями следующими преимуществами: высокие теплоизоляционные свойства, упругость и эластичность, устойчивость к механическим воздействиям, устойчивость к перепадам температур и повышенной влажности, отличная проницаемость пара, хорошая адгезия, экологичность и невысокая стоимость.

Наряду с плюсами, имеются недостатки. Основной недостаток такого материала–усадка, которая в процессе эксплуатации может достигать до 5 %.Её можно избежать, если слой располагать между стенами под давлением. У пеноизола небольшая плотность, из–за чего его легко повредить. Добиться качественного монтажа возможно при температуре не ниже +5°C.

Ниже представлен теплотехнический расчёт представленной на рис.1 наружной стены проектируемого коттеджа в городе Ростов–на–Дону.

Теплотехнический расчёт

Исходные данные:

Принятая температура внутреннего воздуха tв=20 °C ;

Температура наиболее холодной пятидневки tн= – 18 °С;

Средняя температура за отопительный период tот.п.= –0,6 °С;

Продолжительность отопительного периода Zот.п.= 171 суток.

Стена включает четыре конструктивных слоя:

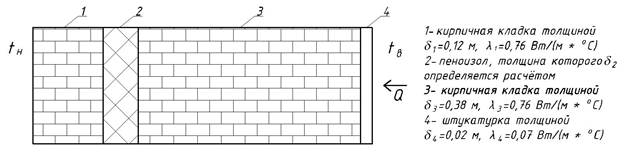

Рисунок 1. Конструкция наружной стены здания.



Расчётные формулы взяты из .

Определяем величину градусо–суток отопительного периода:

Требуемое сопротивление теплопередаче для величины  :

Требуемая толщина утеплителя:

Толщину утеплителя в данном случае принимаем 0,06 м.

Фактическое сопротивление наружного ограждения с учётом принятой толщины пеноизола:

Коэффициент теплопередачи наружного ограждения с учётом принятой толщины пеноизола:

Необходимая толщина утеплителя наружной стены проектируемого коттеджа в Ростове–на–Дону составляет 60 мм.

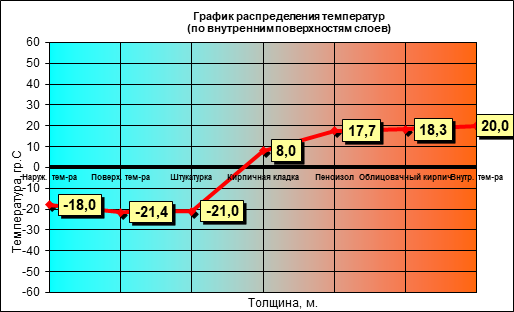

Рисунок 2. График распределения температур



Теплотехнический расчёт ограждающей конструкции закончен.

Таким образом, пеноизол является хорошей альтернативой традиционным утеплителям. По себестоимости он значительно дешевле, сокращаются затраты на процессы, связанные с транспортировкой и разгрузкой, а также теплоизоляционные свойства данного нового материала не уступают тем, которые давно пользуются спросом на рынке строительной индустрии.



Список литературы:

  1. СП 131.13330.2020 «Строительная климатология».
  2. СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003 (с Изменением N 1).
  3. Применение пеноизола.–URL: https://stpoyka.ru/chto-takoe-penoizol-gde-primenyaetsya-s-kakoy-tselyu-i-skolko-stoit/
  4. Технические характеристики пеноизола.– URL: https://srbu.ru/stroitelnye-materialy/87-tekhnicheskie-kharakteristiki-penoizola-ego-svojstva.html
  5. Преимущества и недостатки пеноизола.–URL:https://stroy-podskazka.ru/uteplenie/vnutrennee/penoizol/
