СОВРЕМЕННЫЕ СРЕДСТВА ЗАЩИТЫ НЕФТЕПЕРЕРАБАТЫВАЮЩИХ УСТАНОВОК

MODERN MEANS OF PROTECTION OF OIL REFINERIES

Irina Bogomyagkova

student, Department of Industrial Safety, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В статье рассмотрены основные современные средства защиты нефтеперерабатывающих установок. Рассмотрена установка АТ-9 (атмосферная трубчатка с блоком электрообессоливания), которая служит для исключения возникновения аварийных ситуаций.

ABSTRACT

The article discusses the main modern means of protecting oil refining plants. The AT-9 installation (atmospheric tubing with an electric desalination unit), which serves to exclude the occurrence of emergency situations, is considered.

Ключевые слова: средства защиты, пожарная безопасность, технологический процесс, нефтеперерабатывающая установка.

Keywords: protective equipment, fire safety, technological process, oil refining plant.

Рассмотрим современные средства защиты нефтеперерабатывающих установок на примере установки АТ-9 (далее – АТ-9) (рис. 1). Основное предназначение АТ-9 является устройство по предотвращению аварийных ситуаций на нефтеперерабатывающих объектах.

Рисунок 1. Схема установки АТ-9 на нефтеперерабатывающих установках

АТ-9 – это атмосферная трубчатка с блоком электрообессоливания, которая служит для безопасной переработки легковоспламеняющейся и горюющей жидкости на нефтеперерабатывающих установках путем удаления газовой составляющей опасных жидкостей, стабилизирую их.

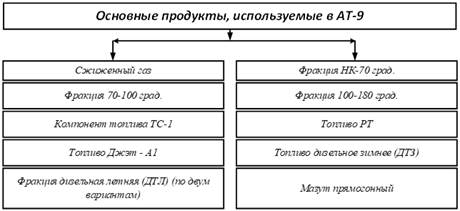

На рисунке 2 изображены основные продукты, используемые в АТ-9.

Рисунок 2. Продукты, используемые в установке

Установка АТ-9 разработана ЗАО «Нефтехимпроект» (Россия) в 2015 году. Является современным средством защиты нефтеперерабатывающих установок от взрывов и разгерметизации.

В состав установки входят следующие блоки и узлы:

- блок электрообессоливания и стабилизации опасных жидкостей;

- дренажная система нефтепродуктов;

- система охлаждения насосов и обеспечения воздухом контрольно-измерительных приборов;

- система обеспечения воздухом контрольно-измерительных приборов;

- система аварийного освобождения блока установки обессоливания и обезвоживания нефти.

Установка АТ-9 используется в нефтеперерабатывающих установках первичной и вторичной переработки нефти. На установке применяются различные виды оборудования: емкостное, теплообменное, печное, динамическое.

Для исключения разгерметизации оборудования и предупреждения аварийных выбросов опасных веществ на установке предусмотрено:

- материалы, конструкция аппаратов и трубопроводов рассчитаны на обеспечение прочности и надежной эксплуатации в рабочем интервале давлений и температур в соответствии с установленными правилами и нормами проектирования;

- расчетное давление всех аппаратов принято с учетом необходимого превышения его над рабочим давлением;

- технологическое оборудование защищено от превышения давления системой предохранительных клапанов, защищающих отдельные аппараты, трубопроводы или группы аппаратов, со сбросом газов и паров;

- трубопроводы, где возможна высокотемпературная сульфидная коррозия, изготовлены из хромистых и нержавеющих сталей;

- применено взрывозащищенное электрооборудование в соответствии с категорией и группой взрывоопасной смеси перерабатываемых продуктов;

- для обеспечения непрерывности и надежности процесса, непрерывно работающие насосы имеют 100% резерв (один рабочий, один резервный), либо имеют 50% резерв (два рабочих, один резервный);

- всё примененное на установке оборудование имеет разрешение Ростехнадзора на применение на опасных производственных объектах.

Для предотвращения выхода параметров процесса за допустимые значения установка оснащена автоматической системой управления технологическим процессом с дублированными контролерами и системой противоаварийной защиты, предусматривающей отключение систем и агрегатов при достижении предельно-допустимых значений регламентных показателей процесса и включение противоаварийной защиты (отключение подачи сырья на установку, включение противопожарной защиты печей и т.д.).

Список литературы:

1. Приказ Ростехнадзора от 11.03.2013 № 96 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств».
2. Инструкция по выбору сосудов и аппаратов, работающих под давлением. – Москва. – 2020. – 149 с.
3. Инструкция по эксплуатации установок нефтеперерабатывающего комплекса. Установки АТ-9. – К. Уральск. – 2019. – 211 с.
