ФУНКЦИОНАЛЬНАЯ СХЕМА ИЗМЕРИТЕЛЬНОГО КОМПЛЕКСА АККУМУЛЯТОРА
FUNCTIONAL RELATIONSHIP BETWEEN DISCHARGE CURRENT AND RESIDUAL BATTERY CAPACITY
Maxim Fomich
student, Department of Master's Degree, Don State Technical University,
Russia, Rostov-on-Don
АННОТАЦИЯ
В данной работе мы рассмотрим функциональную схему измерительного комплекса аккумулятора.
ABSTRACT
In this paper, we will consider the functional diagram of the battery measuring complex.
Ключевые слова: аккумуляторы, автомобильный аккумулятор, емкость аккумулятора, заряд и разряд аккумулятора, функциональная схема аккумулятора.
Keywords: batteries, car battery, battery capacity, battery charge and discharge, battery functional diagram.
В качестве изделий для анализа остаточной емкости рассмотрим автомобильный аккумулятор Mutlu Calcium номинальной емкостью 60 А×час, аккуратно эксплуатировавшийся четыре года.
На рис. 1 приведены данные разряда нашего аккумулятора при различной (от одной до 10 ламп нагрузке), а на рис. 2 – соответствующие разрядные кривые.

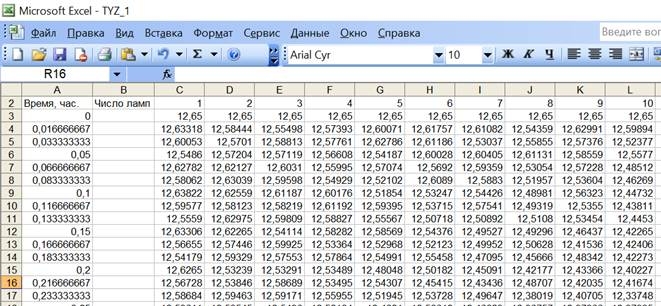

Рисунок 1. Данные технических измерений в Excel

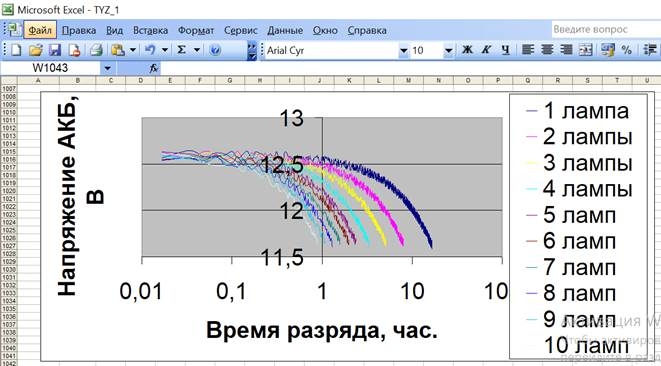

Рисунок 2. Вид экспериментальных разрядных кривых в Excel
Представленные данные свидетельствуют, что с увеличением разрядного тока, время разряда уменьшается. Представим результат эксперимента рис. 2 в виде табл. 1. Как следует из этих данных, чем больше разрядный ток, тем меньше эффективная емкость АКБ. В частности, при наиболее щадящем режиме исследованный аккумулятор продемонстрировал емкость Q = 27,2 A× час, что вдовое меньше номинальной. При потреблении 200 Вт это значение уменьшилось еще вдвое.
Таблица 1
Зависимость времени разряда и измеренной емкости от разрядного тока
|
Число ламп |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Iном × n, A |
5/3 |
10/3 |
5 |
20/3 |
25/3 |
10 |
35/3 |
40/3 |
15 |
50/3 |
|
t*, час. |
16,2 |
7,9 |
5,1 |
3,3 |
2,4 |
2,0 |
1,6 |
1,3 |
1,1 |
0,9 |
|
t*, час. |
27,2 |
26,6 |
25,7 |
22,2 |
20,2 |
20,2 |
18,8 |
17,5 |
16,6 |
15,1 |
Полученная методом наименьших квадратов величина k = 1,224, как и вдвое утраченная емкость, соответствуют достаточно изношенному АКБ.
Список литературы:
- Болотовский В. И., Вайсгант З. И. Эксплуатация, обслуживание и ремонт свинцовых аккумуляторов. Ленинград, 1988
- А. Г. Ходасевич, Т. И. Ходасевич Устройства и приборы для проверки и контроля электрооборудования автомобилей. Выпуск 3: Информационный обзор для автолюбителей. Москва, 2005. 208с.
- Ю. Б. Каменев, Н. И. Чунц, С. Р. Балушкина. Потенциодинамическое исследование процесса сульфатации отрицательных активных масс свинцово-кислотного аккумулятора. Санкт-Петербург, 2010. 8с.
