ОПРЕДЕЛЕНИЕ ВИДА ФУНКЦИОНАЛЬНОЙ ЗАВИСИМОСТИ NO-ТОКСИЧНОСТИ ДИЗЕЛЯ

DETERMINATION OF THE TYPE OF FUNCTIONAL DEPENDENCE OF DIESEL NO-TOXICITY

Maxim Fomich

student, Department of Master's Degree, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной работе мы определим вид функциональной зависимости NO-токсичности дизеля.

ABSTRACT

In this work, we will determine the type of functional dependence of diesel NO toxicity.

Ключевые слова: токсичность, параметризация, моделирование, токсичность дизеля, ДВС, дизель.

Keywords: toxicity, parameterization, modeling, diesel toxicity, ICE, diesel.

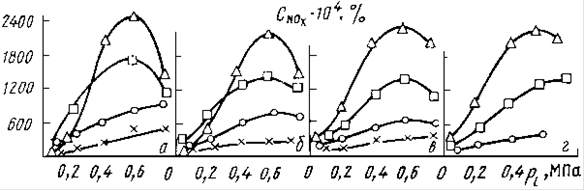

Рисунок 1. Измерения токсичности дизеля Д-240 по NO, подлежащие параметризации: φ_i = 30 (а), 26 (б), 18 (в) и 9 (г) град. ПКВ

Сперва оцифруем данные рис. 1 и внесем их в текстовый файл «Data_NO.prn», расположенный в рабочем каталоге MathCAD. Каждую строку этого файла отведем под единичный i-й эксперимент, располагая последовательно через пробел значения w_i,φ​_i, P_i, [NO]_i. Фрагмент файла «Data_NO.prn» для экспериментальной серии рис. 1 приведен на рис.  2.

Создадим лист MathCAD для решения задачи (4) относительно данных рис. 1. Считаем данные из файла “Data_NO.prn”в двумерный массив Data при помощи команды READPRN. Чтобы облегчить читаемость программного кода, «расщепим» этот массив на четыре, в которые поместим однородные данные. Соответствующий фрагмент кода показан на рис. 3.

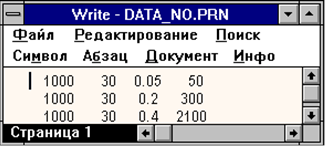

Рисунок 2. Компоновка исходных данных для идентификации модели (2) в файле «Data_NO.prn»

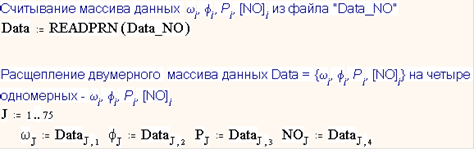

Рисунок 3. Считывание исходных данных из файла «Data_NO.prn» и их распределение по физически однородным одномерным массивам

Затем определим вид функциональной зависимости [NO]_max = =[NO]_max(φ​, ω, P, A, α, β) и функционала «несовпадения» в соответствии с формулами (2)–(3): отвечающий этим операциям форагмент программы приведен на рис. 4.

Рисунок 4. Задание зависимости (шаблона) [NO]_max(φ​, ω, P, A, α, β) и функционала несовпадения (2)

Список литературы:

1. Беднарский, В.В. Экологическая безопасность при эксплуатации и ремонте автомобилей / В.В. Беднарский. – Ростов н/Д: Феникс, 2003.– 216 с.
2. Кульчицкий, А.Р. Токсичность автомобильных и тракторных двигателей / А.Р. Кульчицкий. – М.: Академический проект, 2004. – 292 с.
3. Загороднюк, В.Т. Компьютерные средства обучения безопасности жизнедеятельности: учеб. пособие / В.Т. Загороднюк, Е.Н. Ладоша, О.В. Яценко. – Ростов н/Д: Изд-во СКНЦ ВШ, 2001. – 160 с.
