ПРОВЕДЕНИЯ ПОВЕРКИ ТРАНСФОРМАТОРОВ ТОКА

VERIFICATION OF CURRENT TRANSFORMERS

Ilya Makarevich

student, Department of Digital technologies and platforms in the electric power industry, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

Поверка средств измерений – совокупность операций, которые выполняются для подтверждения соответствия средств измерений установленным для них требованиям, обязательным и метрологическим. Её физический смысл заключается в сопоставлении эталонных характеристик с реальными измеренными. Поверка необходима для соблюдения высокой точности измерений на производстве.

ABSTRACT

Verification of measuring instruments is a set of operations that are performed to confirm the compliance of measuring instruments with the mandatory and metrological requirements established for them. Its physical meaning is to compare the reference characteristics with the actual measured ones. Verification is necessary to ensure high accuracy of measurements in production.

Ключевые слова: проведение поверки, IEK, замена трансформаторов тока.

Keywords: verification, IEK, replacement of current transformers.

1. КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ТРАНСФОРМАТОРОВ ТОКА

Трансформаторы тока позволяют преобразовать передаваемое напряжение такого уровня, когда появляется возможность безопасно подключить измерительные приборы, систему защиты и снять показания. Обеспечение гальванической развязки между потребителями высокого и низкого питания – их дополнительная задача.

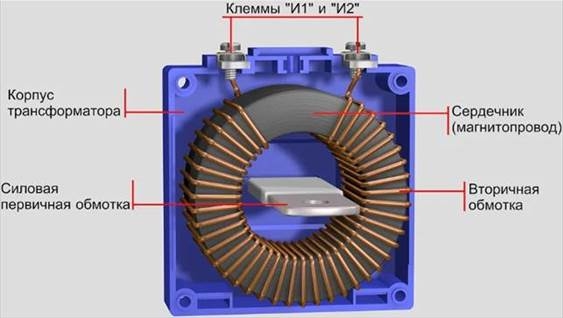

Рисунок 1. Конструкция трансформатора тока

Регулирование и отслеживание величины тока первичных и вторичных обмоток – главная задача трансформатора тока. Сердечник является главным элементом прибора, выполненным из электротехнической стали. Внутри него концентрируется магнитное поле, через которое происходит передача энергии из первичной обмотки во вторичную. Процесс входа и выхода тока с первичной и вторичной обмоток обеспечивают клеммы, которые имеют определенную маркировку. Реле, подключённый к кабелю, уменьшает величину тока до нужного значения.

2. КЛАССИФИКАЦИЯ ТРАНСФОРМАТОРОВ ТОКА

Классификация трансформаторов происходит по следующим признакам:

- от назначения:

• измерительные;
• лабораторные;
• промежуточные;
• защитные;

- по типу установки:

• внутренней;
• наружной;
• встроенной;
• накладной;
• переносной;

- по способу исполнения:

• с бумажно-масляной/конденсаторной бумажно-масляной изоляцией;
• с сухой изоляцией;
• имеющие заливку из компаунда;

- по конструктивному исполнению:

• одновитковые;
• многовитковые;
• шинные;

- по номинальному напряжению:

• до 1 кВ;
• выше 1 кВ;

- по количеству ступеней:

• одноступенчатые;
• двухступенчатые.

3. ПЕРИОДИЧНОСТЬ ПОВЕРОЧНЫХ РАБОТ

В зависимости от типа трансформатора и нагрузки на него определяется периодичность поверочных работ. Контролируя и передавая информацию, приборы должны находиться в состоянии пригодности. Временные рамки позволяют выявить неисправности прибора (его составных частей), определить, что требуется для устранения проблемы – ремонт или замена. Например, межпроверочный интервал у трансформатора тока ТТИ-А 200/5А 5ВА класс 0,5S IEK составляет 5 лет. Юридические лица и индивидуальные предприниматели, аккредитованные в соответствии с законодательством Российской Федерации, проводят поверку средств измерений.

4. СЛОЖНОСТИ, ВОЗНИКАЮЩИЕ ПРИ ПРОВЕДЕНИИ ПОВЕРКИ

Самая главная сложность заключается в том, что данная процедура требует большого количества финансов и вложений, а объект чаще всего обесточивается, реже – устанавливаются временные трансформаторы тока. Поверка приборов должна проходить по строго регламентированным метрологическим параметрам, исключения не допустимы. Следует провести множество действий, таких как, отключение и включение электроустановки, распломбировка и опломбировка, отключение и демонтаж временных и поверяемых трансформаторов тока, осмотр корпуса, деталей и узлов, измерение сопротивление изоляции прибора и степени размагничивания, контроль наличия маркировки и соответствия вводов и выводов клемм. Не мало важным при поверке является соблюдения условий:

- атмосферное давление: 84–105 кПа;

- температура: 20–25 °С;

- относительная влажность воздуха: 30–80 %.

5. РИСКИ ПРИ ПРОВЕДЕНИИ ПОВЕРКИ

После проведения поверки все характеристики трансформаторов тока должны соответствовать эталонным. Однако это не всегда так. Если обнаружены нарушения и неисправности прибор не может быть допущен к эксплуатации, а заказчик должен сделать закупку и замену трансформаторов тока, что требует больших финансовых вложений. Дополнительно необходимо оплачивать отключение, монтаж или демонтаж и опломбировку приборов, знаки «Не включать, работают люди!».

Составляющие, из которых складывается цена услуги по замене трансформаторов тока:

- расходы за закупку приборов;

- стоимость работ по монтажу/демонтажу;

- повышенная стоимость за проведение работ в выходные, праздничные дни и внеурочное время.

6. РЕЗУЛЬТАТЫ ПОВЕРКИ

Владелец трансформатора тока, который успешно прошёл поверку, вправе наносить на прибор знак поверки. Также выдаётся свидетельство о поверке средства измерений, а в формуляр заносится запись о проведенной поверке, которая заверяется подписью поверителя и знаком поверки, с указанием даты. Сведениями о результатах поверки средств измерений, которые включены в Федеральный информационный фонд по обеспечению единства измерений подтверждаются результаты поверки средств измерений.

Список литературы:

1. ГОСТ Р8.973-2019 Государственная система обеспечения единства измерений. Национальные стандарты и методики поверки. Общие требования к содержанию и оформлению. [Электронный ресурс]. URL: https://internet-law.ru/gosts/gost/72192/ (дата обращения 31.09.22)
2. http://www.consultant.ru/document/cons_doc_LAW_77904/ (дата обращения 31.08.22)
3. https://docs.cntd.ru/document/1200136399 (дата обращения 31.09.22)
