КЛАССИФИКАЦИЯ ФИЛЬТРОВ В РАДИОЭЛЕКТРОНИКЕ

CLASSIFICATION OF FILTERS IN RADIO ELECTRONICS

Nazar Pchelintsev

student, Department of Hardware and software complexes,  Don State Technical University,

Russia Rostov-on-Don

АННОТАЦИЯ

Электрический фильтр является устройством, позволяющим подавлять или же наоборот отсеивать определённую частоту сигнала.

ABSTRACT

An electric filter is a device that allows you to suppress or, conversely, filter out a certain signal frequency.

Ключевые слова: фильтр, устройство, элемент, нагрузка.

Keywords: filter, device, element, load.

Фильтры могут быть классифицированы по многим критериям. Одной из классификаций электрических фильтров является классификация по типу используемых в них элементов: пассивных, активных фильтров, RC-и LC-фильтров и т.д. Активный резистивно-ёмкостной фильтр - это устройство, в состав которого входят фильтр и другие активные элементы. В фильтрах ARC селективные (фильтрующие) свойства не менее важны, чем их усиливающие свойства.

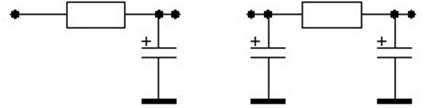

Рисунок 1. Резистивно-ёмкостные фильтры

Резистивно-емкостные фильтры, изображённые на рисунке 1, характеризуются относительно большим падением напряжения. Это связано с использованием в них сопротивления. По этой причине такие фильтры не подходят для работы с токами более 500 мА из-за больших потерь и рассеиваемой мощности. Сопротивление может быть рассчитано следующим образом (1):

,                                                                        (1)

где    U_вып – выходное напряжение выпрямителя;

U_п – напряжение питания нагрузки;

I_н – ток нагрузки.

Активные фильтры используются, когда пассивные фильтры не подходят для параметров веса и размера или температуры. Причина в том, что емкость сглаживающих конденсаторов тем больше, чем больше ток нагрузки. На практике это приводит к необходимости использования больших электролитических конденсаторов. Активный фильтр, изображённый на рисунке 2, использует транзистор в цепи эмиттер-ретранслятора (одна ступень с общим коллектором), поэтому сигнал на эмиттере почти повторяет сигнал у основания.

Рисунок 2. Активный фильтр

Схема R₁C₁ рассчитывается как резистивно-емкостный фильтр, только ток в базовой цепи берется как потребляемый ток (2):

.                                                                                  (2)

Однако режим фильтрации (включая коэффициент сглаживания) зависит от потребляемого тока и, следовательно, должен быть установлен.
