СОВРЕМЕННЫЕ СРЕДСТВА ЗАЩИТЫ НЕФТЕПЕРЕРАБАТЫВАЮЩИХ УСТАНОВОК

MODERN MEANS OF PROTECTION OF OIL REFINERIES

Alexander Luzyanin

student of the Institute of Correspondence and Distance Learning, Saint Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, Saint Petersburg

АННОТАЦИЯ

В статье рассмотрены основные современные средства защиты нефтеперерабатывающих установок. Рассмотрена установка АТ-9 (атмосферная трубчатка с блоком электрообессоливания), которая служит для исключения возникновения аварийных ситуаций.

ABSTRACT

The article discusses the main modern means of protecting oil refining plants. The AT-9 installation (atmospheric tubular with an electric desalination unit), which serves to exclude the occurrence of emergency situations, is considered.

Ключевые слова: средства защиты, пожарная безопасность, технологический процесс, нефтеперерабатывающая установка.

Keywords: protective equipment, fire safety, technological process, oil refining plant.

Рассмотрим современные средства защиты нефтеперерабатывающих установок на примере установки АТ-9 (далее – АТ-9) (рис. 1). Основное предназначение АТ-9 является устройство по предотвращению аварийных ситуаций на нефтеперерабатывающих объектах [3].

Рисунок 1. Схема установки АТ-9 на нефтеперерабатывающих установках

АТ-9 – это атмосферная трубчатка с блоком электрообессоливания, которая служит для безопасной переработки легковоспламеняющейся и горюющей жидкости на нефтеперерабатывающих установках путем удаления газовой составляющей опасных жидкостей, стабилизирую их.

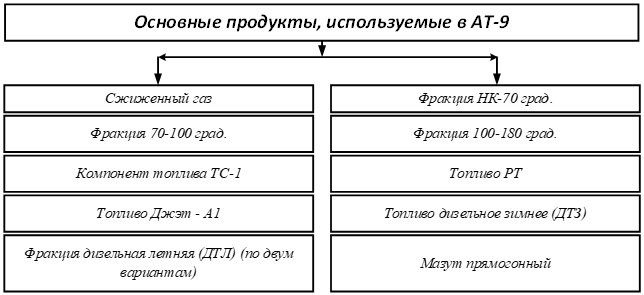

На рисунке 2 изображены основные продукты, используемые в АТ-9.

Рисунок 2. Продукты, используемые в установке

Установка АТ-9 разработана ЗАО «Нефтехимпроект» (Россия) в 2015 году. Является современным средством защиты нефтеперерабатывающих установок от взрывов и разгерметизации.

В состав установки входят следующие блоки и узлы [2]:

- блок электрообессоливания и стабилизации опасных жидкостей;

- дренажная система нефтепродуктов;

- система охлаждения насосов и обеспечения воздухом контрольно-измерительных приборов;

- система обеспечения воздухом контрольно-измерительных приборов;

- система аварийного освобождения блока установки обессоливания и обезвоживания нефти.

Установка АТ-9 используется в нефтеперерабатывающих установках первичной и вторичной переработки нефти. На установке применяются различные виды оборудования: емкостное, теплообменное, печное, динамическое.

Для исключения разгерметизации оборудования и предупреждения аварийных выбросов опасных веществ на установке предусмотрено:

- материалы, конструкция аппаратов и трубопроводов рассчитаны на обеспечение прочности и надежной эксплуатации в рабочем интервале давлений и температур в соответствии с установленными правилами и нормами проектирования [1];

- расчетное давление всех аппаратов принято с учетом необходимого превышения его над рабочим давлением;

- технологическое оборудование защищено от превышения давления системой предохранительных клапанов, защищающих отдельные аппараты, трубопроводы или группы аппаратов, со сбросом газов и паров;

- трубопроводы, где возможна высокотемпературная сульфидная коррозия, изготовлены из хромистых и нержавеющих сталей;

- применено взрывозащищенное электрооборудование в соответствии с категорией и группой взрывоопасной смеси перерабатываемых продуктов;

- для обеспечения непрерывности и надежности процесса, непрерывно работающие насосы имеют 100% резерв (один рабочий, один резервный), либо имеют 50% резерв (два рабочих, один резервный);

- всё примененное на установке оборудование имеет разрешение Ростехнадзора на применение на опасных производственных объектах.

Для предотвращения выхода параметров процесса за допустимые значения установка оснащена автоматической системой управления технологическим процессом с дублированными контролерами и системой противоаварийной защиты, предусматривающей отключение систем и агрегатов при достижении предельно-допустимых значений регламентных показателей процесса и включение противоаварийной защиты (отключение подачи сырья на установку, включение противопожарной защиты печей и т.д.).

Список литературы:

1. Приказ Ростехнадзора от 11.03.2013 № 96 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств».
2. Инструкция по выбору сосудов и аппаратов, работающих под давлением. – Москва. – 2020. – 149 с.
3. Инструкция по эксплуатации установок нефтеперерабатывающего комплекса. Установки АТ-9. – К. Уральск. – 2019. – 211 с.
