ОБЗОР МЕТОДОВ И СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА ЭЛЕКТРОЭНЕРГИИ

Страхова Арина Владимировна

студент, кафедра машиноведение, проектирование, стандартизация и сертификация, Российский университет транспорта,

РФ, г. Москва

Сысоева Полина Олеговна

студент, кафедра машиноведение, проектирование, стандартизация и сертификация, Российский университет транспорта,

РФ, г. Москва

ВЕДЕНИЕ

Расход – физическая величина, показывающая потребление вещества за некоторый промежуток времени. Расход является одним из важнейших измерений, выполняемых в промышленности. Расход электроэнергии выражается во внесистемных единицах измерения кВт/ч или А/ч

1. ИСТОРИЯ СОЗДАНИЯ СЧЕТЧИКОВ ЭЛЕКТРОЭНЕРГИИ

В 19 веке с изобретением первых электротехнических устройств была найдена связь между электрическими и магнитными свойствами вещества. В течение непродолжительного времени был изобретен первый счетчик. Практически в это же время был создан индукционный электрический счетчик венгром по происхождению, Отто Титус Блати. Немецкий ученый и исследователь Герман Арон был первым, кто запатентовал точный счетчик ватт-часов. Это событие произошло в 1883 году.

Невозможность преобразования одного уровня напряжения в другой являлось главной проблемой того времени. Так началась Война токов, которая была связана с внедрением конкурирующих систем передачи электроэнергии. Благодаря множеству исследований в области электрической энергии переменного тока был обнаружен эффект вращающегося магнитного поля. Это стало толчком для создания индукционных счетчиков электроэнергии. Уже в 1894 году для компании Westinghouse Оливер Б. Шелленбергер создал индукционный счетчик ватт-часов. В 1899 году Людвиг Гутман создал счётчик ватт-часов активной энергии переменного тока типа «А». В дальнейшем счетчики лишь усовершенствовались посредством уменьшения габаритов, веса и трения на осях, расширением температуры, напряжения и диапазона нагрузки. Эти счетчики до сих пор массово изготавливаются, благодаря малой себестоимости и надежности механизма.

2. Принцип работы счетчиков электроэнергии

Электродинамические счетчики позволяют контролировать расход электроэнергии постоянного тока, которые используются в электрическом транспорте и электрифицированной железной дороге. Счетный механизм регистрирует число оборотов в подвижной части прибора. Для учета электроэнергии переменного тока используются индукционные одно- и трёхфазные приборы.

Расход потребления электроэнергии определяется по показаниям счётного механизма благодаря вращению алюминиевого диска за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика.

3. Типы и виды счетчиков электроэнергии

Счетчики электроэнергии имеют следующую классификацию:

  1. по принципу действия:
  • индукционные;
  • электронные;
  1. по подключению в сеть:
  • однофазный двухпроводный;
  • трехфазный трехпроводной;
  • трехфазный четырехпроводной;
  1. по принципу включения в цепь:
  • прямого включения;
  • трансформаторного включения;
  1. по количеству тарифов:
  • многотарифные;
  • однотарифные;
  1. по конструкции:
  • простые;
  • многофункциональные;
  1. по видам энергии и мощности:
  • активной;
  • реактивной;
  • активно-реактивной;
  1. по количеству измерительных элементов:
  • одноэлементные;
  • двухэлементные;
  • трехэлементные;
  1. по классу точности:
  • образцовые;
  • рабочие;

Наибольшая допустимая относительная погрешность, выраженная в процентах – это класс точности счетчика. Электросчетчики могут быть следующих классов: 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0.

Сейчас используются следующие типы электросчетчиков:

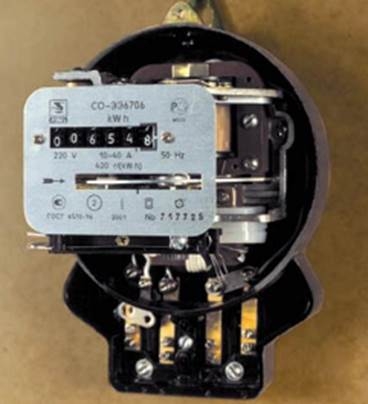

Рисунок 1. Электромеханический счетчик

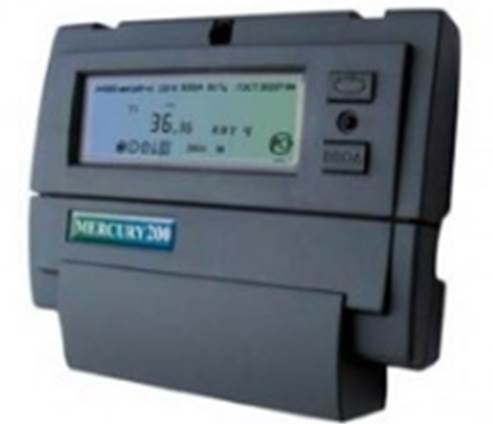

Рисунок 2. Статический счетчик

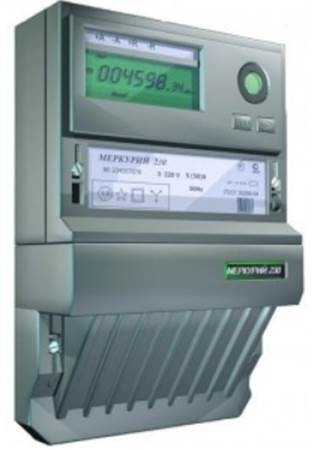

Рисунок 3. Многотарифный счетчик

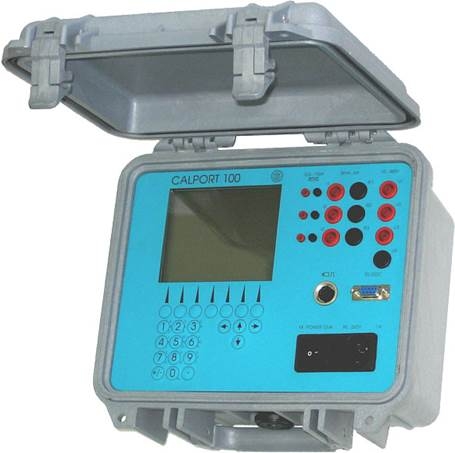

Рисунок 4. Эталонный счетчик



Список литературы:

  1. ГОСТ 31818.11–2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. [Электронный ресурс]. URL: https://docs.cntd.ru/document/1200098803 (дата обращения 01.09.22)
