Библиографическое описание:
Гурьянова А.В. РАЗРАБОТКА ГИС-ПРОЕКТА МЕЛИОРАТИВНЫХ СИСТЕМ СЕВЕРНЫХ РАЙОНОВ ГОРОДА САНКТ-ПЕТЕРБУРГ // Студенческий: электрон. научн. журн. 2022. № 22(192). URL: https://sibac.info/journal/student/192/259307 (дата обращения: 02.02.2023).

РАЗРАБОТКА ГИС-ПРОЕКТА МЕЛИОРАТИВНЫХ СИСТЕМ СЕВЕРНЫХ РАЙОНОВ ГОРОДА САНКТ-ПЕТЕРБУРГ

Гурьянова Анастасия Витальевна

магистрант, кафедра «Охрана окружающей среды и рациональное использование природных ресурсов», Санкт-Петербургский государственный университет Промышленных технологий и дизайна, Высшая школа технологии и энергетики,

РФ, г. Санкт-Петербург

Антонов Иван Владимирович

научный руководитель,

канд. техн. наук, доц. кафедры ООСиРИПР, Санкт-Петербургский государственный университет Промышленных технологий и дизайна, Высшая школа технологии и энергетики,

РФ, г.Санкт-Петербург

DEVELOPMENT OF A GIS PROJECT OF RECLAMATION SYSTEMS IN THE NORTHERN DISTRICTS OF THE CITY OF ST. PETERSBURG



Anastasia Guryanova

master's student, Department of Environmental Protection and Rational Use of Natural Resources, St. Petersburg State University of Industrial Technologies and Development, Higher School of Technology and Energy,

Russia, St. Petersburg

Ivan Antonov

scientific adviser, candidate of technical sciences, associate professor of the department, St. Petersburg State University of Industrial Technologies and Development, Higher School of Technology and Energy,

Russia, St. Petersburg



АННОТАЦИЯ

В статье разработан ГИС-проект мелиоративных систем северных районов (Выборгский, Приморский, Курортный районы) города Санкт-Петербурга.

ABSTRACT

The article has developed a GIS project of reclamation systems of the northern districts (Vyborg, Primorsky, Resort districts) of the city of St. Petersburg.



Ключевые слова: мелиоративные системы, магистральные каналы, трубопереезды, водосборы.

Keywords: reclamation systems, trunk channels, pipe crossings, catchments.



ArcGIS – это программное обеспечение, которое применяется для земельных кадастров, в задачах землеустройства, учёта объектов недвижимости, систем инженерных коммуникаций, геодезии и недропользования и других областях.[1].

Для создания ГИС-проекта мелиоративной системы северных районов Санкт-Петербурга использовались такие исходные данные, как:

- результаты полевых исследований северных районов Санкт-Петербурга;

- актуальные данные в виде космических снимков северных районов города Санкт- Петербурга из ресурса Яндекс. Карты;

- тематические слои городской инфраструктуры;

- архивные планшеты городской территории.

ГИС-проект и выявленных объектов мелиоративных систем создавался с использованием программы ArcGISDekstop 10.5.

Изначально реализуется перевод первичных пространственных исходных данных инвентаризации в векторный цифровой формат пространственных данных (в виде шейп (shape) файлов).

При анализировании исходных картографических данных и   полученных результатов полевых обследований в ArcGIS были созданы следующие слои данных: [2].

1. каналы.shp (линейные объекты)

Мелиоративные каналы по результатам полевых исследований. Слой мелиоративных каналов содержит: магистральные каналы, транспортирующие собиратели, открытые осушители, придорожные кюветы, открытые коллекторы, открытый собиратель, оградительные каналы (рис.1)

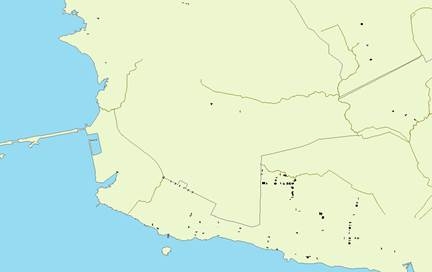

Рисунок 1. Слой мелиоративных каналов Приморского района Санкт-Петербурга



По результатам полевых исследований была оформлена атрибутивная таблица, которая содержит основную информацию о каналах (рис. 2).

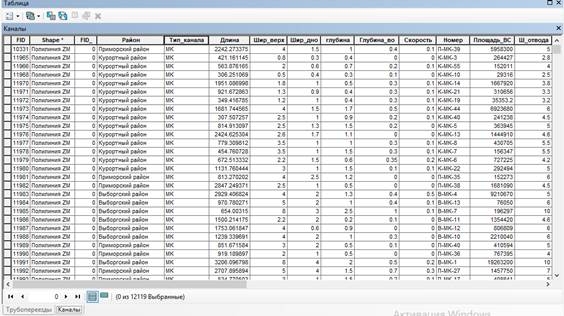

Рисунок 2. Атрибутивная таблица магистральных каналов



2. трубопереезды.shp (линейные объекты).

Трубопереезды, которые находятся на инвентаризируемых каналах. Общий вид слоя «трубопереезды.shp» северных районов города Санкт-Петербурга представлен на рисунке 3.



Рисунок 3. Трубопеерезды Приморского района Санкт-Петербурга



Для актуализации расположения каналов использовались спутниковые снимки из ресурса «Яндекс карты». Сравнение актуальных данных с исходными производилось с помощью пространственной привязки и координат (рис. 4-5).





Рисунок 4. Канал П-МК-21 до и после застройки





Рисунок 5. Площадь водосбора канала П-МК-21 до и после застройки



Таким образом, канал на участке П-МК-21 в Приморском районе на 500 метров был застроен жилым комплексом (многоэтажками), соответственно уменьшилась площадь водосбора.



Список литературы:

  1. ArcGis. Картографическая и аналитическая платформа.// Официальный сайт. – 2020. [электронный ресурс] – режим доступа. – URL: https://www.esri-cis.com/ru-ru/arcgis/about-arcgis/overview. (дата обращения 12.06.2022).
  2. Арефьев Н.В., Федоров М.П., Баденко В.Л., Осипов Г.К. Методика экологического мониторинга городских территорий с применением ГИС-технологий. НТВ СПбГПУ, 1997. -  115-117 с.
