SimInTech – российская программа проектирования систем автоматического управления, являющаяся аналогом зарубежного пакета прикладных программ для решения задач технических вычислений MATLAB & Simulink.

Для проектирования электрических схем SimInTech содержит следующие библиотеки:

– библиотека Электротехнического оборудования для анализа электрических цепей в действующих значениях («ЭЦ Статика»);

– библиотека Электротехнического оборудования для анализа электрических цепей в мгновенных значениях («ЭЦ Динамика»).

При использовании элементов библиотеки «ЭЦ Статика» расчет схем ведется по действующим параметрам электрической цепи. Реальный синусоидальных сигнал заменяется эквивалентным равным амплитуде синусоиды деленными на √2. «ЭЦ Статика» позволяет рассчитывать установившиеся и переходные режимы, длительность которых выше периода питающей среды. Расчет проводится в комплексных числах.

При использовании элементов библиотеки «ЭЦ Динамика» расчет ведется непосредственно по мгновенным значениям сетей переменного тока. «ЭЦ Динамика» рассчитывает фактическую осциллограмму процесса. Эта библиотека применяется для исследований, в которых нужно увидеть электромагнитные процессы близкие к реальным.

В качестве примера рассмотрим схему, собранную на элементах разных библиотек, номиналы компонентов идентичны.

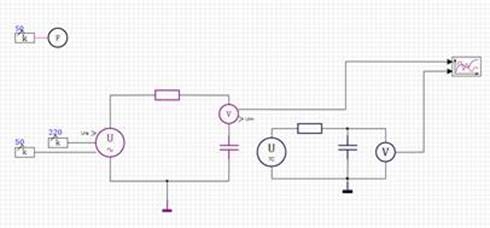

Рисунок 1. Схема электрическая

Слева схема собрана на компонентах библиотеки «ЭЦ Статика», питается от источника напряжения 220 В с частотой 50 Гц. Справа схема построена на компонентах библиотеки «ЭЦ Динамика», с аналогичным источником питания.

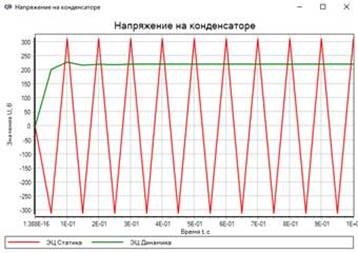

Рисунок 2. Результаты моделирования

В первом случае (на рисунке 2 зеленый график) – сразу установившееся – действующее значение напряжения – никакого электромагнитного процесса нет. Во втором случае (на рисунке 2 красный график) видим реальную осциллограмму переходного процесса.
