ВЫПРЯМИТЕЛЬНЫЙ ДИОД: ПРЕДНАЗНАЧЕНИЕ, ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА, ОСНОВНЫЕ ПАРАМЕТРЫ

RECTIFIER DIODE: PURPOSE, VOLT-AMPERE CHARACTERISTIC, MAIN PARAMETERS

Nikolay Prudnikov

student, Department of Electrical Engineering and Electronics, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной статье представлено описание вольт-амперной характеристики и основных параметров выпрямительных диодов.

ABSTRACT

This article describes the volt-ampere characteristics and the main parameters of rectifier diodes.

Ключевые слова: диод, выпрямитель, вольт-амперная характеристика, p-n переход.

Keywords: diode, rectifier, current-voltage characteristic, p-n junction.

Выпрямительные диоды используются для выпрямления низкочастотных токов, то есть для преобразования переменного тока в постоянный или пульсирующий. Принцип действия выпрямительных диодов основан на односторонней электронно-дырочной проводимости, такие диоды применяют в умножителях, детекторах и выпрямителях.

Выпрямительные диоды изготавливаются с точечным переходом или с плоскостным, при этом площадь самого перехода может составлять от десятых долей квадратного миллиметра до единиц квадратных сантиметров, в зависимости от номинального значения выпрямленного тока за полупериод.

Вольт-амперная характеристика диода состоит из прямой и обратной ветви. Прямая ветвь вольт-амперной характеристики отражает взаимосвязь тока и прямого напряжения.  Обратная ветвь вольт-амперной характеристики отражает работу диода, когда на него подается обратное напряжение. В этом случае значение тока через диод мало и ток мало зависит от величины приложенного напряжения.

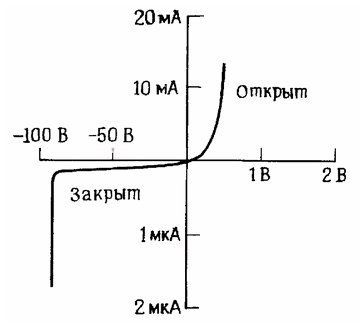

Рисунок 1. Вольт-амперная характеристика диода

Максимально-допустимое обратное напряжение диода является одной из главной характеристик выпрямительного диода. Максимально-допустимое напряжения – приложенное обратное напряжение к диоду, которое точно выдержит диод и при этом сохранит свою работоспособность в дальнейшем. Однако, если значение обратного напряжение достигнет критической отметки, то случится пробой диода, в результате чего диод может выйти из строя.

Средний ток диода является также одной из главных характеристик выпрямительного диода. Средний ток характеризует среднюю за период величину выпрямленного постоянного тока, который протекает через p-n переход.

Максимальный импульсный ток – предельное значение тока, которое сможет выдержать диод в течении определенного промежутка времени, как правило, это время указывается в документации.

Среднее прямое напряжение диода – приложенное напряжение непосредственно к p-n переходу, то есть это падение напряжение на диоде при протекании через него постоянного тока.

Дифференциальное сопротивление диода – отношение приращения напряжения к соответствующему приращению тока при небольшом смещении рабочей точки на вольт-амперной характеристике.

Средняя рассеиваемая мощность диода – рассеиваемая средняя мощность за период корпусом диода, в момент протекания тока через диод в прямом и обратном направлениях. Величина рассеиваемой мощности зависит от конструкции корпуса диода.
