ПРИНЦИП ДЕЙСТВИЯ ДЫМОВЫХ ПОЖАРНЫХ ИЗВЕЩЕТЕЛЕЙ

THE PRINCIPLE OF OPERATION OF SMOKE DETECTORS

Denis Popov

listener, Institute of Correspondence and Distance Learning, St. Petersburg University of the Ministry of Emergency Situations of Russia,

Russia, St. Petersburg

АННОТАЦИЯ

В статье рассмотрен и проанализирован принцип действия дымового оптико-электронного извещателя. Рассмотрены схемы действия данного извещателя.

ABSTRACT

The article considers and analyzes the principle of operation of a smoke optoelectronic detector. The schemes of operation of this detector are considered.

Ключевые слова: дымовой оптико-электронный, извещатель, принцип действия, устройство.

Keywords: optoelectronic smoke detector, detector, operating principle, device.

Все пожарные извещатели в зависимости от вида действия подразделяются на несколько видов (рис. 1).

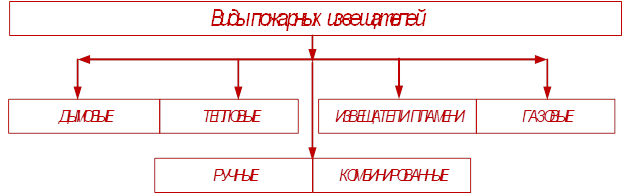

Рисунок 1. Виды пожарных извещателей

Рассмотрим дымовые пожарные извещатели (далее – ДПИ). ДПИ по функционалу бывают однокомпонентные и двухкомпонентные.

ДПИ бывают различных видов – ионизационными, оптико-электронными, называемыми также фотоэлектрическими, линейными, аспирационными, а также точечными, автономными, адресными, аналоговыми и адресно-аналоговыми [2].

Одним из распространённых являются ИП 212-81 Аврора-01 (рис. 2).

Рисунок 2. ДПИ ИП 212-81 Аврора-01

Принцип действия дымового оптико-электронного извещателя основан на рассеивании светового потока этими взвешенными мелкими частичками. Датчик извещателя с помощью светодиода, работающего в области инфракрасного излучения, создает световой поток.

В зависимости от концентрации дыма большая или меньшая часть, проходя через него, отражается взвешенными в нем частичками. Информация о величине отраженного светового потока, который попадает обратно на чувствительный элемент датчика, анализируется специальным устройством. При превышении величины отраженного светового потока больше определенного критерия, датчик извещателя дает команду на срабатывание сигнала тревоги (рис. 3).

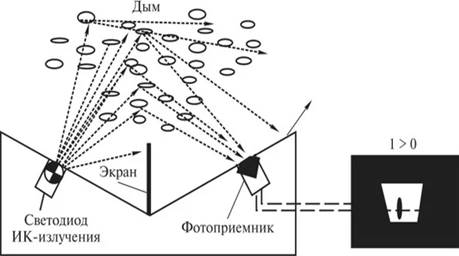

Рисунок 3. Принцип действия дымового оптико-электронного извещателя

Фотоприемник служит для распознания дыма и передачу на приемный прибор пожарной автоматики. Площадь, защищаемая одним ДПИ, достигает до 85 м² [1]. Защитный экран поглощает все частицы дыма и передает в фотоприемник, за счет чего происходит срабатывание ДПИ.

Основным преимуществом данного извещателя является то, что возможна установка в помещениях, высота потолка которого достигает до 18 м. эффективно используются в складских и помещениях больших объемов.
