ПЛАНИРОВКА И ВНУТРЕННЕЕ ОБОРУДОВАНИЕ ЗАЩИТНЫХ СООРУЖЕНИЙ ГРАЖДАНСКОЙ ОБОРОНЫ
LAYOUT AND INTERNAL EQUIPMENT OF CIVIL DEFENSE PROTECTIVE STRUCTURES
Polina Medvedyuk
student of the Institute of Correspondence and Distance Learning Saint Petersburg University of the Ministry of Emergency Situations of Russia
Russia, St. Petersburg
АННОТАЦИЯ
В статье рассмотрены требования при проектировании сооружений гражданской обороны для обеспечения пожарной безопасности.
ABSTRACT
The article considers the requirements for the design of civil defense structures to ensure fire safety.
Ключевые слова: сооружения гражданской обороны, убежища, укрытия, проектирования, требования.
Keywords: civil defense structures, shelters, shelters, design, requirements.
В убежищах при проектировании предусматриваются основные и вспомогательные помещения (рис. 1).
Рисунок 1. Назначения основных и вспомогательных помещений убежищ

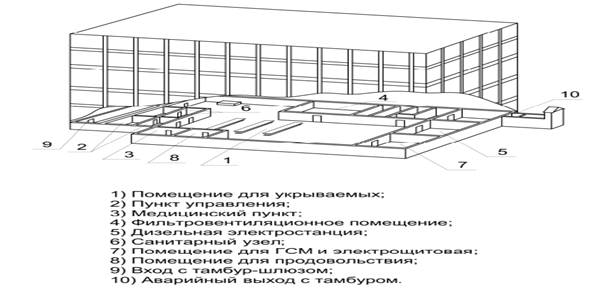

На рисунке 2 представлена типовая схема убежищ.
Рисунок 2. Принципиальная схема убежища
Основную часть убежища занимают помещения для укрываемых, в которых предусматривается установка скамей для сидения и нар для лежания [3].
Согласно [3] площадь пола помещений на одного человека определяется исходя из следующих показателей:
- одноярусное расположение – не менее 0,6 м2;
- двухярусное расположение – не менее 0,5 м2;
- одноярусное расположение – не менее 0,4 м2.
Для помещений внутренний объем помещений составляет не менее 1,5 м2 на одного человека. Объем всех помещений учитывается при определении объема на одного человека. В расчет не берутся помещения тепло и электростанций, тамбур-шлюзов и иных подобных помещений.
Число мест для лежания должно быть равно [3]:
- 15% вместимости сооружения - при одноярусном расположении нар;
- 20% вместимости сооружения - при двухъярусном расположении нар;
- 30% вместимости сооружения - при трехъярусном расположении нар.

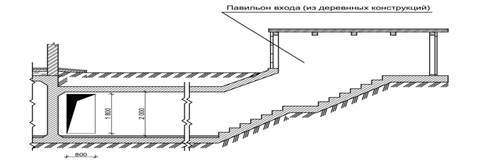

Во встроенных убежищах вместимостью 600 чел. и более аварийный (эвакуационный) выход следует оборудовать в виде тоннеля с внутренними размерами 1,2x2,0 м. (рис. 2).
Рисунок 2. Аварийный выход из встроенного убежища вместимостью 600 человек и более

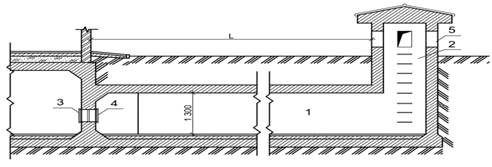

Во встроенных убежищах вместимостью до 600 чел. предусматривается аварийный (эвакуационный) выход в виде вертикальной шахты с защитным оголовком (рис. 3). При этом аварийный выход должен быть соединен с убежищем тоннелем. Внутренние размеры тоннеля и шахты должны быть 0,9x1,3 м.
Рисунок 3. Аварийный выход из встроенного убежища вместимостью до 600 человек, где: L – расстояние от здания до павильона выхода, 1- Галерея, 2 – Шахта с защищенным оголовком, 3 – Герметический ставень, 4 – Защитно-герметический ставень, 5 – Проём 600х800 с жалюзийной решёткой.
Аварийные шахтные выходы должны быть оборудованы защищенными оголовками, высота которых принимается 1,2 м или 0,5 м в зависимости от удаления оголовка от здания (табл. 1).
Таблица 1.
Удаление оголовка аварийного выхода от здания, м
Характеристика зданий |
Высота оголовка 0,5 м |
Высота оголовка 1,2 м |
Производственные одноэтажные |
0,5Н |
0 |
Производственные многоэтажные |
Н |
0,5Н |
Административно-бытовые корпуса, жилые здания |
Н |
0,5Н+3м |
В стенах оголовка высотой 1,2 м следует предусматривать проемы размерами 0,6 x 0,8 м, оборудуемые жалюзийными решетками, открываемыми внутрь. При высоте оголовка менее 1,2 м в покрытии следует предусматривать металлическую решетку, открываемую вниз, размерами 0,6x0,6 м.
Все аварийный выходы и проемы должны быть потно защищены о влаги и осадков. Все помещения, защищаемые от осадков, выполняются из несгораемых материалов.
Таким образом, защитные СГО имеют определенные требования при обеспечении пожарной безопасности как при проектировании, так и при эксплуатации.
Список литературы:
- ГОСТ Р 42.4.03-2015 «Гражданская оборона. Защитные сооружения гражданской обороны. Классификация. Общие технические требования».
- Приказ МЧС России от 22.07.2019 № 383 «О комиссии МЧС России по согласованию актов о снятии с учета (изменении типа) защитных сооружений гражданской обороны».
- СП 88.13330.2014 «Защитные сооружения гражданской обороны».
