ТЕХНОЛОГИЧЕСКИЕ НАРУШЕНИЯ НА ВОЗДУШНЫХ ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ СРЕДНЕГО НАПРЯЖЕНИЯ

TECHNOLOGICAL VIOLATIONS ON OVERHEAD POWER LINES OF 6-10 KV VOLTAGE

Alexandra Tolmacheva

student, Department of Digital Technologies and Platforms in the Electric Power Industry, Don State Technical University,

Russia, Rostov-on-Don

АННОТАЦИЯ

В данной статье описаны технологические нарушения на воздушных линиях электропередачи среднего напряжения.

ABSTRACT

This article describes technological violations on overhead power lines of medium voltage.

Ключевые слова: воздушные линии электропередачи, среднее напряжение, технологическое нарушение, самонесущий изолированный провод.

Keywords: overhead power lines, medium voltage, technological disruption, self-supporting insulated wire.

В данной статье исследуются распределительные воздушные линии электропередачи (ВЛ) напряжением 6-10 кВ на территории следующих городских округов Московской области: Павловский Посад, Электросталь, Электрогорск, Егорьевск, Орехово-Зуево, Куровское, Шатура, Рошаль. Общая протяженность ВЛ на данных территориях составляет более 400 км. Из них 65% выполнены самонесущим изолированным проводом (СИП-3) и 35 % имеют в конструкции неизолированные провода марок А и АС.

За период с начала 2017 по конец 2019 гг. выполнен анализ причин технологических нарушений (ТН) на ВЛ 6-10 кВ. Всего за данный период произошло 173 ТН. В 2019 году отмечено снижение количества ТН на 13% по сравнению с 2017 годом (рис. 1).

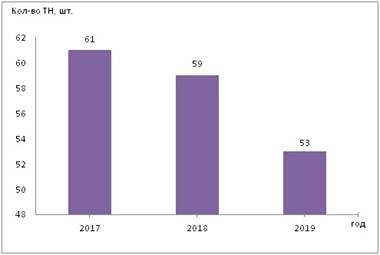

Рисунок 1. Динамика ТН за рассматриваемый период

Среднее время перерыва электроснабжения потребителей в 2019 году сократилось до 1 часа 8 минут, что на 12 минут оперативнее по сравнению с 2017 годом. Это во многом связано с внедрением автоматизированной диспетчерской информационной системы, включающей в себя ведение цифровой мнемосхемы и электронного журнала диспетчера, работу с данными телемеханики, обработку сигналов от индикаторов короткого замыкания (ИКЗ), установленных на проводах ВЛ, и другую информацию.

При анализе причин ТН на ВЛ 6-10 кВ (рис. 2) отмечено, что наибольшее их количество связано с отключениями в сетях абонентов, запитанных от магистральных ВЛ сетевой компании - 30%, а также с отключениями, произошедшими вследствие ветрового воздействия, превышающего проектные значения - 29 %. Аварии, вызванные падением на ВЛ древесно-кустарниковой растительности (ДКР), составляют 14%; по причине пропажи напряжения с питающего центра (подстанции) отключения происходили в 11% случаев; ТН, произошедшие вследствие грозовых перенапряжений (в т.ч. электропробой разрядников, ОПН), составляют 7%; повреждения изоляторов ВЛ - 5%; выход из строя коммутационных аппаратов, установленных на опорах ВЛ (разъединители, реклоузеры и др.), является причиной 3 % аварий и  механические повреждения ВЛ -  не более 1%.

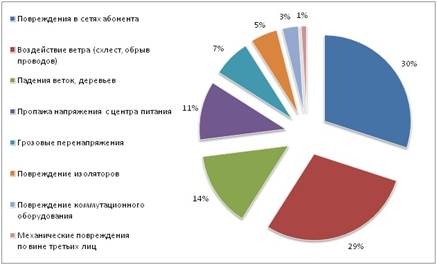

Рисунок 2. Причины ТН за рассматриваемый период

Если рассматривать ТН на ВЛ 6-10 кВ по временам года, то распределение будет следующим: зима - 21%, весна - 28%, лето - 35%, осень - 16 %. Таким образом, более 60% всех ТН произошли весной и летом, т.е. в периоды наибольшей ветровой и грозовой активности.

Список литературы:

1. Анализ грозоповреждаемости распределительной сети 6-10 кВ на основе опыта эксплуатации (на примере московской энергосистемы). Верещагин И.П., Ильина Е.В. Электричество. 2011. № 11. с. 30-37.
2. Анализ повышения эффективности определения мест повреждения на воздушных линиях электропередачи. Копейкина Т.В. Международный журнал прикладных и фундаментальных исследований. 2016. № 12-3. С. 407-410.
